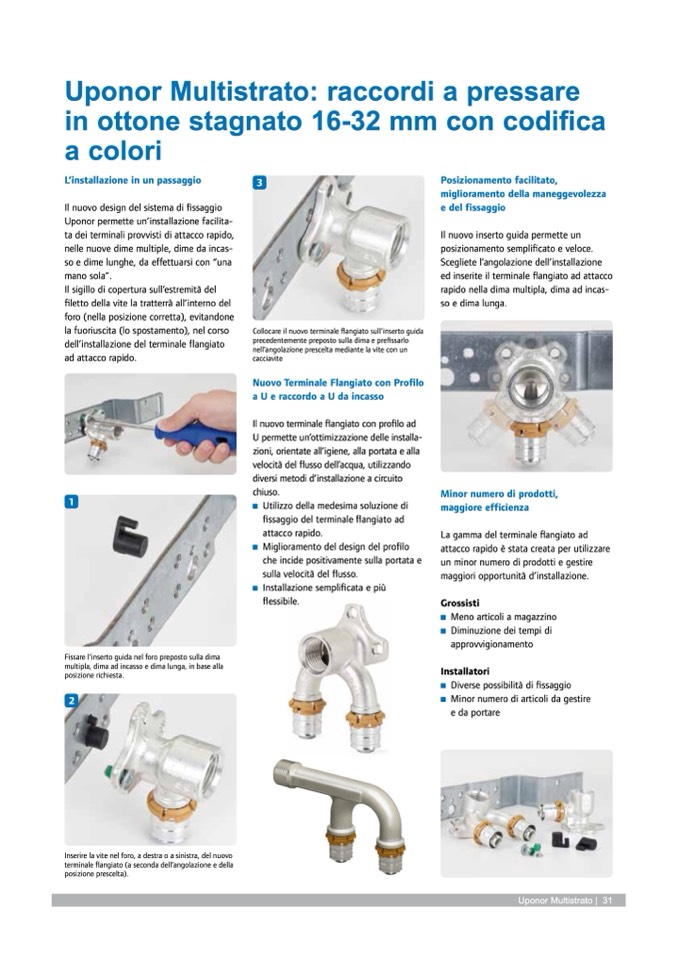

Uponor Multistrato: raccordi a pressare

in ottone stagnato 16-32 mm con codifica

a colori

L’installazione in un passaggio

3

Il nuovo design del sistema di fissaggio

Uponor permette un’installazione facilita-

ta dei terminali provvisti di attacco rapido,

nelle nuove dime multiple, dime da incas-

so e dime lunghe, da effettuarsi con “una

mano sola”.

Il sigillo di copertura sull’estremità del

filetto della vite la tratterrà all’interno del

foro (nella posizione corretta), evitandone

la fuoriuscita (lo spostamento), nel corso

Collocare il nuovo terminale flangiato sull’inserto guida

precedentemente preposto sulla dima e prefissarlo

nell’angolazione prescelta mediante la vite con un

Posizionamento facilitato,

miglioramento della maneggevolezza

e del fissaggio

Il nuovo inserto guida permette un

posizionamento semplificato e veloce.

Scegliete l’angolazione dell’installazione

ed inserite il terminale flangiato ad attacco

rapido nella dima multipla, dima ad incas-

so e dima lunga.

Minor numero di prodotti,

maggiore efficienza

La gamma del terminale flangiato ad

attacco rapido è stata creata per utilizzare

un minor numero di prodotti e gestire

maggiori opportunità d’installazione.

Grossisti

. Meno.articoli.a.magazzino

. Diminuzione.dei.tempi.di.

. approvvigionamento

Installatori

. Diverse.possibilità.di.fissaggio

. Minor.numero.di.articoli.da.gestire.

. e.da.portare

dell’installazione del terminale flangiato

ad attacco rapido.

cacciavite

1

Nuovo Terminale Flangiato con Profilo

a U e raccordo a U da incasso

Il nuovo terminale flangiato con profilo ad

U permette un’ottimizzazione delle installa-

zioni, orientate all’igiene, alla portata e alla

velocità del flusso dell’acqua, utilizzando

diversi metodi d’installazione a circuito

chiuso.

. Utilizzo.della.medesima.soluzione.di

.. fissaggio.del.terminale.flangiato.ad

. attacco.rapido.

. Miglioramento.del.design.del.profilo

. che.incide.positivamente.sulla.portata.e..

. sulla.velocità.del.flusso.

. Installazione.semplificata.e.più..

.

. flessibile.

Fissare l’inserto guida nel foro preposto sulla dima

multipla, dima ad incasso e dima lunga, in base alla

posizione richiesta.

2

Inserire la vite nel foro, a destra o a sinistra, del nuovo

terminale flangiato (a seconda dell’angolazione e della

posizione prescelta).

Uponor Multistrato | 31
