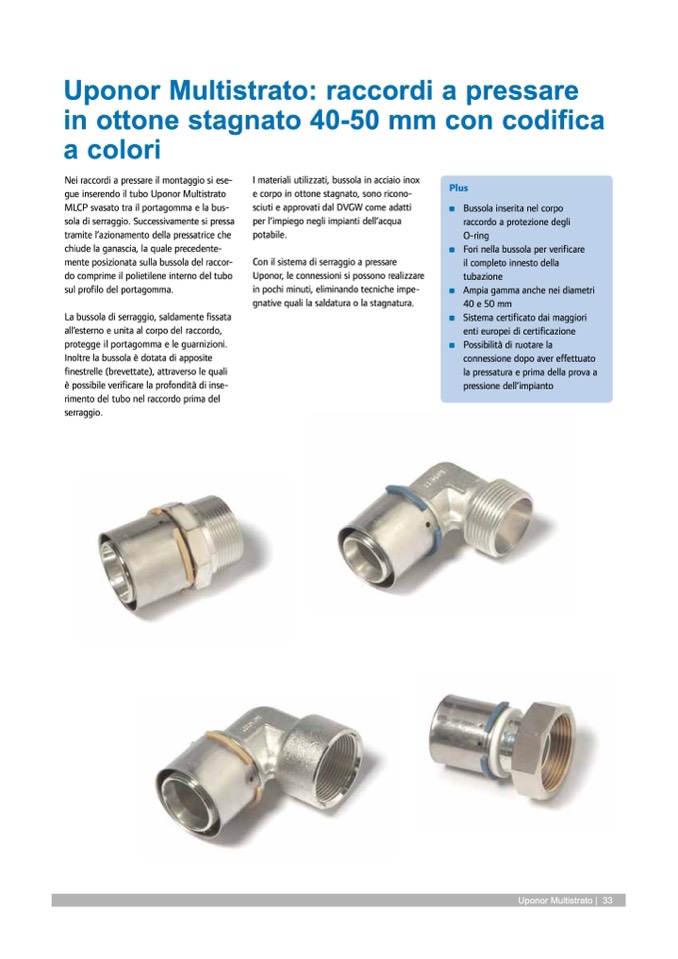

Uponor Multistrato: raccordi a pressare

in ottone stagnato 40-50 mm con codifica

a colori

Nei raccordi a pressare il montaggio si ese-

gue inserendo il tubo Uponor Multistrato

MLCP svasato tra il portagomma e la bus-

sola di serraggio. Successivamente si pressa

tramite l’azionamento della pressatrice che

chiude la ganascia, la quale precedente-

mente posizionata sulla bussola del raccor-

do comprime il polietilene interno del tubo

sul profilo del portagomma.

La bussola di serraggio, saldamente fissata

all’esterno e unita al corpo del raccordo,

protegge il portagomma e le guarnizioni.

Inoltre la bussola è dotata di apposite

finestrelle (brevettate), attraverso le quali

è possibile verificare la profondità di inse-

rimento del tubo nel raccordo prima del

serraggio.

I materiali utilizzati, bussola in acciaio inox

e corpo in ottone stagnato, sono ricono-

sciuti e approvati dal DVGW come adatti

per l’impiego negli impianti dell’acqua

potabile.

Con il sistema di serraggio a pressare

Uponor, le connessioni si possono realizzare

in pochi minuti, eliminando tecniche impe-

gnative quali la saldatura o la stagnatura.

Plus

Bussola inserita nel corpo

raccordo a protezione degli

O-ring

Fori nella bussola per verificare

il completo innesto della

tubazione

Ampia gamma anche nei diametri

40 e 50 mm

Sistema certificato dai maggiori

enti europei di certificazione

Possibilità di ruotare la

connessione dopo aver effettuato

la pressatura e prima della prova a

pressione dell’impianto
