TRATTAMENTO DELL’ ARIA
CTA
TRATTAMENTO DELL’ ARIA
CTA
Tutte le giranti sono equilibrate staticamente e dinamicamente. Gli
alberi dei ventilatori sono costruiti in acciaio rettificato al carbonio C45
e sono protetti con verniciatura anticorrosiva.
I cuscinetti sono del tipo a sfere a tenuta stagna, auto-allineanti con
bloccaggio all’albero mediante anello eccentrico.
La bocca del ventilatore è collegata alla mandata mediante un giunto
antivibrante che impedisce il trasferimento di qualsiasi vibrazione alla
struttura.
La trasmissione avviene mediante cinghie trapezoidali e pulegge con
bussola conica di serraggio costruite in acciaio ASTM A105, a richiesta
si possono montare pulegge variabili o pulegge in alluminio.
I ventilatori sono scelti assicurando rendimenti ottimali e funzionamento
silenzioso. Il motore, completo di slitta, ed il ventilatore sono alloggiati
su un unico basamento costruito in lamiera zincata, isolato dalla
struttura della sezione mediante sospensioni del tipo a molla o in
gomma.
L’accesso all’interno di tutte le sezioni ventilanti è sempre protetto da
portine di sicurezza in rete metallica.
Su richiesta può essere installato un micro-switch che interrompe
l’alimentazione al motore del ventilatore non appena si apre la portina di
ispezione.

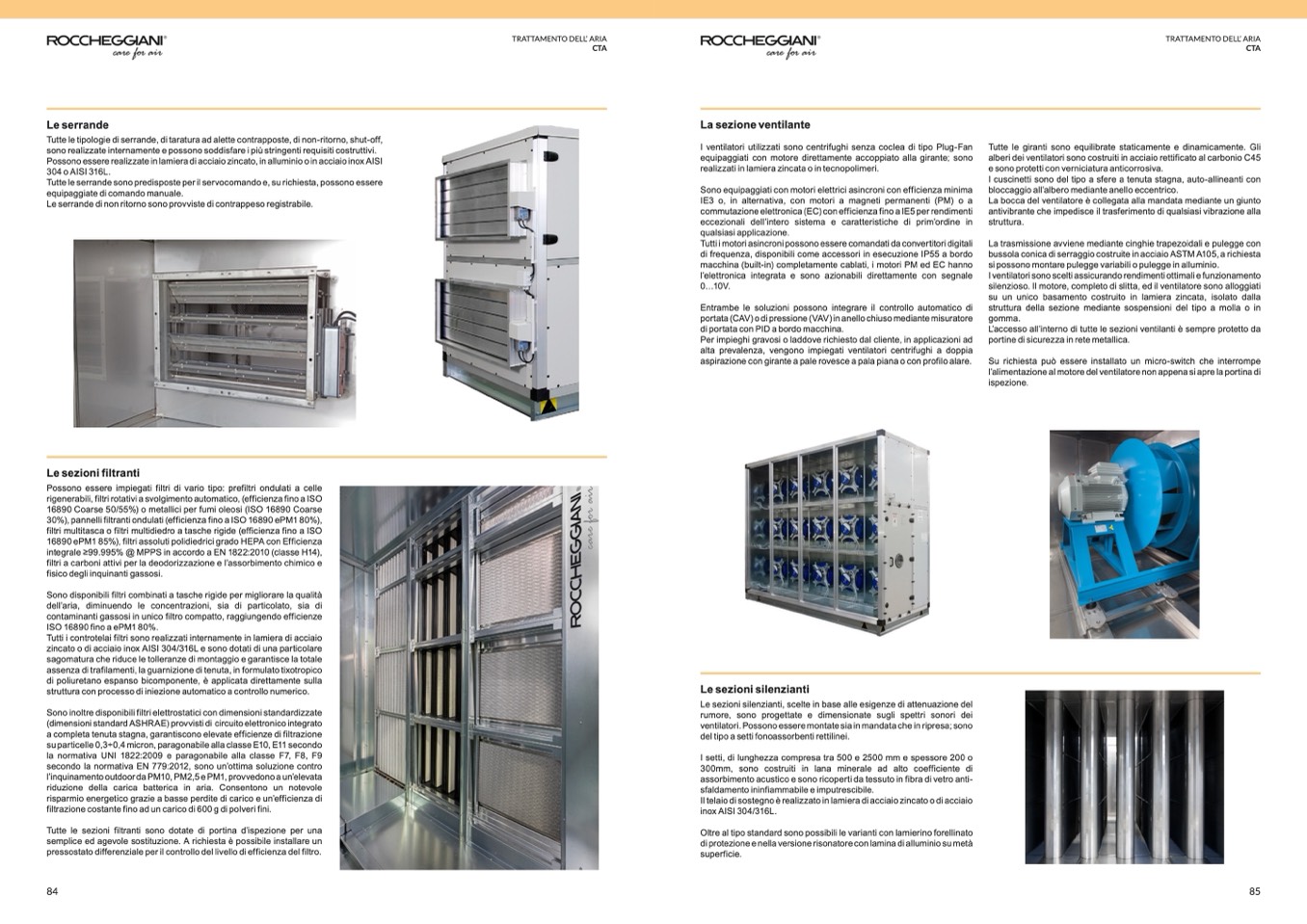

Le serrande
Tutte le tipologie di serrande, di taratura ad alette contrapposte, di non-ritorno, shut-off,
sono realizzate internamente e possono soddisfare i più stringenti requisiti costruttivi.
Possono essere realizzate in lamiera di acciaio zincato, in alluminio o in acciaio inox AISI
304 o AISI 316L.
Tutte le serrande sono predisposte per il servocomando e, su richiesta, possono essere
equipaggiate di comando manuale.
Le serrande di non ritorno sono provviste di contrappeso registrabile.
Le sezioni filtranti
Possono essere impiegati filtri di vario tipo: prefiltri ondulati a celle
rigenerabili, filtri rotativi a svolgimento automatico, (efficienza fino a ISO
16890 Coarse 50/55%) o metallici per fumi oleosi (ISO 16890 Coarse
30%), pannelli filtranti ondulati (efficienza fino a ISO 16890 ePM1 80%),
filtri multitasca o filtri multidiedro a tasche rigide (efficienza fino a ISO
16890 ePM1 85%), filtri assoluti polidiedrici grado HEPA con Efficienza
integrale ≥99.995% @ MPPS in accordo a EN 1822:2010 (classe H14),
filtri a carboni attivi per la deodorizzazione e l’assorbimento chimico e
fisico degli inquinanti gassosi.
Sono disponibili filtri combinati a tasche rigide per migliorare la qualità
dell’aria, diminuendo le concentrazioni, sia di particolato, sia di
contaminanti gassosi in unico filtro compatto, raggiungendo efficienze
ISO 16890 fino a ePM1 80%.
Tutti i controtelai filtri sono realizzati internamente in lamiera di acciaio
zincato o di acciaio inox AISI 304/316L e sono dotati di una particolare
sagomatura che riduce le tolleranze di montaggio e garantisce la totale
assenza di trafilamenti, la guarnizione di tenuta, in formulato tixotropico
di poliuretano espanso bicomponente, è applicata direttamente sulla
struttura con processo di iniezione automatico a controllo numerico.
Sono inoltre disponibili filtri elettrostatici con dimensioni standardizzate
(dimensioni standard ASHRAE) provvisti di circuito elettronico integrato
a completa tenuta stagna, garantiscono elevate efficienze di filtrazione
su particelle 0,3÷0,4 micron, paragonabile alla classe E10, E11 secondo
la normativa UNI 1822:2009 e paragonabile alla classe F7, F8, F9
secondo la normativa EN 779:2012, sono un’ottima soluzione contro
l’inquinamento outdoor da PM10, PM2,5 e PM1, provvedono a un’elevata
riduzione della carica batterica in aria. Consentono un notevole
risparmio energetico grazie a basse perdite di carico e un’efficienza di
filtrazione costante fino ad un carico di 600 g di polveri fini.
Tutte le sezioni filtranti sono dotate di portina d’ispezione per una
semplice ed agevole sostituzione. A richiesta è possibile installare un
pressostato differenziale per il controllo del livello di efficienza del filtro.
La sezione ventilante
I ventilatori utilizzati sono centrifughi senza coclea di tipo Plug-Fan
equipaggiati con motore direttamente accoppiato alla girante; sono
realizzati in lamiera zincata o in tecnopolimeri.
Sono equipaggiati con motori elettrici asincroni con efficienza minima
IE3 o, in alternativa, con motori a magneti permanenti (PM) o a
commutazione elettronica (EC) con efficienza fino a IE5 per rendimenti
eccezionali dell’intero sistema e caratteristiche di prim’ordine in
qualsiasi applicazione.
Tutti i motori asincroni possono essere comandati da convertitori digitali
di frequenza, disponibili come accessori in esecuzione IP55 a bordo
macchina (built-in) completamente cablati, i motori PM ed EC hanno
l’elettronica integrata e sono azionabili direttamente con segnale
0...10V.
Entrambe le soluzioni possono integrare il controllo automatico di
portata (CAV) o di pressione (VAV) in anello chiuso mediante misuratore
di portata con PID a bordo macchina.
Per impieghi gravosi o laddove richiesto dal cliente, in applicazioni ad
alta prevalenza, vengono impiegati ventilatori centrifughi a doppia
aspirazione con girante a pale rovesce a pala piana o con profilo alare.
Le sezioni silenzianti
Le sezioni silenzianti, scelte in base alle esigenze di attenuazione del
rumore, sono progettate e dimensionate sugli spettri sonori dei
ventilatori. Possono essere montate sia in mandata che in ripresa; sono
del tipo a setti fonoassorbenti rettilinei.
I setti, di lunghezza compresa tra 500 e 2500 mm e spessore 200 o
300mm, sono costruiti in lana minerale ad alto coefficiente di
assorbimento acustico e sono ricoperti da tessuto in fibra di vetro anti-
sfaldamento ininfiammabile e imputrescibile.
Il telaio di sostegno è realizzato in lamiera di acciaio zincato o di acciaio
inox AISI 304/316L.
Oltre al tipo standard sono possibili le varianti con lamierino forellinato
di protezione e nella versione risonatore con lamina di alluminio su metà
superficie.
