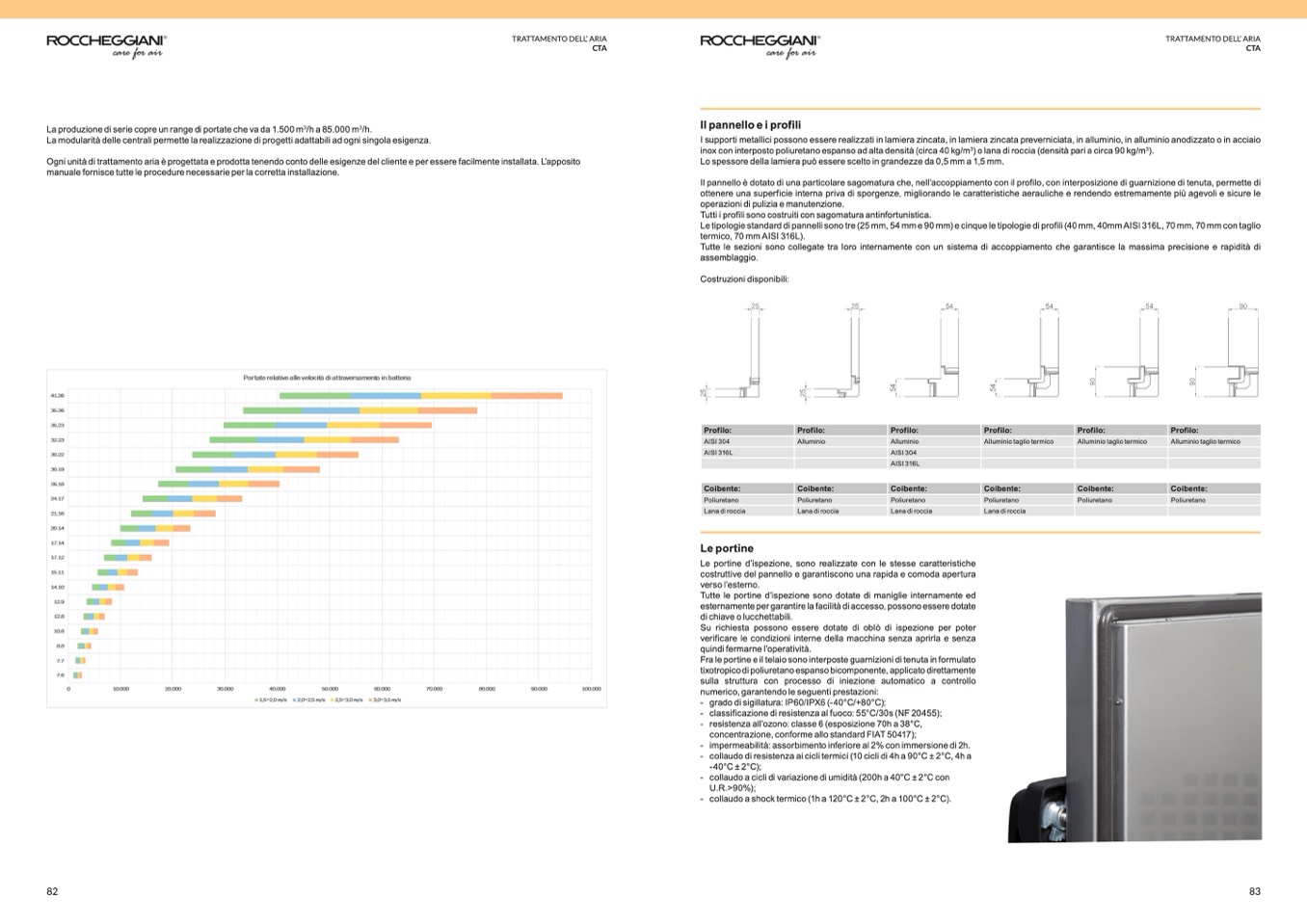

La produzione di serie copre un range di portate che va da 1.500 m

3

/h a 85.000 m

3

/h.

La modularità delle centrali permette la realizzazione di progetti adattabili ad ogni singola esigenza.

Il pannello e i profili

Ogni unità di trattamento aria è progettata e prodotta tenendo conto delle esigenze del cliente e per essere facilmente installata. L’apposito

manuale fornisce tutte le procedure necessarie per la corretta installazione.

I supporti metallici possono essere realizzati in lamiera zincata, in lamiera zincata preverniciata, in alluminio, in alluminio anodizzato o in acciaio

inox con interposto poliuretano espanso ad alta densità (circa 40 kg/m

3

) o lana di roccia (densità pari a circa 90 kg/m

3

).

Lo spessore della lamiera può essere scelto in grandezze da 0,5 mm a 1,5 mm.

Il pannello è dotato di una particolare sagomatura che, nell’accoppiamento con il profilo, con interposizione di guarnizione di tenuta, permette di

ottenere una superficie interna priva di sporgenze, migliorando le caratteristiche aerauliche e rendendo estremamente più agevoli e sicure le

operazioni di pulizia e manutenzione.

Tutti i profili sono costruiti con sagomatura antinfortunistica.

Le tipologie standard di pannelli sono tre (25 mm, 54 mm e 90 mm) e cinque le tipologie di profili (40 mm, 40mm AISI 316L, 70 mm, 70 mm con taglio

termico, 70 mm AISI 316L).

Tutte le sezioni sono collegate tra loro internamente con un sistema di accoppiamento che garantisce la massima precisione e rapidità di

assemblaggio.

82

83

TRATTAMENTO DELL’ ARIA

CTA

TRATTAMENTO DELL’ ARIA

CTA

Costruzioni disponibili:

Profilo:

AISI 304

AISI 316L

Coibente:

Poliuretano

Lana di roccia

Le portine

Profilo:

Alluminio

Coibente:

Poliuretano

Lana di roccia

Profilo:

Alluminio

AISI 304

AISI 316L

Coibente:

Poliuretano

Lana di roccia

Profilo:

Profilo:

Profilo:

Alluminio taglio termico

Alluminio taglio termico

Alluminio taglio termico

Coibente:

Coibente:

Coibente:

Poliuretano

Poliuretano

Poliuretano

Lana di roccia

Le portine d’ispezione, sono realizzate con le stesse caratteristiche

costruttive del pannello e garantiscono una rapida e comoda apertura

verso l’esterno.

Tutte le portine d’ispezione sono dotate di maniglie internamente ed

esternamente per garantire la facilità di accesso, possono essere dotate

di chiave o lucchettabili.

Su richiesta possono essere dotate di oblò di ispezione per poter

verificare le condizioni interne della macchina senza aprirla e senza

quindi fermarne l’operatività.

Fra le portine e il telaio sono interposte guarnizioni di tenuta in formulato

tixotropico di poliuretano espanso bicomponente, applicato direttamente

sulla struttura con processo di iniezione automatico a controllo

numerico, garantendo le seguenti prestazioni:

-

-

-

-

-

-

-

grado di sigillatura: IP60/IPX6 (-40°C/+80°C);

classificazione di resistenza al fuoco: 55°C/30s (NF 20455);

resistenza all’ozono: classe 6 (esposizione 70h a 38°C,

concentrazione, conforme allo standard FIAT 50417);

impermeabilità: assorbimento inferiore al 2% con immersione di 2h.

collaudo di resistenza ai cicli termici (10 cicli di 4h a 90°C ± 2°C, 4h a

-40°C ± 2°C);

collaudo a cicli di variazione di umidità (200h a 40°C ± 2°C con

U.R.>90%);

collaudo a shock termico (1h a 120°C ± 2°C, 2h a 100°C ± 2°C).
