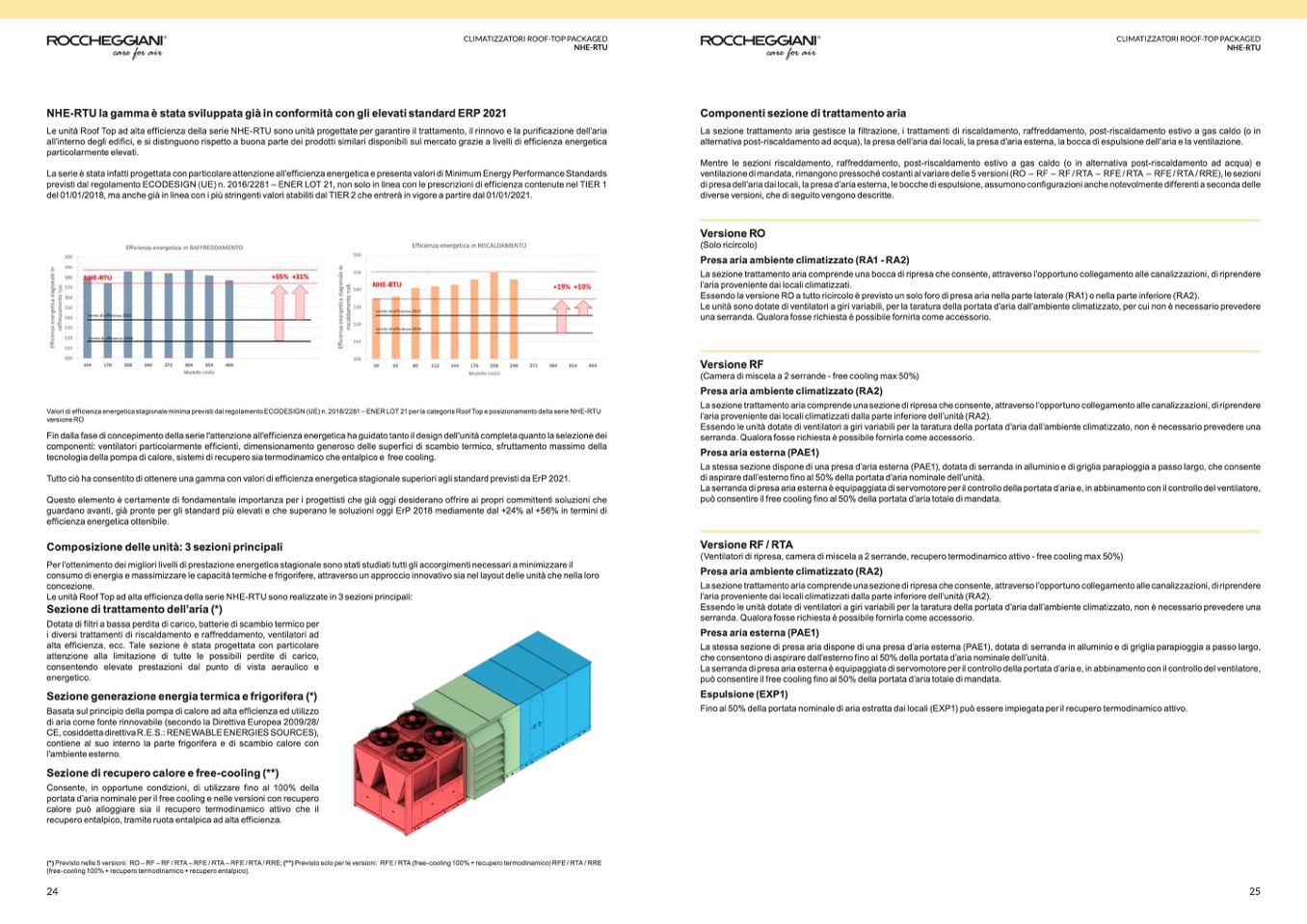

CLIMATIZZATORI ROOF-TOP PACKAGED
NHE-RTU
NHE-RTU la gamma è stata sviluppata già in conformità con gli elevati standard ERP 2021
Le unità Roof Top ad alta efficienza della serie NHE-RTU sono unità progettate per garantire il trattamento, il rinnovo e la purificazione dell’aria
all’interno degli edifici, e si distinguono rispetto a buona parte dei prodotti similari disponibili sul mercato grazie a livelli di efficienza energetica
particolarmente elevati.
La serie è stata infatti progettata con particolare attenzione all’efficienza energetica e presenta valori di Minimum Energy Performance Standards
previsti dal regolamento ECODESIGN (UE) n. 2016/2281 – ENER LOT 21, non solo in linea con le prescrizioni di efficienza contenute nel TIER 1
del 01/01/2018, ma anche già in linea con i più stringenti valori stabiliti dal TIER 2 che entrerà in vigore a partire dal 01/01/2021.
CLIMATIZZATORI ROOF-TOP PACKAGED
NHE-RTU
Valori di efficienza energetica stagionale minima previsti dal regolamento ECODESIGN (UE) n. 2016/2281 – ENER LOT 21 per la categoria Roof Top e posizionamento della serie NHE-RTU
versione RO
Fin dalla fase di concepimento della serie l'attenzione all'efficienza energetica ha guidato tanto il design dell'unità completa quanto la selezione dei
componenti: ventilatori particolarmente efficienti, dimensionamento generoso delle superfici di scambio termico, sfruttamento massimo della
tecnologia della pompa di calore, sistemi di recupero sia termodinamico che entalpico e free cooling.
Tutto ciò ha consentito di ottenere una gamma con valori di efficienza energetica stagionale superiori agli standard previsti da ErP 2021.
Questo elemento è certamente di fondamentale importanza per i progettisti che già oggi desiderano offrire ai propri committenti soluzioni che
guardano avanti, già pronte per gli standard più elevati e che superano le soluzioni oggi ErP 2018 mediamente dal +24% al +56% in termini di
efficienza energetica ottenibile.
Composizione delle unità: 3 sezioni principali
Per l’ottenimento dei migliori livelli di prestazione energetica stagionale sono stati studiati tutti gli accorgimenti necessari a minimizzare il
consumo di energia e massimizzare le capacità termiche e frigorifere, attraverso un approccio innovativo sia nel layout delle unità che nella loro
concezione.
Le unità Roof Top ad alta efficienza della serie NHE-RTU sono realizzate in 3 sezioni principali:
Sezione di trattamento dell’aria (*)
Dotata di filtri a bassa perdita di carico, batterie di scambio termico per
i diversi trattamenti di riscaldamento e raffreddamento, ventilatori ad
alta efficienza, ecc. Tale sezione è stata progettata con particolare
attenzione alla limitazione di tutte le possibili perdite di carico,
consentendo elevate prestazioni dal punto di vista aeraulico e
energetico.
Sezione generazione energia termica e frigorifera (*)
Basata sul principio della pompa di calore ad alta efficienza ed utilizzo
di aria come fonte rinnovabile (secondo la Direttiva Europea 2009/28/
CE, cosiddetta direttiva R.E.S.: RENEWABLE ENERGIES SOURCES),
contiene al suo interno la parte frigorifera e di scambio calore con
l’ambiente esterno.
Sezione di recupero calore e free-cooling (**)
Consente, in opportune condizioni, di utilizzare fino al 100% della
portata d’aria nominale per il free cooling e nelle versioni con recupero
calore può alloggiare sia il recupero termodinamico attivo che il
recupero entalpico, tramite ruota entalpica ad alta efficienza.
(*) Previsto nelle 5 versioni: RO – RF – RF / RTA – RFE / RTA – RFE / RTA / RRE; (**) Previsto solo per le versioni: RFE / RTA (free-cooling 100% + recupero termodinamico) RFE / RTA / RRE
(free-cooling 100% + recupero termodinamico + recupero entalpico).
24
La sezione trattamento aria gestisce la filtrazione, i trattamenti di riscaldamento, raffreddamento, post-riscaldamento estivo a gas caldo (o in
alternativa post-riscaldamento ad acqua), la presa dell’aria dai locali, la presa d’aria esterna, la bocca di espulsione dell’aria e la ventilazione.
Mentre le sezioni riscaldamento, raffreddamento, post-riscaldamento estivo a gas caldo (o in alternativa post-riscaldamento ad acqua) e
ventilazione di mandata, rimangono pressoché costanti al variare delle 5 versioni (RO – RF – RF / RTA – RFE / RTA – RFE / RTA / RRE), le sezioni
di presa dell’aria dai locali, la presa d’aria esterna, le bocche di espulsione, assumono configurazioni anche notevolmente differenti a seconda delle
diverse versioni, che di seguito vengono descritte.
Versione RO
(Solo ricircolo)
Presa aria ambiente climatizzato (RA1 - RA2)
La sezione trattamento aria comprende una bocca di ripresa che consente, attraverso l’opportuno collegamento alle canalizzazioni, di riprendere
l’aria proveniente dai locali climatizzati.
Essendo la versione RO a tutto ricircolo è previsto un solo foro di presa aria nella parte laterale (RA1) o nella parte inferiore (RA2).
Le unità sono dotate di ventilatori a giri variabili, per la taratura della portata d’aria dall’ambiente climatizzato, per cui non è necessario prevedere
una serranda. Qualora fosse richiesta è possibile fornirla come accessorio.
Versione RF
(Camera di miscela a 2 serrande - free cooling max 50%)
Presa aria ambiente climatizzato (RA2)
La sezione trattamento aria comprende una sezione di ripresa che consente, attraverso l’opportuno collegamento alle canalizzazioni, di riprendere
l’aria proveniente dai locali climatizzati dalla parte inferiore dell’unità (RA2).
Essendo le unità dotate di ventilatori a giri variabili per la taratura della portata d’aria dall’ambiente climatizzato, non è necessario prevedere una
serranda. Qualora fosse richiesta è possibile fornirla come accessorio.
Presa aria esterna (PAE1)
La stessa sezione dispone di una presa d’aria esterna (PAE1), dotata di serranda in alluminio e di griglia parapioggia a passo largo, che consente
di aspirare dall’esterno fino al 50% della portata d’aria nominale dell’unità.
La serranda di presa aria esterna è equipaggiata di servomotore per il controllo della portata d’aria e, in abbinamento con il controllo del ventilatore,
può consentire il free cooling fino al 50% della portata d’aria totale di mandata.
Versione RF / RTA
(Ventilatori di ripresa, camera di miscela a 2 serrande, recupero termodinamico attivo - free cooling max 50%)
Presa aria ambiente climatizzato (RA2)
La sezione trattamento aria comprende una sezione di ripresa che consente, attraverso l’opportuno collegamento alle canalizzazioni, di riprendere
l’aria proveniente dai locali climatizzati dalla parte inferiore dell’unità (RA2).
Essendo le unità dotate di ventilatori a giri variabili per la taratura della portata d’aria dall’ambiente climatizzato, non è necessario prevedere una
serranda. Qualora fosse richiesta è possibile fornirla come accessorio.
Presa aria esterna (PAE1)
La stessa sezione di presa aria dispone di una presa d’aria esterna (PAE1), dotata di serranda in alluminio e di griglia parapioggia a passo largo,
che consentono di aspirare dall’esterno fino al 50% della portata d’aria nominale dell’unità.
La serranda di presa aria esterna è equipaggiata di servomotore per il controllo della portata d’aria e, in abbinamento con il controllo del ventilatore,
può consentire il free cooling fino al 50% della portata d’aria totale di mandata.
Espulsione (EXP1)
Fino al 50% della portata nominale di aria estratta dai locali (EXP1) può essere impiegata per il recupero termodinamico attivo.
Componenti sezione di trattamento aria
