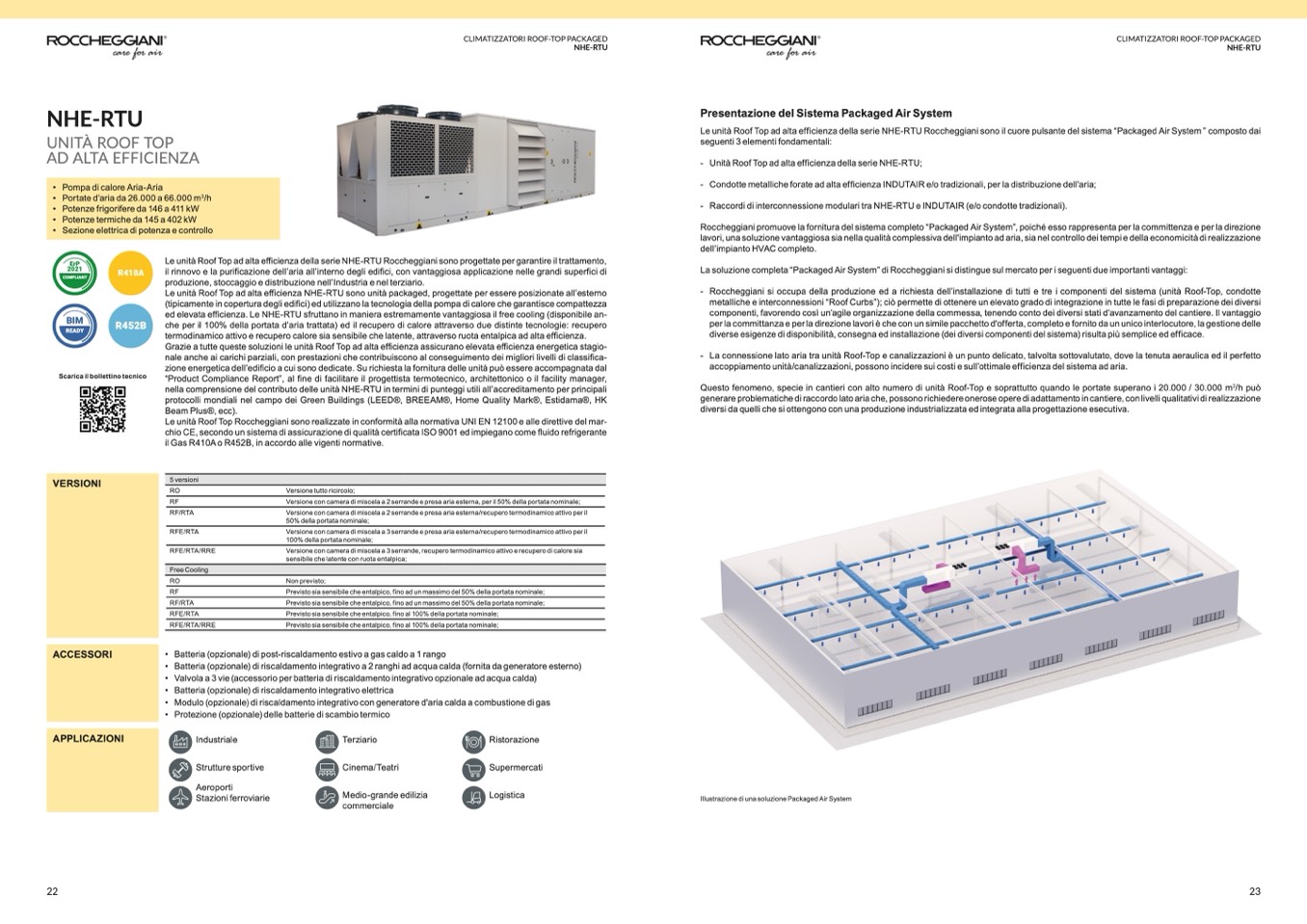

CLIMATIZZATORI ROOF-TOP PACKAGED
NHE-RTU
CLIMATIZZATORI ROOF-TOP PACKAGED
NHE-RTU
NHE-RTU
UNITÀ ROOF TOP
AD ALTA EFFICIENZA
Presentazione del Sistema Packaged Air System
• Pompa di calore Aria-Aria
• Portate d’aria da 26.000 a 66.000 m
3
/h
• Potenze frigorifere da 146 a 411 kW
• Potenze termiche da 145 a 402 kW
• Sezione elettrica di potenza e controllo
ErP
2021
COMPLIANT
BIM
READY
R410A
R452B
Le unità Roof Top ad alta efficienza della serie NHE-RTU Roccheggiani sono progettate per garantire il trattamento,
il rinnovo e la purificazione dell’aria all’interno degli edifici, con vantaggiosa applicazione nelle grandi superfici di
produzione, stoccaggio e distribuzione nell’Industria e nel terziario.
Le unità Roof Top ad alta efficienza NHE-RTU sono unità packaged, progettate per essere posizionate all’esterno
(tipicamente in copertura degli edifici) ed utilizzano la tecnologia della pompa di calore che garantisce compattezza
ed elevata efficienza. Le NHE-RTU sfruttano in maniera estremamente vantaggiosa il free cooling (disponibile an-
che per il 100% della portata d’aria trattata) ed il recupero di calore attraverso due distinte tecnologie: recupero
termodinamico attivo e recupero calore sia sensibile che latente, attraverso ruota entalpica ad alta efficienza.
Grazie a tutte queste soluzioni le unità Roof Top ad alta efficienza assicurano elevata efficienza energetica stagio-
nale anche ai carichi parziali, con prestazioni che contribuiscono al conseguimento dei migliori livelli di classifica-
zione energetica dell’edificio a cui sono dedicate. Su richiesta la fornitura delle unità può essere accompagnata dal
“Product Compliance Report”, al fine di facilitare il progettista termotecnico, architettonico o il facility manager,
nella comprensione del contributo delle unità NHE-RTU in termini di punteggi utili all’accreditamento per principali
protocolli mondiali nel campo dei Green Buildings (LEED®, BREEAM®, Home Quality Mark®, Estidama®, HK
Beam Plus®, ecc).
Le unità Roof Top Roccheggiani sono realizzate in conformità alla normativa UNI EN 12100 e alle direttive del mar-
chio CE, secondo un sistema di assicurazione di qualità certificata ISO 9001 ed impiegano come fluido refrigerante
il Gas R410A o R452B, in accordo alle vigenti normative.
Le unità Roof Top ad alta efficienza della serie NHE-RTU Roccheggiani sono il cuore pulsante del sistema “Packaged Air System ” composto dai
seguenti 3 elementi fondamentali:
- Unità Roof Top ad alta efficienza della serie NHE-RTU;
- Condotte metalliche forate ad alta efficienza INDUTAIR e/o tradizionali, per la distribuzione dell’aria;
- Raccordi di interconnessione modulari tra NHE-RTU e INDUTAIR (e/o condotte tradizionali).
Roccheggiani promuove la fornitura del sistema completo “Packaged Air System”, poiché esso rappresenta per la committenza e per la direzione
lavori, una soluzione vantaggiosa sia nella qualità complessiva dell'impianto ad aria, sia nel controllo dei tempi e della economicità di realizzazione
dell’impianto HVAC completo.
La soluzione completa “Packaged Air System” di Roccheggiani si distingue sul mercato per i seguenti due importanti vantaggi:
- Roccheggiani si occupa della produzione ed a richiesta dell’installazione di tutti e tre i componenti del sistema (unità Roof-Top, condotte
metalliche e interconnessioni “Roof Curbs”); ciò permette di ottenere un elevato grado di integrazione in tutte le fasi di preparazione dei diversi
componenti, favorendo così un’agile organizzazione della commessa, tenendo conto dei diversi stati d’avanzamento del cantiere. Il vantaggio
per la committanza e per la direzione lavori è che con un simile pacchetto d'offerta, completo e fornito da un unico interlocutore, la gestione delle
diverse esigenze di disponibilità, consegna ed installazione (dei diversi componenti del sistema) risulta più semplice ed efficace.
- La connessione lato aria tra unità Roof-Top e canalizzazioni è un punto delicato, talvolta sottovalutato, dove la tenuta aeraulica ed il perfetto
accoppiamento unità/canalizzazioni, possono incidere sui costi e sull’ottimale efficienza del sistema ad aria.
Questo fenomeno, specie in cantieri con alto numero di unità Roof-Top e soprattutto quando le portate superano i 20.000 / 30.000 m
3
/h può
generare problematiche di raccordo lato aria che, possono richiedere onerose opere di adattamento in cantiere, con livelli qualitativi di realizzazione
diversi da quelli che si ottengono con una produzione industrializzata ed integrata alla progettazione esecutiva.
Scarica il bollettino tecnico
5 versioni
RO
Versione tutto ricircolo;
RF
Versione con camera di miscela a 2 serrande e presa aria esterna, per il 50% della portata nominale;
RF/RTA
Versione con camera di miscela a 2 serrande e presa aria esterna/recupero termodinamico attivo per il
50% della portata nominale;
RFE/RTA
Versione con camera di miscela a 3 serrande e presa aria esterna/recupero termodinamico attivo per il
100% della portata nominale;
RFE/RTA/RRE
Versione con camera di miscela a 3 serrande, recupero termodinamico attivo e recupero di calore sia
sensibile che latente con ruota entalpica;
Free Cooling
RO
Non previsto;
RF
Previsto sia sensibile che entalpico, fino ad un massimo del 50% della portata nominale;
RF/RTA
Previsto sia sensibile che entalpico, fino ad un massimo del 50% della portata nominale;
RFE/RTA
Previsto sia sensibile che entalpico, fino al 100% della portata nominale;
RFE/RTA/RRE
Previsto sia sensibile che entalpico, fino al 100% della portata nominale;
VERSIONI
ACCESSORI
•
•
•
•
•
•
Batteria (opzionale) di post-riscaldamento estivo a gas caldo a 1 rango
Batteria (opzionale) di riscaldamento integrativo a 2 ranghi ad acqua calda (fornita da generatore esterno)
Valvola a 3 vie (accessorio per batteria di riscaldamento integrativo opzionale ad acqua calda)
Batteria (opzionale) di riscaldamento integrativo elettrica
Modulo (opzionale) di riscaldamento integrativo con generatore d'aria calda a combustione di gas
Protezione (opzionale) delle batterie di scambio termico
APPLICAZIONI
Industriale
Strutture sportive
Aeroporti
Stazioni ferroviarie
Terziario
Cinema/Teatri
Medio-grande edilizia
commerciale
Ristorazione
Supermercati
Logistica
Illustrazione di una soluzione Packaged Air System
22
23
