CLIMATIZZATORI ROOF-TOP PACKAGED

NHE-RTU

CLIMATIZZATORI ROOF-TOP PACKAGED

NHE-RTU

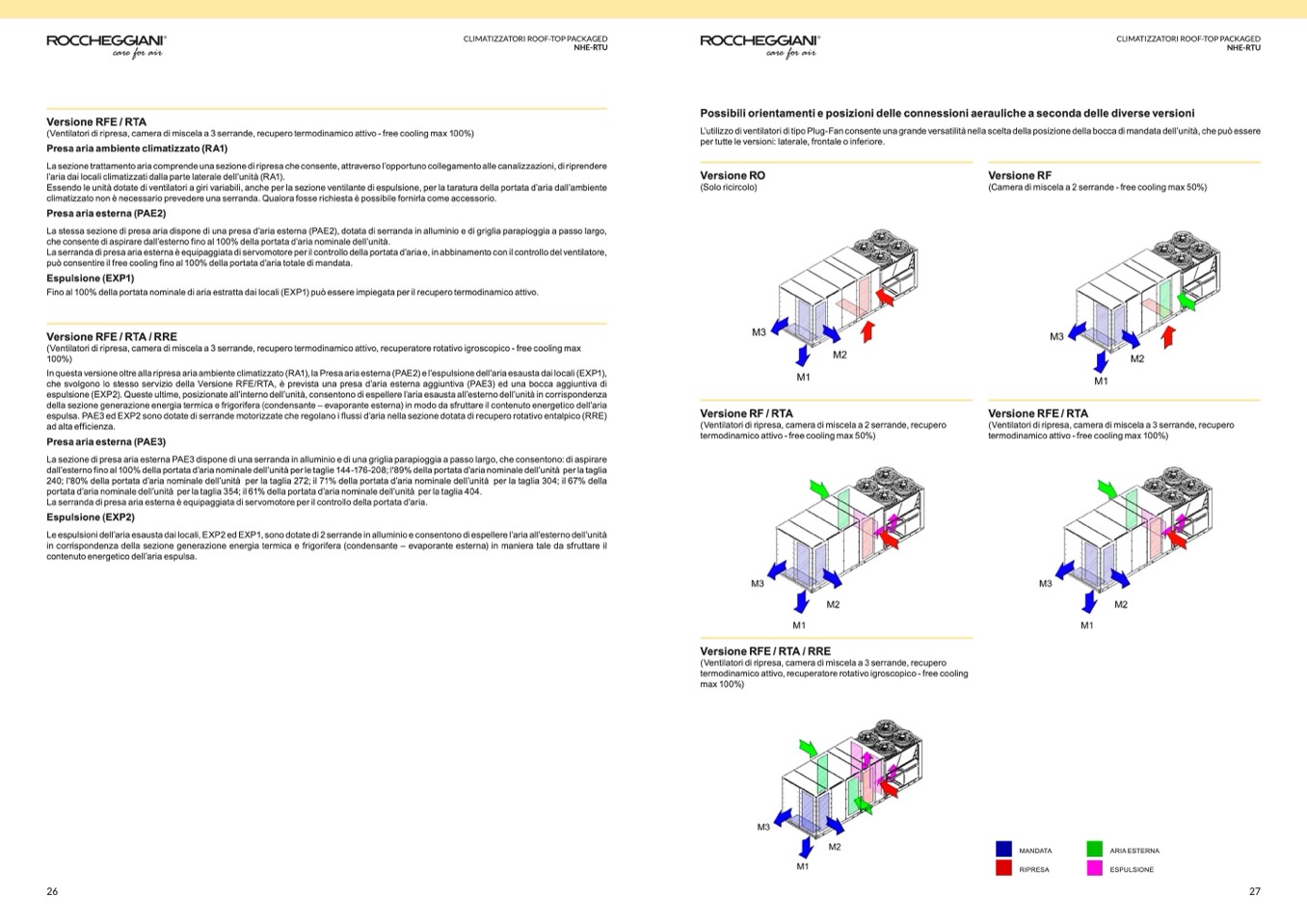

Possibili orientamenti e posizioni delle connessioni aerauliche a seconda delle diverse versioni

L’utilizzo di ventilatori di tipo Plug-Fan consente una grande versatilità nella scelta della posizione della bocca di mandata dell’unità, che può essere

per tutte le versioni: laterale, frontale o inferiore.

Versione RFE / RTA

(Ventilatori di ripresa, camera di miscela a 3 serrande, recupero termodinamico attivo - free cooling max 100%)

Presa aria ambiente climatizzato (RA1)

La sezione trattamento aria comprende una sezione di ripresa che consente, attraverso l’opportuno collegamento alle canalizzazioni, di riprendere

l’aria dai locali climatizzati dalla parte laterale dell’unità (RA1).

Essendo le unità dotate di ventilatori a giri variabili, anche per la sezione ventilante di espulsione, per la taratura della portata d’aria dall’ambiente

climatizzato non è necessario prevedere una serranda. Qualora fosse richiesta è possibile fornirla come accessorio.

Presa aria esterna (PAE2)

La stessa sezione di presa aria dispone di una presa d’aria esterna (PAE2), dotata di serranda in alluminio e di griglia parapioggia a passo largo,

che consente di aspirare dall’esterno fino al 100% della portata d’aria nominale dell’unità.

La serranda di presa aria esterna è equipaggiata di servomotore per il controllo della portata d’aria e, in abbinamento con il controllo del ventilatore,

può consentire il free cooling fino al 100% della portata d’aria totale di mandata.

Espulsione (EXP1)

Fino al 100% della portata nominale di aria estratta dai locali (EXP1) può essere impiegata per il recupero termodinamico attivo.

Versione RFE / RTA / RRE

(Ventilatori di ripresa, camera di miscela a 3 serrande, recupero termodinamico attivo, recuperatore rotativo igroscopico - free cooling max

100%)

In questa versione oltre alla ripresa aria ambiente climatizzato (RA1), la Presa aria esterna (PAE2) e l’espulsione dell’aria esausta dai locali (EXP1),

che svolgono lo stesso servizio della Versione RFE/RTA, è prevista una presa d’aria esterna aggiuntiva (PAE3) ed una bocca aggiuntiva di

espulsione (EXP2). Queste ultime, posizionate all’interno dell’unità, consentono di espellere l’aria esausta all’esterno dell’unità in corrispondenza

della sezione generazione energia termica e frigorifera (condensante – evaporante esterna) in modo da sfruttare il contenuto energetico dell’aria

espulsa. PAE3 ed EXP2 sono dotate di serrande motorizzate che regolano i flussi d’aria nella sezione dotata di recupero rotativo entalpico (RRE)

ad alta efficienza.

Presa aria esterna (PAE3)

La sezione di presa aria esterna PAE3 dispone di una serranda in alluminio e di una griglia parapioggia a passo largo, che consentono: di aspirare

dall’esterno fino al 100% della portata d’aria nominale dell’unità per le taglie 144-176-208; l'89% della portata d’aria nominale dell’unità per la taglia

240; l'80% della portata d’aria nominale dell’unità per la taglia 272; il 71% della portata d’aria nominale dell’unità per la taglia 304; il 67% della

portata d’aria nominale dell’unità per la taglia 354; il 61% della portata d’aria nominale dell’unità per la taglia 404.

La serranda di presa aria esterna è equipaggiata di servomotore per il controllo della portata d’aria.

Espulsione (EXP2)

Le espulsioni dell’aria esausta dai locali, EXP2 ed EXP1, sono dotate di 2 serrande in alluminio e consentono di espellere l’aria all’esterno dell’unità

in corrispondenza della sezione generazione energia termica e frigorifera (condensante – evaporante esterna) in maniera tale da sfruttare il

contenuto energetico dell’aria espulsa.

Versione RO

(Solo ricircolo)

Versione RF / RTA

(Ventilatori di ripresa, camera di miscela a 2 serrande, recupero

termodinamico attivo - free cooling max 50%)

Versione RFE / RTA / RRE

(Ventilatori di ripresa, camera di miscela a 3 serrande, recupero

termodinamico attivo, recuperatore rotativo igroscopico - free cooling

max 100%)

Versione RF

(Camera di miscela a 2 serrande - free cooling max 50%)

Versione RFE / RTA

(Ventilatori di ripresa, camera di miscela a 3 serrande, recupero

termodinamico attivo - free cooling max 100%)

MANDATA

RIPRESA

ARIA ESTERNA

ESPULSIONE
