12
HelioTwin Condensing
DuoTwin Condensing

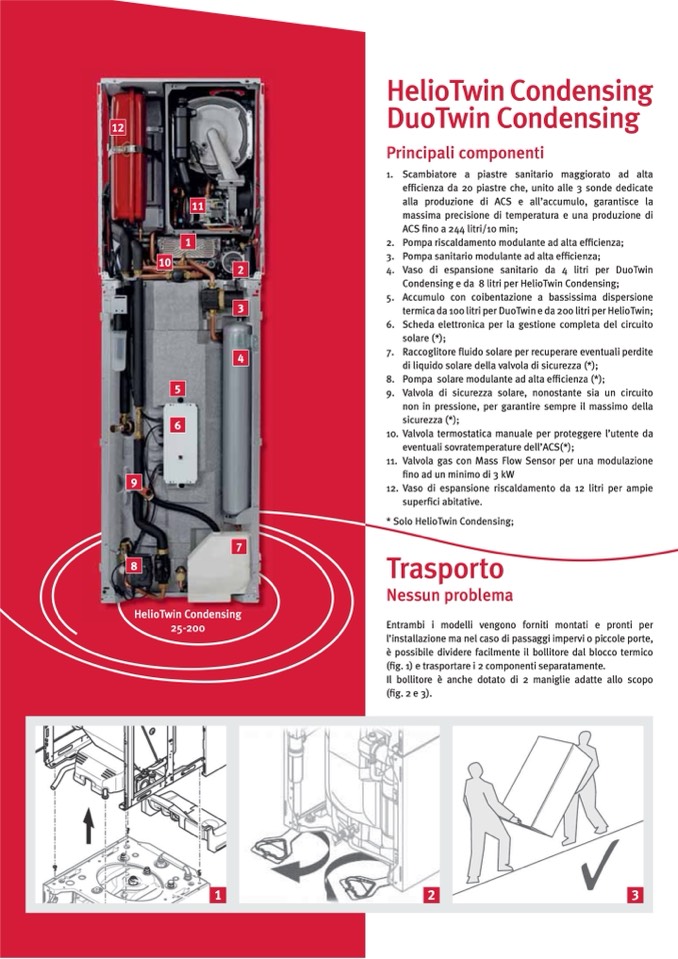

Principali componenti
1. Scambiatore a piastre sanitario maggiorato ad alta
efficienza da 20 piastre che, unito alle 3 sonde dedicate
alla produzione di ACS e all’accumulo, garantisce la
massima precisione di temperatura e una produzione di
ACS fino a 244 litri/10 min;
2. Pompa riscaldamento modulante ad alta efficienza;
3. Pompa sanitario modulante ad alta efficienza;
4. Vaso di espansione sanitario da 4 litri per DuoTwin
Condensing e da 8 litri per HelioTwin Condensing;
5. Accumulo con coibentazione a bassissima dispersione
termica da 100 litri per DuoTwin e da 200 litri per HelioTwin;
6. Scheda elettronica per la gestione completa del circuito
solare (*);
7. Raccoglitore fluido solare per recuperare eventuali perdite
di liquido solare della valvola di sicurezza (*);
8. Pompa solare modulante ad alta efficienza (*);
9. Valvola di sicurezza solare, nonostante sia un circuito
non in pressione, per garantire sempre il massimo della
sicurezza (*);
10. Valvola termostatica manuale per proteggere l’utente da
eventuali sovratemperature dell’ACS(*);
11. Valvola gas con Mass Flow Sensor per una modulazione
fino ad un minimo di 3 kW
12. Vaso di espansione riscaldamento da 12 litri per ampie
superfici abitative.
* Solo HelioTwin Condensing;
Trasporto
Nessun problema
Entrambi i modelli vengono forniti montati e pronti per
l’installazione ma nel caso di passaggi impervi o piccole porte,
è possibile dividere facilmente il bollitore dal blocco termico
(fig. 1) e trasportare i 2 componenti separatamente.
Il bollitore è anche dotato di 2 maniglie adatte allo scopo
(fig. 2 e 3).
10
11
1
2
3
4
5
6
9
8
7
HelioTwin Condensing
25-200
1 2 3
