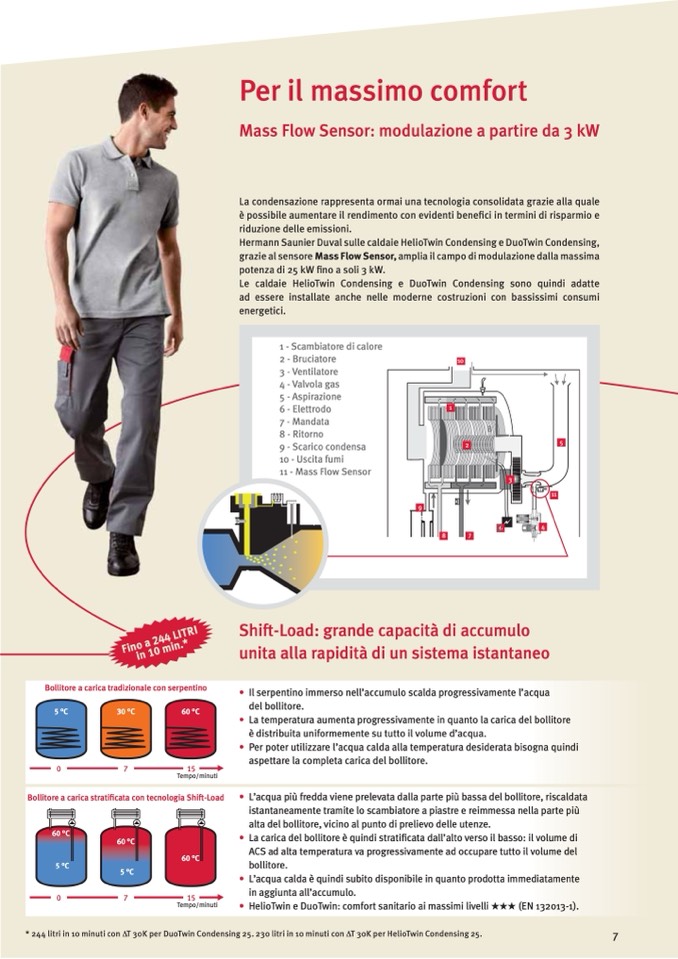

Per il massimo comfort

Mass Flow Sensor: modulazione a partire da 3 kW

La condensazione rappresenta ormai una tecnologia consolidata grazie alla quale

è possibile aumentare il rendimento con evidenti benefici in termini di risparmio e

riduzione delle emissioni.

Hermann Saunier Duval sulle caldaie HelioTwin Condensing e DuoTwin Condensing,

grazie al sensore Mass Flow Sensor, amplia il campo di modulazione dalla massima

potenza di 25 kW fino a soli 3 kW.

Le caldaie HelioTwin Condensing e DuoTwin Condensing sono quindi adatte

ad essere installate anche nelle moderne costruzioni con bassissimi consumi

energetici.

1 - Scambiatore di calore

2 - Bruciatore

3 - Ventilatore

4 - Valvola gas

5 - Aspirazione

6 - Elettrodo

7 - Mandata

8 - Ritorno

9 - Scarico condensa

10 - Uscita fumi

11 - Mass Flow Sensor

2

1

3

4

8

Shift-Load: grande capacità di accumulo

unita alla rapidità di un sistema istantaneo

• Il serpentino immerso nell’accumulo scalda progressivamente l’acqua

del bollitore.

• La temperatura aumenta progressivamente in quanto la carica del bollitore

è distribuita uniformemente su tutto il volume d’acqua.

• Per poter utilizzare l’acqua calda alla temperatura desiderata bisogna quindi

aspettare la completa carica del bollitore.

• L’acqua più fredda viene prelevata dalla parte più bassa del bollitore, riscaldata

istantaneamente tramite lo scambiatore a piastre e reimmessa nella parte più

alta del bollitore, vicino al punto di prelievo delle utenze.

• La carica del bollitore è quindi stratificata dall’alto verso il basso: il volume di

ACS ad alta temperatura va progressivamente ad occupare tutto il volume del

bollitore.

• L’acqua calda è quindi subito disponibile in quanto prodotta immediatamente

in aggiunta all’accumulo.

9

10

1

2

B

3

5

11

8

7

6

4

D

E

Fino a 244 LITRI

in 10 min.*

Bollitore a carica tradizionale con serpentino

5 °C

30 °C

60 °C

0

7

15

Tempo/minuti

Bollitore a carica stratificata con tecnologia Shift-Load

60 °C

5 °C

60 °C

5 °C

60 °C

0

7

15

• HelioTwin e DuoTwin: comfort sanitario ai massimi livelli ��� (EN 132013-1).

* 244 litri in 10 minuti con �T 30K per DuoTwin Condensing 25. 230 litri in 10 minuti con �T 30K per HelioTwin Condensing 25.

Tempo/minuti
