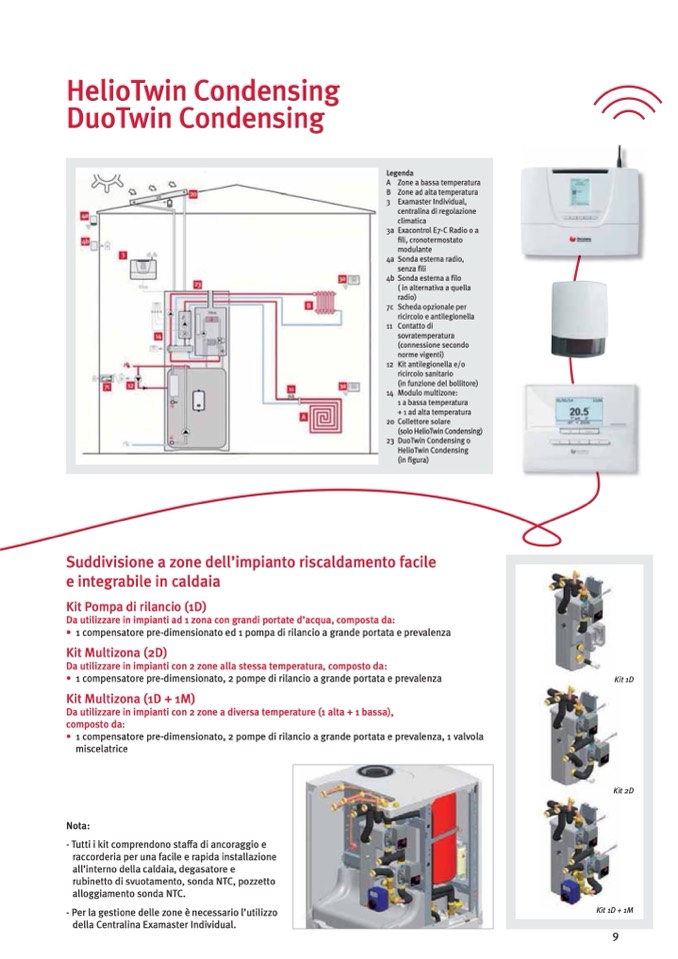

HelioTwin Condensing

DuoTwin Condensing

Suddivisione a zone dell’impianto riscaldamento facile

e integrabile in caldaia

Kit Pompa di rilancio (1D)

Da utilizzare in impianti ad 1 zona con grandi portate d’acqua, composta da:

• 1 compensatore pre-dimensionato ed 1 pompa di rilancio a grande portata e prevalenza

Kit Multizona (2D)

Da utilizzare in impianti con 2 zone alla stessa temperatura, composto da:

• 1 compensatore pre-dimensionato, 2 pompe di rilancio a grande portata e prevalenza

Kit Multizona (1D + 1M)

Da utilizzare in impianti con 2 zone a diversa temperature (1 alta + 1 bassa),

composto da:

• 1 compensatore pre-dimensionato, 2 pompe di rilancio a grande portata e prevalenza, 1 valvola

miscelatrice

Nota:

- Tutti i kit comprendono staffa di ancoraggio e

raccorderia per una facile e rapida installazione

all’interno della caldaia, degasatore e

rubinetto di svuotamento, sonda NTC, pozzetto

alloggiamento sonda NTC.

- Per la gestione delle zone è necessario l’utilizzo

della Centralina Examaster Individual.

Legenda

A Zone a bassa temperatura

B Zone ad alta temperatura

3 ExamasterIndividual,

centralina di regolazione

climatica

3a Exacontrol E7-C Radio o a

fili, cronotermostato

modulante

4a Sonda esterna radio,

senza fili

4b Sonda esterna a filo

( in alternativa a quella

radio)

7c Scheda opzionale per

ricircolo e antilegionella

11 Contattodi

sovratemperatura

(connessione secondo

norme vigenti)

12 Kitantilegionellae/o

ricircolo sanitario

(in funzione del bollitore)

14 Modulomultizone:

1 a bassa temperatura

+ 1 ad alta temperatura

20 Collettore solare

(solo HelioTwin Condensing)

23 DuoTwin Condensing o

HelioTwin Condensing

(in figura)

Kit 1D

Kit 2D

Kit 1D + 1M

9
