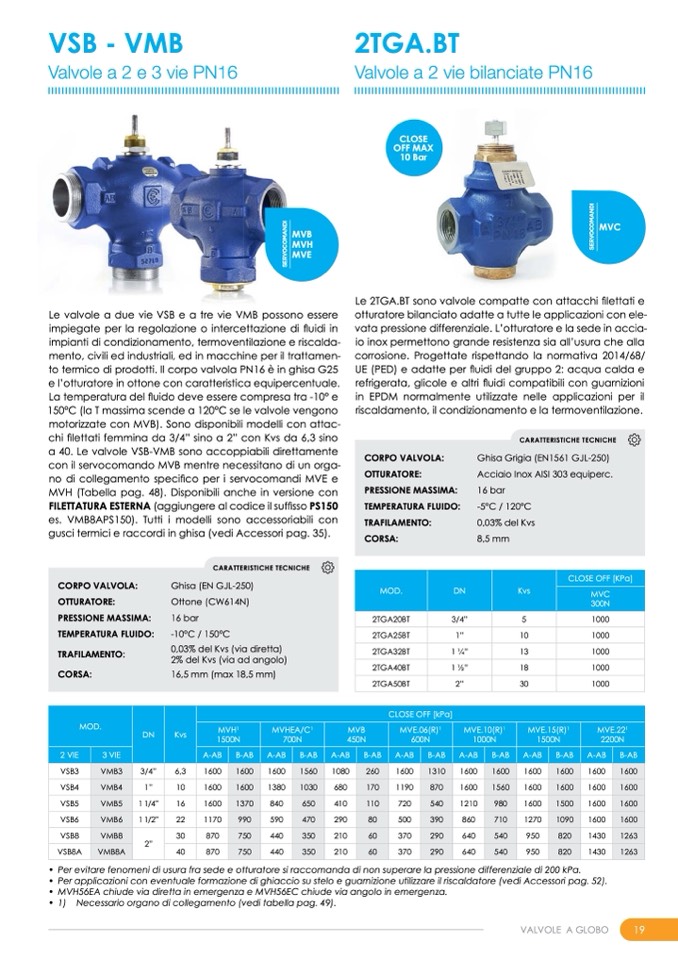

VSB - VMB

Valvole a 2 e 3 vie PN16

2TGA.BT

Valvole a 2 vie bilanciate PN16

CLOSE

OFF MAX

10 Bar

Le valvole a due vie VSB e a tre vie VMB possono essere

impiegate per la regolazione o intercettazione di fluidi in

impianti di condizionamento, termoventilazione e riscalda-

mento, civili ed industriali, ed in macchine per il trattamen-

to termico di prodotti. Il corpo valvola PN16 è in ghisa G25

e l’otturatore in ottone con caratteristica equipercentuale.

La temperatura del fluido deve essere compresa tra -10° e

150°C (la T massima scende a 120°C se le valvole vengono

motorizzate con MVB). Sono disponibili modelli con attac-

chi filettati femmina da 3/4” sino a 2” con Kvs da 6,3 sino

a 40. Le valvole VSB-VMB sono accoppiabili direttamente

con il servocomando MVB mentre necessitano di un orga-

no di collegamento specifico per i servocomandi MVE e

MVH (Tabella pag. 48). Disponibili anche in versione con

FILETTATURA ESTERNA (aggiungere al codice il suffisso PS150

es. VMB8APS150). Tutti i modelli sono accessoriabili con

gusci termici e raccordi in ghisa (vedi Accessori pag. 35).

Le 2TGA.BT sono valvole compatte con attacchi filettati e

otturatore bilanciato adatte a tutte le applicazioni con ele-

vata pressione differenziale. L’otturatore e la sede in accia-

io inox permettono grande resistenza sia all’usura che alla

corrosione. Progettate rispettando la normativa 2014/68/

UE (PED) e adatte per fluidi del gruppo 2: acqua calda e

refrigerata, glicole e altri fluidi compatibili con guarnizioni

in EPDM normalmente utilizzate nelle applicazioni per il

riscaldamento, il condizionamento e la termoventilazione.

MVB

MVH

MVE

MVC

CORPO VALVOLA:

OTTURATORE:

PRESSIONE MASSIMA:

TEMPERATURA FLUIDO:

TRAFILAMENTO:

CORSA:

CARATTERISTICHE TECNICHE

Ghisa Grigia (EN1561 GJL-250)

Acciaio Inox AISI 303 equiperc.

16 bar

-5°C / 120°C

0,03% del Kvs

8,5 mm

MOD.

DN

Kvs

CLOSE OFF [KPa]

MVC

300N

2TGA20BT

3/4”

5

1000

2TGA25BT

1”

10

1000

2TGA32BT

1 1⁄4”

13

1000

2TGA40BT

1 1⁄2”

18

1000

2TGA50BT

2”

30

1000

CORPO VALVOLA:

OTTURATORE:

PRESSIONE MASSIMA:

TEMPERATURA FLUIDO:

TRAFILAMENTO:

CORSA:

CARATTERISTICHE TECNICHE

Ghisa (EN GJL-250)

Ottone (CW614N)

16 bar

-10°C / 150°C

0,03% del Kvs (via diretta)

2% del Kvs (via ad angolo)

16,5 mm (max 18,5 mm)

MOD.

DN

Kvs

CLOSE OFF [kPa]

MVH

1

1500N

MVHEA/C

1

700N

MVB

450N

MVE.06(R)

1

600N

MVE.10(R)

1

1000N

MVE.15(R)

1

1500N

MVE.22

1

2200N

2 VIE

3 VIE

A-AB

B-AB

A-AB

B-AB

A-AB

B-AB

A-AB

B-AB

A-AB

B-AB

A-AB

B-AB

A-AB

B-AB

VSB3

VMB3

3/4”

6,3

1600

1600

1600

1560

1080

260

1600

1310

1600

1600

1600

1600

1600

1600

VSB4

VMB4

1”

10

1600

1600

1380

1030

680

170

1190

870

1600

1560

1600

1600

1600

1600

VSB5

VMB5

1 1/4”

16

1600

1370

840

650

410

110

720

540

1210

980

1600

1500

1600

1600

VSB6

VMB6

1 1/2”

22

1170

990

590

470

290

80

500

390

860

710

1270

1090

1600

1600

VSB8

VMB8

2”

30

870

750

440

350

210

60

370

290

640

540

950

820

1430

1263

VSB8A

VMB8A

40

870

750

440

350

210

60

370

290

640

540

950

820

1430

1263

• Per evitare fenomeni di usura fra sede e otturatore si raccomanda di non superare la pressione differenziale di 200 kPa.

• Per applicazioni con eventuale formazione di ghiaccio su stelo e guarnizione utilizzare il riscaldatore (vedi Accessori pag. 52).

• MVH56EA chiude via diretta in emergenza e MVH56EC chiude via angolo in emergenza.

• 1) Necessario organo di collegamento (vedi tabella pag. 49).

VALVOLE A GLOBO
