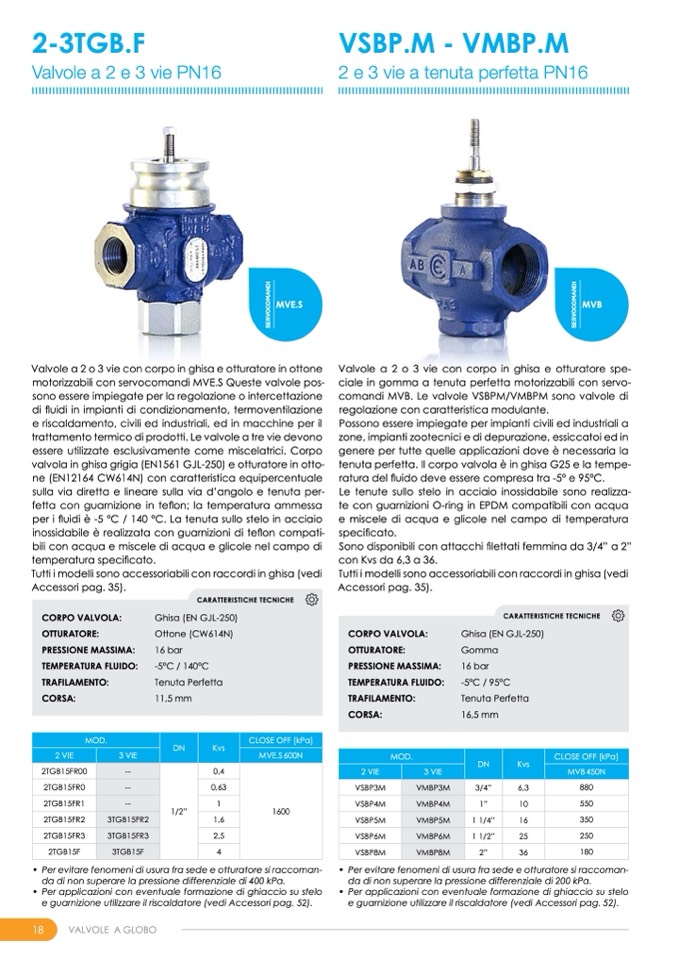

2-3TGB.F

Valvole a 2 e 3 vie PN16

VSBP.M - VMBP.M

2 e 3 vie a tenuta perfetta PN16

MVB

Valvole a 2 o 3 vie con corpo in ghisa e otturatore spe-

ciale in gomma a tenuta perfetta motorizzabili con servo-

comandi MVB. Le valvole VSBPM/VMBPM sono valvole di

regolazione con caratteristica modulante.

Possono essere impiegate per impianti civili ed industriali a

zone, impianti zootecnici e di depurazione, essiccatoi ed in

genere per tutte quelle applicazioni dove è necessaria la

tenuta perfetta. Il corpo valvola è in ghisa G25 e la tempe-

ratura del fluido deve essere compresa tra -5° e 95°C.

Le tenute sullo stelo in acciaio inossidabile sono realizza-

te con guarnizioni O-ring in EPDM compatibili con acqua

e miscele di acqua e glicole nel campo di temperatura

specificato.

Sono disponibili con attacchi filettati femmina da 3/4” a 2”

con Kvs da 6,3 a 36.

Tutti i modelli sono accessoriabili con raccordi in ghisa (vedi

Accessori pag. 35).

Valvole a 2 o 3 vie con corpo in ghisa e otturatore in ottone

motorizzabili con servocomandi MVE.S Queste valvole pos-

sono essere impiegate per la regolazione o intercettazione

di fluidi in impianti di condizionamento, termoventilazione

e riscaldamento, civili ed industriali, ed in macchine per il

trattamento termico di prodotti. Le valvole a tre vie devono

essere utilizzate esclusivamente come miscelatrici. Corpo

valvola in ghisa grigia (EN1561 GJL-250) e otturatore in otto-

ne (EN12164 CW614N) con caratteristica equipercentuale

sulla via diretta e lineare sulla via d’angolo e tenuta per-

fetta con guarnizione in teflon; la temperatura ammessa

per i fluidi è -5 °C / 140 °C. La tenuta sullo stelo in acciaio

inossidabile è realizzata con guarnizioni di teflon compati-

bili con acqua e miscele di acqua e glicole nel campo di

temperatura speci

ficato.

Tutti i modelli sono accessoriabili con raccordi in ghisa (vedi

Accessori pag. 35).

MVE.S

CORPO VALVOLA:

OTTURATORE:

PRESSIONE MASSIMA:

TEMPERATURA FLUIDO:

TRAFILAMENTO:

CORSA:

CARATTERISTICHE TECNICHE

Ghisa (EN GJL-250)

Ottone (CW614N)

16 bar

-5°C / 140°C

Tenuta Perfetta

11,5 mm

CORPO VALVOLA:

OTTURATORE:

PRESSIONE MASSIMA:

TEMPERATURA FLUIDO:

TRAFILAMENTO:

CORSA:

CARATTERISTICHE TECNICHE

Ghisa (EN GJL-250)

Gomma

16 bar

-5°C / 95°C

Tenuta Perfetta

16,5 mm

MOD.

DN

Kvs

CLOSE OFF [kPa]

2 VIE

3 VIE

MVE.S 600N

2TGB15FR00

--

1/2”

0,4

1600

2TGB15FR0

--

0,63

2TGB15FR1

--

1

2TGB15FR2

3TGB15FR2

1,6

2TGB15FR3

3TGB15FR3

2,5

2TGB15F

3TGB15F

4

MOD.

DN

Kvs

CLOSE OFF [kPa]

2 VIE

3 VIE

MVB 450N

VSBP3M

VMBP3M

3/4”

6,3

880

VSBP4M

VMBP4M

1”

10

550

VSBP5M

VMBP5M

1 1/4”

16

350

VSBP6M

VMBP6M

1 1/2”

25

250

VSBP8M

VMBP8M

2”

36

180

• Per evitare fenomeni di usura fra sede e otturatore si raccoman-

da di non superare la pressione differenziale di 400 kPa.

• Per applicazioni con eventuale formazione di ghiaccio su stelo

e guarnizione utilizzare il riscaldatore (vedi Accessori pag. 52).

18

VALVOLE A GLOBO

• Per evitare fenomeni di usura fra sede e otturatore si raccoman-

da di non superare la pressione differenziale di 200 kPa.

• Per applicazioni con eventuale formazione di ghiaccio su stelo

e guarnizione utilizzare il riscaldatore (vedi Accessori pag. 52).
