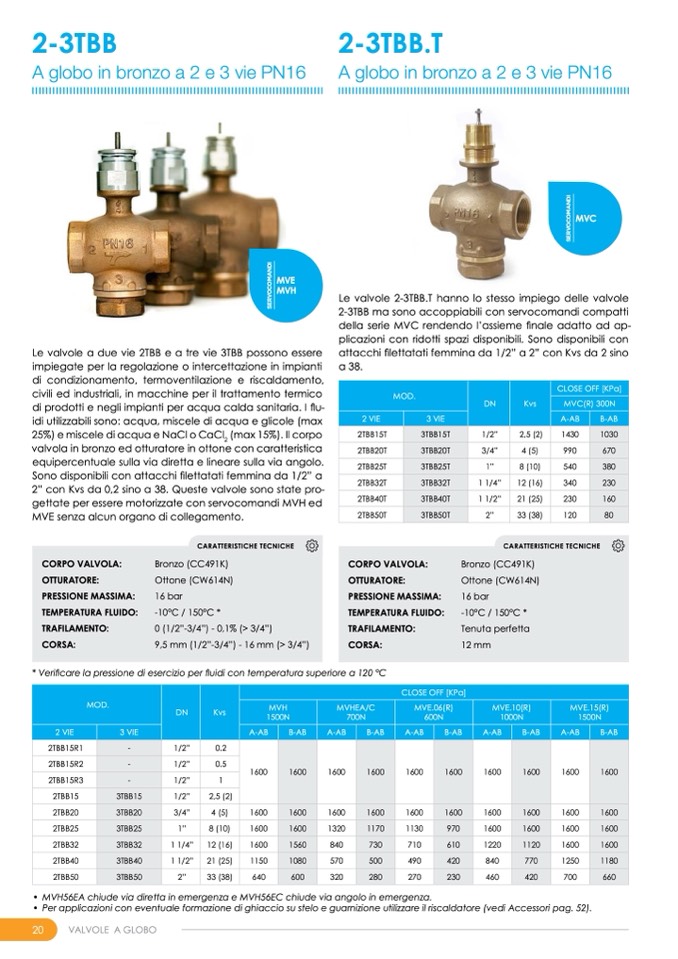

2-3TBB

A globo in bronzo a 2 e 3 vie PN16

MVE

MVH

Le valvole a due vie 2TBB e a tre vie 3TBB possono essere

impiegate per la regolazione o intercettazione in impianti

di condizionamento, termoventilazione e riscaldamento,

civili ed industriali, in macchine per il trattamento termico

di prodotti e negli impianti per acqua calda sanitaria. I flu-

idi utilizzabili sono: acqua, miscele di acqua e glicole (max

25%) e miscele di acqua e NaCl o CaCl

2

(max 15%). Il corpo

valvola in bronzo ed otturatore in ottone con caratteristica

equipercentuale sulla via diretta e lineare sulla via angolo.

Sono disponibili con attacchi filettatati femmina da 1/2” a

2” con Kvs da 0,2 sino a 38. Queste valvole sono state pro-

gettate per essere motorizzate con servocomandi MVH ed

MVE senza alcun organo di collegamento.

2-3TBB.T

A globo in bronzo a 2 e 3 vie PN16

MVC

Le valvole 2-3TBB.T hanno lo stesso impiego delle valvole

2-3TBB ma sono accoppiabili con servocomandi compatti

della serie MVC rendendo l’assieme finale adatto ad ap-

plicazioni con ridotti spazi disponibili. Sono disponibili con

attacchi filettatati femmina da 1/2” a 2” con Kvs da 2 sino

a 38.

MOD.

DN

Kvs

CLOSE OFF [KPa]

MVC(R) 300N

2 VIE

3 VIE

A-AB

B-AB

2TBB15T

3TBB15T

1/2”

2,5 (2)

1430

1030

2TBB20T

3TBB20T

3/4”

4 (5)

990

670

2TBB25T

3TBB25T

1”

8 (10)

540

380

2TBB32T

3TBB32T

1 1/4”

12 (16)

340

230

2TBB40T

3TBB40T

1 1/2”

21 (25)

230

160

2TBB50T

3TBB50T

2”

33 (38)

120

80

CORPO VALVOLA:

OTTURATORE:

PRESSIONE MASSIMA:

TEMPERATURA FLUIDO:

TRAFILAMENTO:

CORSA:

CARATTERISTICHE TECNICHE

Bronzo (CC491K)

Ottone (CW614N)

16 bar

-10°C / 150°C *

0 (1/2”-3/4”) - 0,1% (> 3/4”)

9,5 mm (1/2”-3/4”) - 16 mm (> 3/4”)

CORPO VALVOLA:

OTTURATORE:

PRESSIONE MASSIMA:

TEMPERATURA FLUIDO:

TRAFILAMENTO:

CORSA:

CARATTERISTICHE TECNICHE

Bronzo (CC491K)

Ottone (CW614N)

16 bar

-10°C / 150°C *

Tenuta perfetta

12 mm

* Verificare la pressione di esercizio per fluidi con temperatura superiore a 120 °C

MOD.

DN

Kvs

CLOSE OFF [KPa]

MVH

1500N

MVHEA/C

700N

MVE.06(R)

600N

MVE.10(R)

1000N

MVE.15(R)

1500N

2 VIE

3 VIE

A-AB

B-AB

A-AB

B-AB

A-AB

B-AB

A-AB

B-AB

A-AB

B-AB

2TBB15R1

-

1/2”

0.2

1600

1600

1600

1600

1600

1600

1600

1600

1600

1600

2TBB15R2

-

1/2”

0.5

2TBB15R3

-

1/2”

1

2TBB15

3TBB15

1/2”

2,5 (2)

2TBB20

3TBB20

3/4”

4 (5)

1600

1600

1600

1600

1600

1600

1600

1600

1600

1600

2TBB25

3TBB25

1”

8 (10)

1600

1600

1320

1170

1130

970

1600

1600

1600

1600

2TBB32

3TBB32

1 1/4”

12 (16)

1600

1560

840

730

710

610

1220

1120

1600

1600

2TBB40

3TBB40

1 1/2”

21 (25)

1150

1080

570

500

490

420

840

770

1250

1180

2TBB50

3TBB50

2”

33 (38)

640

600

320

280

270

230

460

420

700

660

• MVH56EA chiude via diretta in emergenza e MVH56EC chiude via angolo in emergenza.

• Per applicazioni con eventuale formazione di ghiaccio su stelo e guarnizione utilizzare il riscaldatore (vedi Accessori pag. 52).
