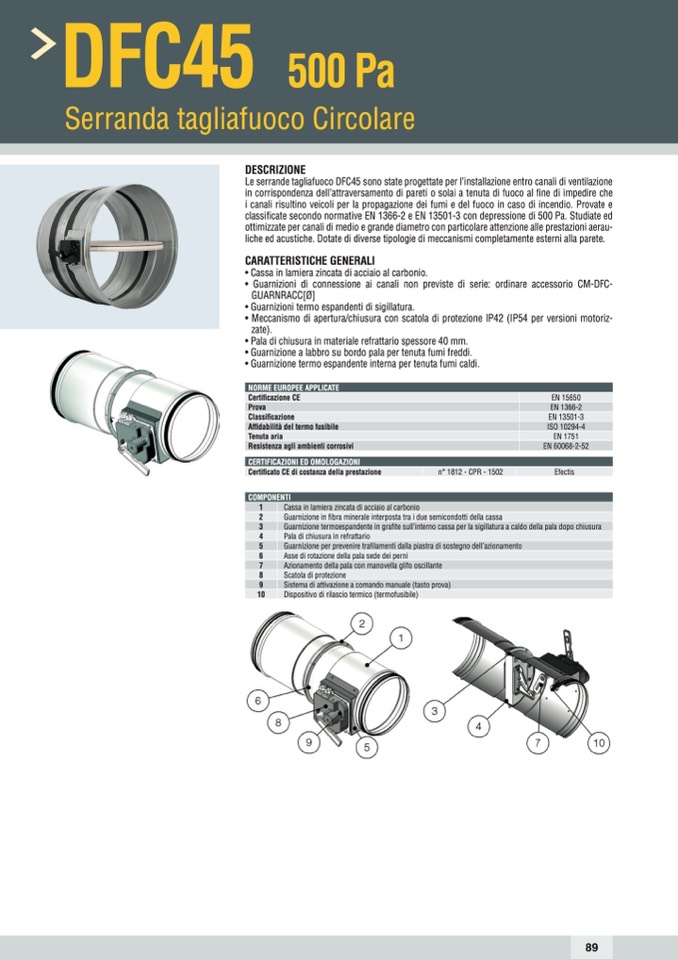

DFC45

500 Pa

Serranda tagliafuoco Circolare

DESCRIZIONE

Le serrande tagliafuoco DFC45 sono state progettate per l’installazione entro canali di ventilazione

in corrispondenza dell’attraversamento di pareti o solai a tenuta di fuoco al fine di impedire che

i canali risultino veicoli per la propagazione dei fumi e del fuoco in caso di incendio. Provate e

classificate secondo normative EN 1366-2 e EN 13501-3 con depressione di 500 Pa. Studiate ed

ottimizzate per canali di medio e grande diametro con particolare attenzione alle prestazioni aerau-

liche ed acustiche. Dotate di diverse tipologie di meccanismi completamente esterni alla parete.

CARATTERISTICHE GENERALI

• Cassa in lamiera zincata di acciaio al carbonio.

• Guarnizioni di connessione ai canali non previste di serie: ordinare accessorio CM-DFC-

GUARNRACC[Ø]

• Guarnizioni termo espandenti di sigillatura.

• Meccanismo di apertura/chiusura con scatola di protezione IP42 (IP54 per versioni motoriz-

zate).

• Pala di chiusura in materiale refrattario spessore 40 mm.

• Guarnizione a labbro su bordo pala per tenuta fumi freddi.

• Guarnizione termo espandente interna per tenuta fumi caldi.

NORME EUROPEE APPLICATE

CERTIFICAZIONI ED OMOLOGAZIONI

Certificato CE di costanza della prestazione

n° 1812 - CPR - 1502

Efectis

COMPONENTI

Certificazione CE

EN 15650

Prova

EN 1366-2

Classificazione

EN 13501-3

Affidabilità del termo fusibile

ISO 10294-4

Tenuta aria

EN 1751

Resistenza agli ambienti corrosivi

EN 60068-2-52

1

Cassa in lamiera zincata di acciaio al carbonio

2

Guarnizione in fibra minerale interposta tra i due semicondotti della cassa

3

Guarnizione termoespandente in grafite sull’interno cassa per la sigillatura a caldo della pala dopo chiusura

4

Pala di chiusura in refrattario

5

Guarnizione per prevenire trafilamenti dalla piastra di sostegno dell’azionamento

6

Asse di rotazione della pala sede dei perni

7

Azionamento della pala con manovella glifo oscillante

8

Scatola di protezione

9

Sistema di attivazione a comando manuale (tasto prova)

10

Dispositivo di rilascio termico (termofusibile)

89
