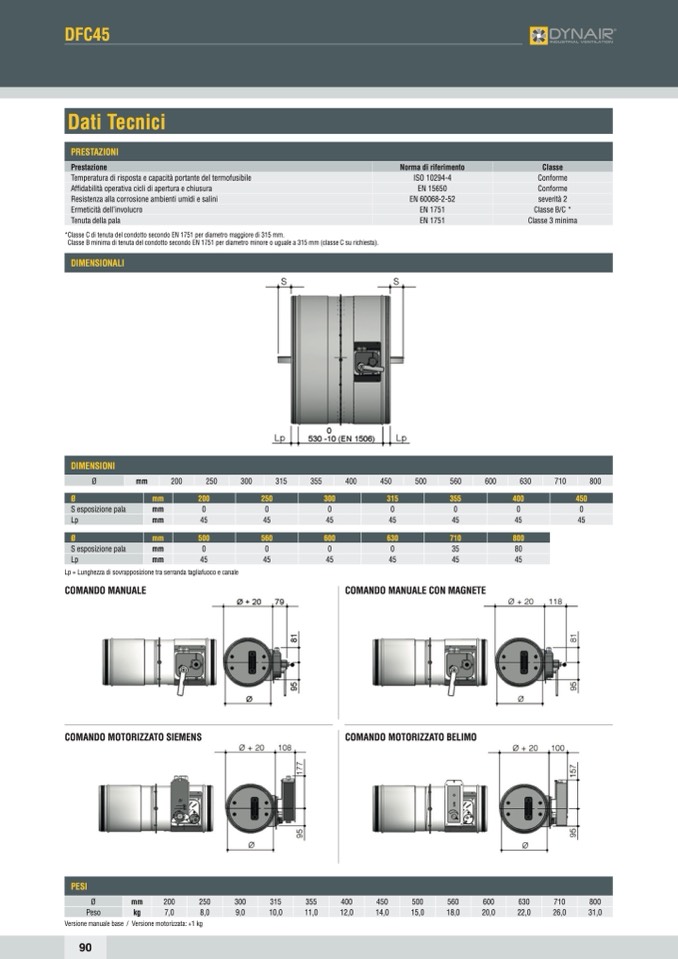

DFC45
Dati Tecnici
*Classe C di tenuta del condotto secondo EN 1751 per diametro maggiore di 315 mm.
Classe B minima di tenuta del condotto secondo EN 1751 per diametro minore o uguale a 315 mm (classe C su richiesta).
DIMENSIONALI
PRESTAZIONI
Prestazione
Norma di riferimento
Classe
Temperatura di risposta e capacità portante del termofusibile
ISO 10294-4
Conforme
Affidabilità operativa cicli di apertura e chiusura
EN 15650
Conforme
Resistenza alla corrosione ambienti umidi e salini
EN 60068-2-52
severità 2
Ermeticità dell’involucro
EN 1751
Classe B/C *
Tenuta della pala
EN 1751
Classe 3 minima
DIMENSIONI
Ø mm 200 250 300 315
355 400 450 500 560 600
630
710
800
Ø mm 200 250 300 315 355
400
450
S esposizione pala mm 0 0 0 0 0
0
0
Lp mm 45 45 45 45 45
45
45
Ø mm 500 560 600 630
710
800
S esposizione pala mm 0 0 0 0
35
80
Lp mm 45 45 45 45
45
45
Lp = Lunghezza di sovrapposizione tra serranda tagliafuoco e canale
COMANDO MANUALE
COMANDO MANUALE CON MAGNETE
COMANDO MOTORIZZATO SIEMENS
COMANDO MOTORIZZATO BELIMO
PESI
Ø mm 200 250 300
315
355 400
450
500 560
600 630
710
800
Peso kg 7,0 8,0 9,0
10,0
11,0 12,0
14,0
15,0 18,0
20,0 22,0
26,0
31,0
Versione manuale base / Versione motorizzata: +1 kg
90
