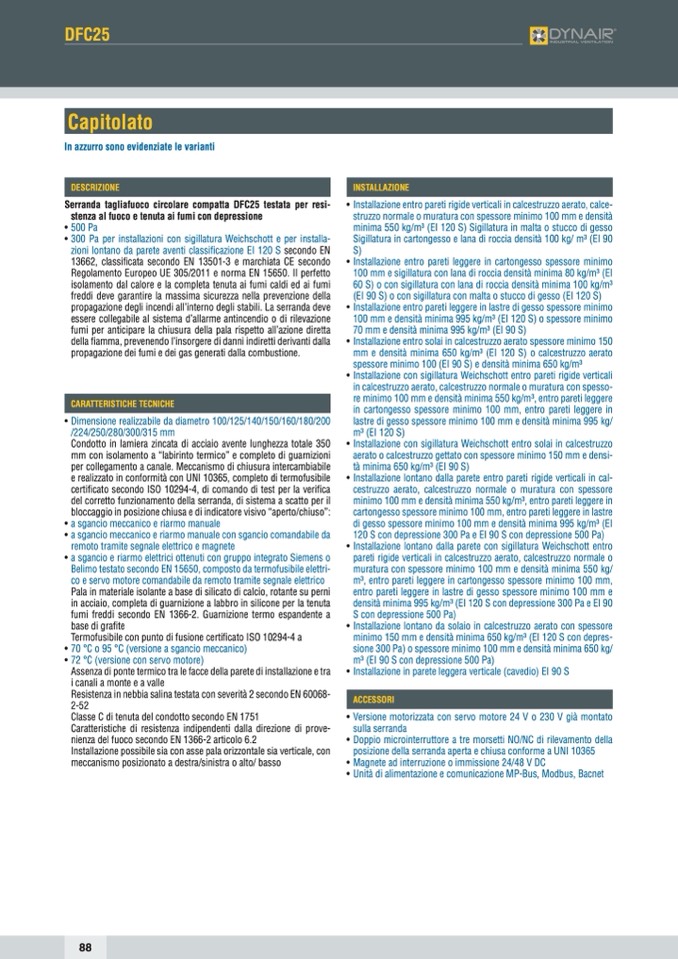

DFC25
Capitolato
In azzurro sono evidenziate le varianti
DESCRIZIONE
Serranda tagliafuoco circolare compatta DFC25 testata per resi-
stenza al fuoco e tenuta ai fumi con depressione
• 500 Pa
• 300 Pa per installazioni con sigillatura Weichschott e per installa-
INSTALLAZIONE
• Installazione entro pareti rigide verticali in calcestruzzo aerato, calce-
struzzo normale o muratura con spessore minimo 100 mm e densità
minima 550 kg/m3 (EI 120 S) Sigillatura in malta o stucco di gesso
Sigillatura in cartongesso e lana di roccia densità 100 kg/ m3 (EI 90
zioni lontano da parete aventi classificazione EI 120 S secondo EN
S)
13662, classificata secondo EN 13501-3 e marchiata CE secondo
Regolamento Europeo UE 305/2011 e norma EN 15650. Il perfetto
isolamento dal calore e la completa tenuta ai fumi caldi ed ai fumi
freddi deve garantire la massima sicurezza nella prevenzione della
propagazione degli incendi all’interno degli stabili. La serranda deve
essere collegabile al sistema d’allarme antincendio o di rilevazione
fumi per anticipare la chiusura della pala rispetto all’azione diretta
della fiamma, prevenendo l’insorgere di danni indiretti derivanti dalla
propagazione dei fumi e dei gas generati dalla combustione.
CARATTERISTICHE TECNICHE
• Dimensione realizzabile da diametro 100/125/140/150/160/180/200
/224/250/280/300/315 mm
Condotto in lamiera zincata di acciaio avente lunghezza totale 350
mm con isolamento a “labirinto termico” e completo di guarnizioni
per collegamento a canale. Meccanismo di chiusura intercambiabile
e realizzato in conformità con UNI 10365, completo di termofusibile
certificato secondo ISO 10294-4, di comando di test per la verifica
del corretto funzionamento della serranda, di sistema a scatto per il
bloccaggio in posizione chiusa e di indicatore visivo “aperto/chiuso”:
• a sgancio meccanico e riarmo manuale
• a sgancio meccanico e riarmo manuale con sgancio comandabile da
remoto tramite segnale elettrico e magnete
• a sgancio e riarmo elettrici ottenuti con gruppo integrato Siemens o
Belimo testato secondo EN 15650, composto da termofusibile elettri-
co e servo motore comandabile da remoto tramite segnale elettrico
Pala in materiale isolante a base di silicato di calcio, rotante su perni
in acciaio, completa di guarnizione a labbro in silicone per la tenuta
fumi freddi secondo EN 1366-2. Guarnizione termo espandente a
base di grafite
Termofusibile con punto di fusione certificato ISO 10294-4 a
• 70 °C o 95 °C (versione a sgancio meccanico)
• 72 °C (versione con servo motore)
Assenza di ponte termico tra le facce della parete di installazione e tra
i canali a monte e a valle
Resistenza in nebbia salina testata con severità 2 secondo EN 60068-
2-52
Classe C di tenuta del condotto secondo EN 1751
Caratteristiche di resistenza indipendenti dalla direzione di prove-
nienza del fuoco secondo EN 1366-2 articolo 6.2
Installazione possibile sia con asse pala orizzontale sia verticale, con
meccanismo posizionato a destra/sinistra o alto/ basso
• Installazione entro pareti leggere in cartongesso spessore minimo
100 mm e sigillatura con lana di roccia densità minima 80 kg/m3 (EI
60 S) o con sigillatura con lana di roccia densità minima 100 kg/m3
(EI 90 S) o con sigillatura con malta o stucco di gesso (EI 120 S)
• Installazione entro pareti leggere in lastre di gesso spessore minimo
100 mm e densità minima 995 kg/m3 (EI 120 S) o spessore minimo
70 mm e densità minima 995 kg/m3 (EI 90 S)
• Installazione entro solai in calcestruzzo aerato spessore minimo 150
mm e densità minima 650 kg/m3 (EI 120 S) o calcestruzzo aerato
spessore minimo 100 (EI 90 S) e densità minima 650 kg/m3
• Installazione con sigillatura Weichschott entro pareti rigide verticali
in calcestruzzo aerato, calcestruzzo normale o muratura con spesso-
re minimo 100 mm e densità minima 550 kg/m3, entro pareti leggere
in cartongesso spessore minimo 100 mm, entro pareti leggere in
lastre di gesso spessore minimo 100 mm e densità minima 995 kg/
m3 (EI 120 S)
• Installazione con sigillatura Weichschott entro solai in calcestruzzo
aerato o calcestruzzo gettato con spessore minimo 150 mm e densi-
tà minima 650 kg/m3 (EI 90 S)
• Installazione lontano dalla parete entro pareti rigide verticali in cal-
cestruzzo aerato, calcestruzzo normale o muratura con spessore
minimo 100 mm e densità minima 550 kg/m3, entro pareti leggere in
cartongesso spessore minimo 100 mm, entro pareti leggere in lastre
di gesso spessore minimo 100 mm e densità minima 995 kg/m3 (EI
120 S con depressione 300 Pa e EI 90 S con depressione 500 Pa)
• Installazione lontano dalla parete con sigillatura Weichschott entro
pareti rigide verticali in calcestruzzo aerato, calcestruzzo normale o
muratura con spessore minimo 100 mm e densità minima 550 kg/
m3, entro pareti leggere in cartongesso spessore minimo 100 mm,
entro pareti leggere in lastre di gesso spessore minimo 100 mm e
densità minima 995 kg/m3 (EI 120 S con depressione 300 Pa e EI 90
S con depressione 500 Pa)
• Installazione lontano da solaio in calcestruzzo aerato con spessore
minimo 150 mm e densità minima 650 kg/m3 (EI 120 S con depres-
sione 300 Pa) o spessore minimo 100 mm e densità minima 650 kg/
m3 (EI 90 S con depressione 500 Pa)
• Installazione in parete leggera verticale (cavedio) EI 90 S
ACCESSORI
• Versione motorizzata con servo motore 24 V o 230 V già montato
sulla serranda
• Doppio microinterruttore a tre morsetti NO/NC di rilevamento della
posizione della serranda aperta e chiusa conforme a UNI 10365
• Magnete ad interruzione o immissione 24/48 V DC
• Unità di alimentazione e comunicazione MP-Bus, Modbus, Bacnet
