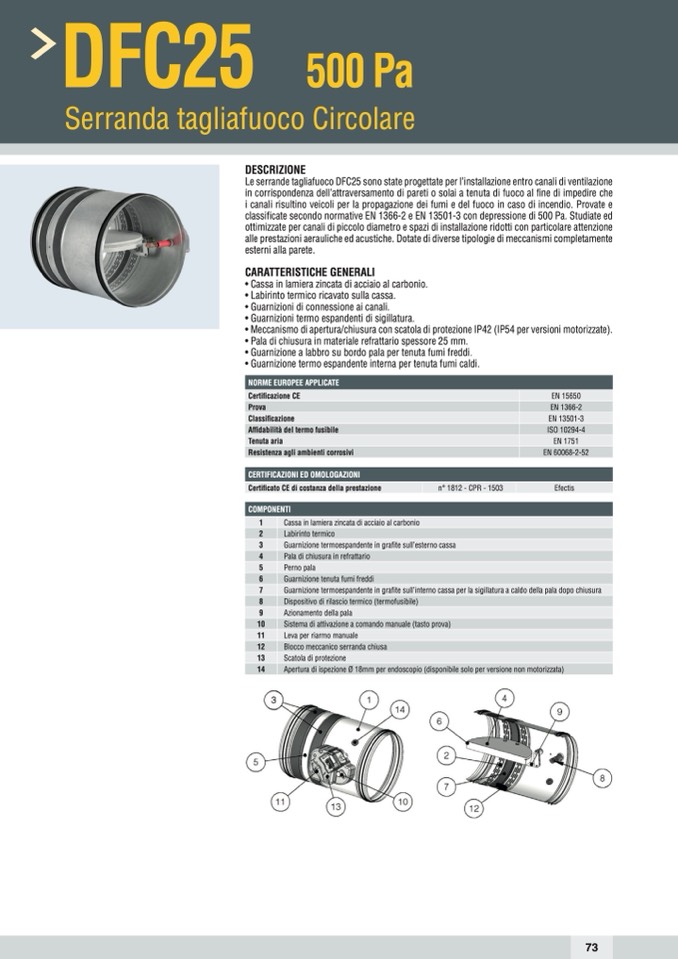

DFC25

500Pa

Serranda tagliafuoco Circolare

DESCRIZIONE

Le serrande tagliafuoco DFC25 sono state progettate per l’installazione entro canali di ventilazione

in corrispondenza dell’attraversamento di pareti o solai a tenuta di fuoco al fine di impedire che

i canali risultino veicoli per la propagazione dei fumi e del fuoco in caso di incendio. Provate e

classificate secondo normative EN 1366-2 e EN 13501-3 con depressione di 500 Pa. Studiate ed

ottimizzate per canali di piccolo diametro e spazi di installazione ridotti con particolare attenzione

alle prestazioni aerauliche ed acustiche. Dotate di diverse tipologie di meccanismi completamente

esterni alla parete.

CARATTERISTICHE GENERALI

• Cassa in lamiera zincata di acciaio al carbonio.

• Labirinto termico ricavato sulla cassa.

• Guarnizioni di connessione ai canali.

• Guarnizioni termo espandenti di sigillatura.

• Meccanismo di apertura/chiusura con scatola di protezione IP42 (IP54 per versioni motorizzate).

• Pala di chiusura in materiale refrattario spessore 25 mm.

• Guarnizione a labbro su bordo pala per tenuta fumi freddi.

• Guarnizione termo espandente interna per tenuta fumi caldi.

NORME EUROPEE APPLICATE

Certificazione CE

EN 15650

Prova

EN 1366-2

Classificazione

EN 13501-3

Affidabilità del termo fusibile

ISO 10294-4

Tenuta aria

EN 1751

Resistenza agli ambienti corrosivi

EN 60068-2-52

CERTIFICAZIONI ED OMOLOGAZIONI

Certificato CE di costanza della prestazione n° 1812 - CPR - 1503

Efectis

COMPONENTI

1

Cassa in lamiera zincata di acciaio al carbonio

2

Labirinto termico

3

Guarnizione termoespandente in grafite sull’esterno cassa

4

Pala di chiusura in refrattario

5

Perno pala

6

Guarnizione tenuta fumi freddi

7

Guarnizione termoespandente in grafite sull’interno cassa per la sigillatura a caldo della pala dopo chiusura

8

Dispositivo di rilascio termico (termofusibile)

9

Azionamento della pala

10

Sistema di attivazione a comando manuale (tasto prova)

11

Leva per riarmo manuale

12

Blocco meccanico serranda chiusa

13

Scatola di protezione

14

Apertura di ispezione Ø 18mm per endoscopio (disponibile solo per versione non motorizzata)

73
