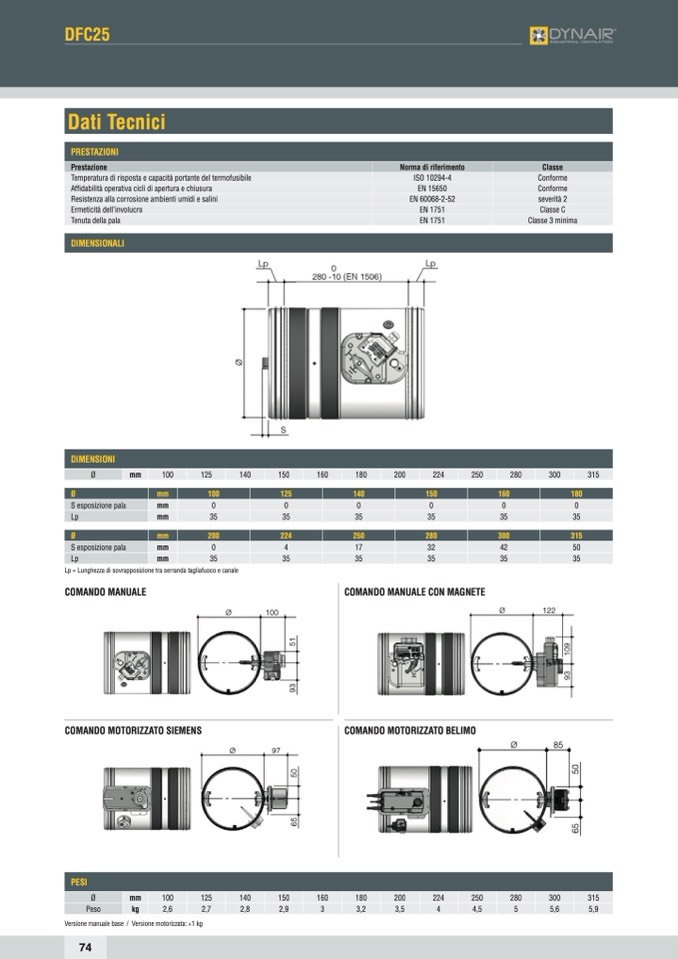

DFC25
Dati Tecnici
DIMENSIONALI
PRESTAZIONI
Prestazione
Norma di riferimento
Classe
Temperatura di risposta e capacità portante del termofusibile
ISO 10294-4
Conforme
Affidabilità operativa cicli di apertura e chiusura
EN 15650
Conforme
Resistenza alla corrosione ambienti umidi e salini
EN 60068-2-52
severità 2
Ermeticità dell’involucro
EN 1751
Classe C
Tenuta della pala
EN 1751
Classe 3 minima
DIMENSIONI
Ø mm 100
125 140
150 160
180 200
224 250
280
300
315
Ø mm 100 125
140 150
160
180
S esposizione pala mm 0 0
0 0
0
0
Lp mm 35 35
35 35
35
35
Ø mm 200 224
250 280
300
315
S esposizione pala mm 0 4
17 32
42
50
Lp mm 35 35
35 35
35
35
Lp = Lunghezza di sovrapposizione tra serranda tagliafuoco e canale
COMANDO MANUALE
COMANDO MOTORIZZATO SIEMENS
COMANDO MANUALE CON MAGNETE
COMANDO MOTORIZZATO BELIMO
PESI
Ø mm 100
125 140
150 160
180 200
224 250
280
300
315
Peso kg 2,6
2,7 2,8
2,9 3
3,2 3,5
4 4,5
5
5,6
5,9
Versione manuale base / Versione motorizzata: +1 kg
74
