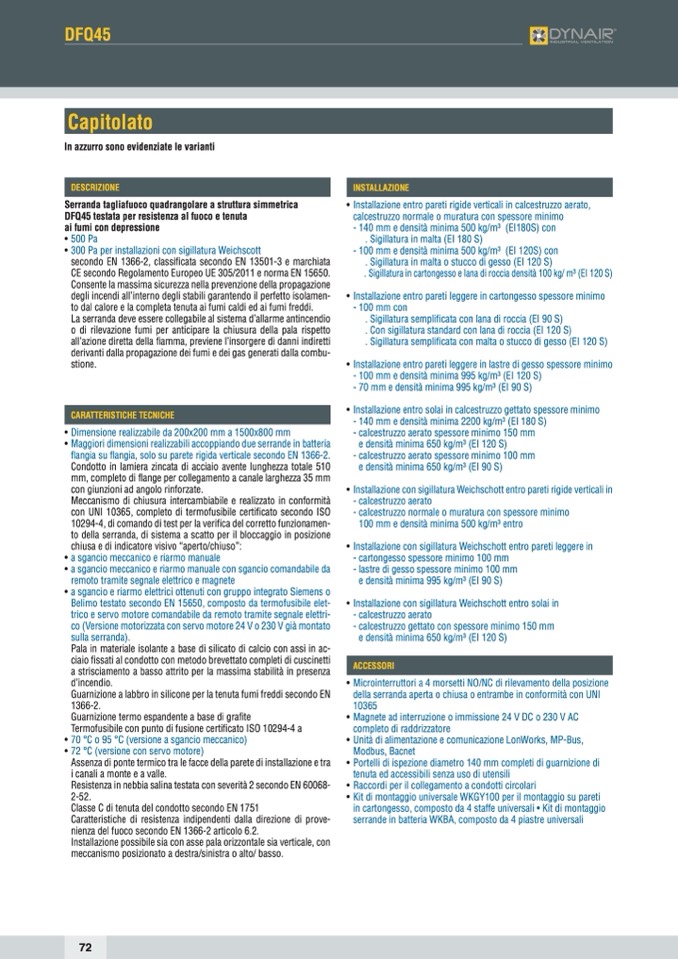

DFQ45

Capitolato

In azzurro sono evidenziate le varianti

DESCRIZIONE

Serranda tagliafuoco quadrangolare a struttura simmetrica

DFQ45 testata per resistenza al fuoco e tenuta

ai fumi con depressione

• 500 Pa

• 300 Pa per installazioni con sigillatura Weichscott

secondo EN 1366-2, classificata secondo EN 13501-3 e marchiata

CE secondo Regolamento Europeo UE 305/2011 e norma EN 15650.

Consente la massima sicurezza nella prevenzione della propagazione

degli incendi all’interno degli stabili garantendo il perfetto isolamen-

to dal calore e la completa tenuta ai fumi caldi ed ai fumi freddi.

La serranda deve essere collegabile al sistema d’allarme antincendio

o di rilevazione fumi per anticipare la chiusura della pala rispetto

all’azione diretta della fiamma, previene l’insorgere di danni indiretti

derivanti dalla propagazione dei fumi e dei gas generati dalla combu-

stione.

CARATTERISTICHE TECNICHE

• Dimensione realizzabile da 200x200 mm a 1500x800 mm

• Maggiori dimensioni realizzabili accoppiando due serrande in batteria

flangia su flangia, solo su parete rigida verticale secondo EN 1366-2.

Condotto in lamiera zincata di acciaio avente lunghezza totale 510

mm, completo di flange per collegamento a canale larghezza 35 mm

con giunzioni ad angolo rinforzate.

Meccanismo di chiusura intercambiabile e realizzato in conformità

con UNI 10365, completo di termofusibile certificato secondo ISO

10294-4, di comando di test per la verifica del corretto funzionamen-

to della serranda, di sistema a scatto per il bloccaggio in posizione

chiusa e di indicatore visivo “aperto/chiuso”:

• a sgancio meccanico e riarmo manuale

• a sgancio meccanico e riarmo manuale con sgancio comandabile da

remoto tramite segnale elettrico e magnete

• a sgancio e riarmo elettrici ottenuti con gruppo integrato Siemens o

Belimo testato secondo EN 15650, composto da termofusibile elet-

trico e servo motore comandabile da remoto tramite segnale elettri-

co (Versione motorizzata con servo motore 24 V o 230 V già montato

sulla serranda).

Pala in materiale isolante a base di silicato di calcio con assi in ac-

ciaio fissati al condotto con metodo brevettato completi di cuscinetti

a strisciamento a basso attrito per la massima stabilità in presenza

d’incendio.

Guarnizione a labbro in silicone per la tenuta fumi freddi secondo EN

1366-2.

Guarnizione termo espandente a base di grafite

Termofusibile con punto di fusione certificato ISO 10294-4 a

• 70 °C o 95 °C (versione a sgancio meccanico)

• 72 °C (versione con servo motore)

Assenza di ponte termico tra le facce della parete di installazione e tra

i canali a monte e a valle.

Resistenza in nebbia salina testata con severità 2 secondo EN 60068-

2-52.

Classe C di tenuta del condotto secondo EN 1751

Caratteristiche di resistenza indipendenti dalla direzione di prove-

nienza del fuoco secondo EN 1366-2 articolo 6.2.

Installazione possibile sia con asse pala orizzontale sia verticale, con

meccanismo posizionato a destra/sinistra o alto/ basso.

INSTALLAZIONE

• Installazione entro pareti rigide verticali in calcestruzzo aerato,

calcestruzzo normale o muratura con spessore minimo

- 140 mm e densità minima 500 kg/m3 (EI180S) con

. Sigillatura in malta (EI 180 S)

- 100 mm e densità minima 500 kg/m3 (EI 120S) con

. Sigillatura in malta o stucco di gesso (EI 120 S)

. Sigillatura in cartongesso e lana di roccia densità 100 kg/ m3 (EI 120 S)

• Installazione entro pareti leggere in cartongesso spessore minimo

- 100 mm con

. Sigillatura semplificata con lana di roccia (EI 90 S)

. Con sigillatura standard con lana di roccia (EI 120 S)

. Sigillatura semplificata con malta o stucco di gesso (EI 120 S)

• Installazione entro pareti leggere in lastre di gesso spessore minimo

- 100 mm e densità minima 995 kg/m3 (EI 120 S)

- 70 mm e densità minima 995 kg/m3 (EI 90 S)

• Installazione entro solai in calcestruzzo gettato spessore minimo

- 140 mm e densità minima 2200 kg/m3 (EI 180 S)

- calcestruzzo aerato spessore minimo 150 mm

e densità minima 650 kg/m3 (EI 120 S)

- calcestruzzo aerato spessore minimo 100 mm

e densità minima 650 kg/m3 (EI 90 S)

• Installazione con sigillatura Weichschott entro pareti rigide verticali in

- calcestruzzo aerato

- calcestruzzo normale o muratura con spessore minimo

100 mm e densità minima 500 kg/m3 entro

• Installazione con sigillatura Weichschott entro pareti leggere in

- cartongesso spessore minimo 100 mm

- lastre di gesso spessore minimo 100 mm

e densità minima 995 kg/m3 (EI 90 S)

• Installazione con sigillatura Weichschott entro solai in

- calcestruzzo aerato

- calcestruzzo gettato con spessore minimo 150 mm

e densità minima 650 kg/m3 (EI 120 S)

ACCESSORI

• Microinterruttori a 4 morsetti NO/NC di rilevamento della posizione

della serranda aperta o chiusa o entrambe in conformità con UNI

10365

• Magnete ad interruzione o immissione 24 V DC o 230 V AC

completo di raddrizzatore

• Unità di alimentazione e comunicazione LonWorks, MP-Bus,

Modbus, Bacnet

• Portelli di ispezione diametro 140 mm completi di guarnizione di

tenuta ed accessibili senza uso di utensili

• Raccordi per il collegamento a condotti circolari

• Kit di montaggio universale WKGY100 per il montaggio su pareti

in cartongesso, composto da 4 staffe universali • Kit di montaggio

serrande in batteria WKBA, composto da 4 piastre universali
