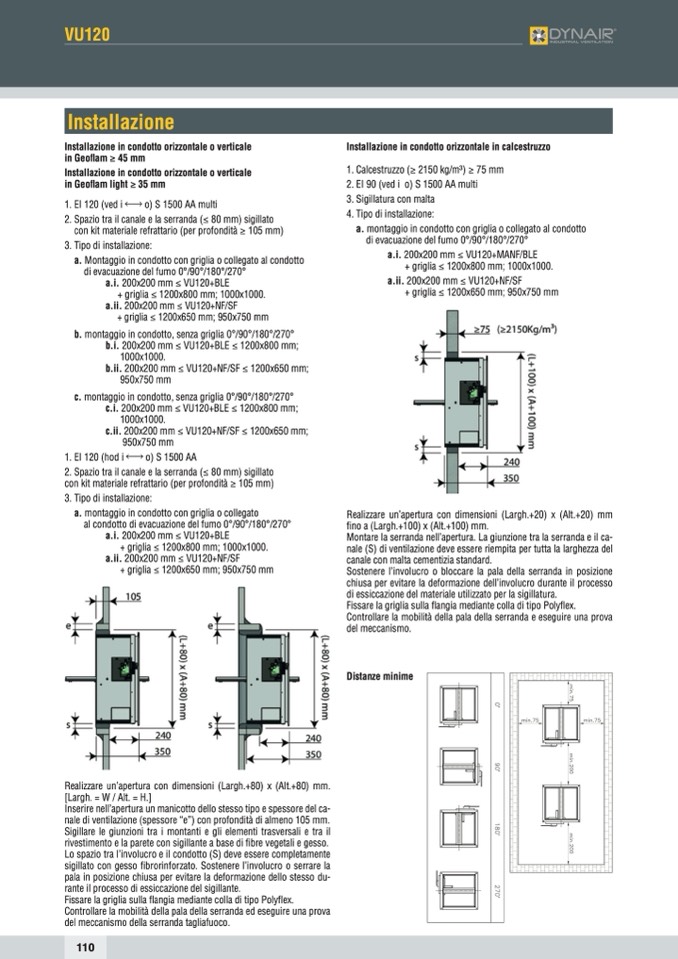

VU120

Installazione

Installazione in condotto orizzontale o verticale

in Geoflam ≥ 45 mm

Installazione in condotto orizzontale o verticale

in Geoflam light ≥ 35 mm

1. EI 120 (ved i

o) S 1500 AA multi

2. Spazio tra il canale e la serranda (≤ 80 mm) sigillato

con kit materiale refrattario (per profondità ≥ 105 mm)

3. Tipo di installazione:

a. Montaggio in condotto con griglia o collegato al condotto

di evacuazione del fumo 0°/90°/180°/270°

a.i. 200x200 mm ≤ VU120+BLE

+ griglia ≤ 1200x800 mm; 1000x1000.

a.ii. 200x200 mm ≤ VU120+NF/SF

+ griglia ≤ 1200x650 mm; 950x750 mm

b. montaggio in condotto, senza griglia 0°/90°/180°/270°

b.i. 200x200 mm ≤ VU120+BLE ≤ 1200x800 mm;

1000x1000.

b.ii. 200x200 mm ≤ VU120+NF/SF ≤ 1200x650 mm;

950x750 mm

c. montaggio in condotto, senza griglia 0°/90°/180°/270°

c.i. 200x200 mm ≤ VU120+BLE ≤ 1200x800 mm;

1000x1000.

c.ii. 200x200 mm ≤ VU120+NF/SF ≤ 1200x650 mm;

950x750 mm

1. EI 120 (hod i

o) S 1500 AA

2. Spazio tra il canale e la serranda (≤ 80 mm) sigillato

con kit materiale refrattario (per profondità ≥ 105 mm)

3. Tipo di installazione:

a. montaggio in condotto con griglia o collegato

al condotto di evacuazione del fumo 0°/90°/180°/270°

a.i. 200x200 mm ≤ VU120+BLE

+ griglia ≤ 1200x800 mm; 1000x1000.

a.ii. 200x200 mm ≤ VU120+NF/SF

+ griglia ≤ 1200x650 mm; 950x750 mm

Realizzare un’apertura con dimensioni (Largh.+80) x (Alt.+80) mm.

[Largh. = W / Alt. = H.]

Inserire nell’apertura un manicotto dello stesso tipo e spessore del ca-

nale di ventilazione (spessore “e”) con profondità di almeno 105 mm.

Sigillare le giunzioni tra i montanti e gli elementi trasversali e tra il

rivestimento e la parete con sigillante a base di fibre vegetali e gesso.

Lo spazio tra l’involucro e il condotto (S) deve essere completamente

sigillato con gesso

fibrorinforzato. Sostenere l’involucro o serrare la

pala in posizione chiusa per evitare la deformazione dello stesso du-

rante il processo di essiccazione del sigillante.

Fissare la griglia sulla flangia mediante colla di tipo Poly

flex.

Controllare la mobilit

à della pala della serranda ed eseguire una prova

del meccanismo della serranda tagliafuoco.

Installazione in condotto orizzontale in calcestruzzo

1. Calcestruzzo (≥ 2150 kg/m3) ≥ 75 mm

2. EI 90 (ved i o) S 1500 AA multi

3. Sigillatura con malta

4. Tipo di installazione:

a. montaggio in condotto con griglia o collegato al condotto

di evacuazione del fumo 0°/90°/180°/270°

a.i. 200x200 mm ≤ VU120+MANF/BLE

+ griglia ≤ 1200x800 mm; 1000x1000.

a.ii. 200x200 mm ≤ VU120+NF/SF

+ griglia ≤ 1200x650 mm; 950x750 mm

Realizzare un’apertura con dimensioni (Largh.+20) x (Alt.+20) mm

fino a (Largh.+100) x (Alt.+100) mm.

Montare la serranda nell’apertura. La giunzione tra la serranda e il ca-

nale (S) di ventilazione deve essere riempita per tutta la larghezza del

canale con malta cementizia standard.

Sostenere l’involucro o bloccare la pala della serranda in posizione

chiusa per evitare la deformazione dell’involucro durante il processo

di essiccazione del materiale utilizzato per la sigillatura.

Fissare la griglia sulla flangia mediante colla di tipo Polyflex.

Controllare la mobilità della pala della serranda e eseguire una prova

del meccanismo.

Distanze minime

110
