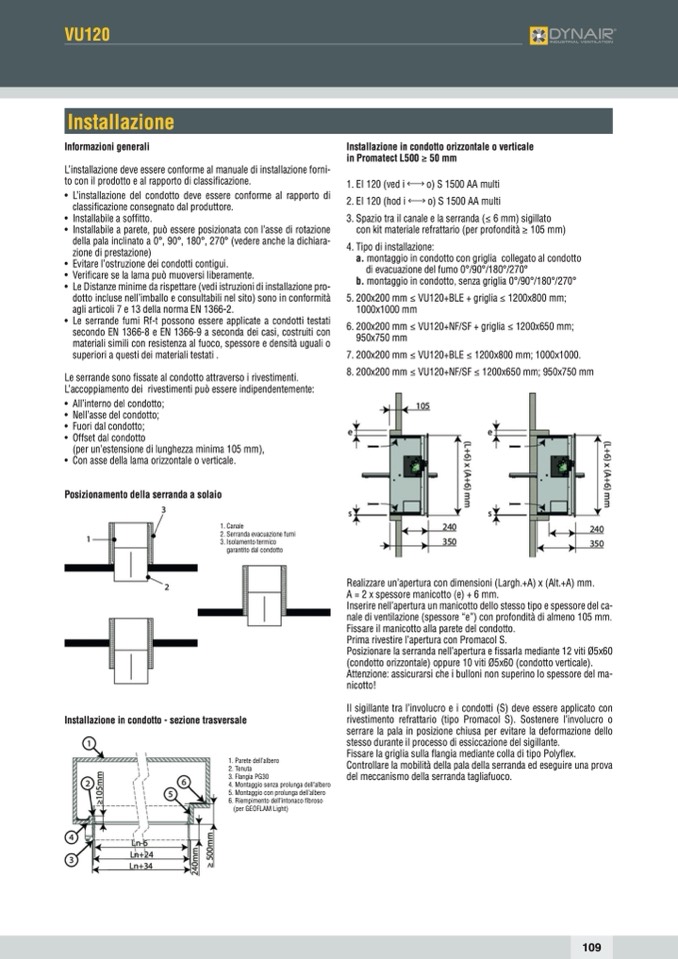

VU120

Installazione

Informazioni generali

L’installazione deve essere conforme al manuale di installazione forni-

to con il prodotto e al rapporto di classificazione.

• L’installazione del condotto deve essere conforme al rapporto di

classificazione consegnato dal produttore.

• Installabile a soffitto.

• Installabile a parete, può essere posizionata con l’asse di rotazione

della pala inclinato a 0°, 90°, 180°, 270° (vedere anche la dichiara-

zione di prestazione)

• Evitare l’ostruzione dei condotti contigui.

• Verificare se la lama può muoversi liberamente.

• LeDistanzeminimedarispettare(vediistruzionidiinstallazionepro-

dotto incluse nell’imballo e consultabili nel sito) sono in conformità

agli articoli 7 e 13 della norma EN 1366-2.

• Le serrande fumi Rf-t possono essere applicate a condotti testati

secondo EN 1366-8 e EN 1366-9 a seconda dei casi, costruiti con

materiali simili con resistenza al fuoco, spessore e densità uguali o

superiori a questi dei materiali testati .

Le serrande sono fissate al condotto attraverso i rivestimenti.

L’accoppiamento dei rivestimenti può essere indipendentemente:

• All’interno del condotto;

• Nell’asse del condotto;

• Fuori dal condotto;

• Offset dal condotto

(per un’estensione di lunghezza minima 105 mm),

• Con asse della lama orizzontale o verticale.

Posizionamento della serranda a solaio

1. Canale

2. Serranda evacuazione fumi

3. Isolamento termico

garantito dal condotto

Installazione in condotto - sezione trasversale

1. Parete dell’albero

2. Tenuta

3. Flangia PG30

4. Montaggio senza prolunga dell’albero

5. Montaggio con prolunga dell’albero

6. Riempimento dell’intonaco fibroso

(per GEOFLAM Light)

Installazione in condotto orizzontale o verticale

in Promatect L500 ≥ 50 mm

1. EI 120 (ved i

2. EI 120 (hod i

o) S 1500 AA multi

o) S 1500 AA multi

3. Spazio tra il canale e la serranda (≤ 6 mm) sigillato

con kit materiale refrattario (per profondità ≥ 105 mm)

4. Tipo di installazione:

a. montaggio in condotto con griglia collegato al condotto

di evacuazione del fumo 0°/90°/180°/270°

b. montaggio in condotto, senza griglia 0°/90°/180°/270°

5. 200x200 mm ≤ VU120+BLE + griglia ≤ 1200x800 mm;

1000x1000 mm

6. 200x200 mm ≤ VU120+NF/SF + griglia ≤ 1200x650 mm;

950x750 mm

7. 200x200 mm ≤ VU120+BLE ≤ 1200x800 mm; 1000x1000.

8. 200x200 mm ≤ VU120+NF/SF ≤ 1200x650 mm; 950x750 mm

Realizzare un’apertura con dimensioni (Largh.+A) x (Alt.+A) mm.

A = 2 x spessore manicotto (e) + 6 mm.

Inserire nell’apertura un manicotto dello stesso tipo e spessore del ca-

nale di ventilazione (spessore “e”) con profondità di almeno 105 mm.

Fissare il manicotto alla parete del condotto.

Prima rivestire l’apertura con Promacol S.

Posizionare la serranda nell’apertura e fissarla mediante 12 viti Ø5x60

(condotto orizzontale) oppure 10 viti Ø5x60 (condotto verticale).

Attenzione: assicurarsi che i bulloni non superino lo spessore del ma-

nicotto!

Il sigillante tra l’involucro e i condotti (S) deve essere applicato con

rivestimento refrattario (tipo Promacol S). Sostenere l’involucro o

serrare la pala in posizione chiusa per evitare la deformazione dello

stesso durante il processo di essiccazione del sigillante.

Fissare la griglia sulla flangia mediante colla di tipo Polyflex.

Controllare la mobilità della pala della serranda ed eseguire una prova

del meccanismo della serranda tagliafuoco.

109
