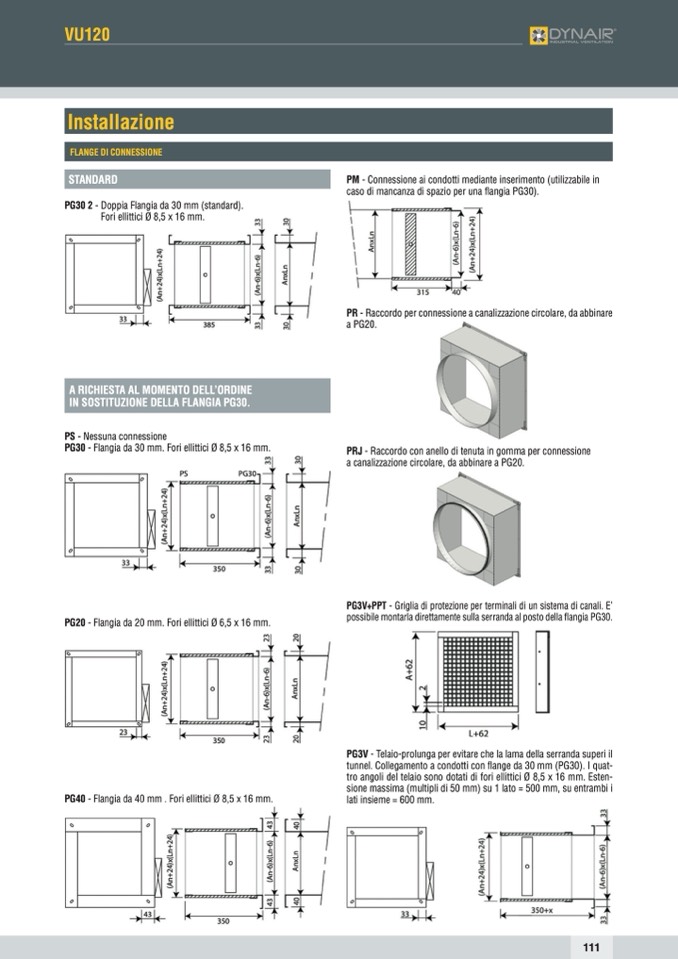

VU120

Installazione

FLANGE DI CONNESSIONE

STANDARD

PG30 2 - Doppia Flangia da 30 mm (standard).

Fori ellittici Ø 8,5 x 16 mm.

PM - Connessione ai condotti mediante inserimento (utilizzabile in

caso di mancanza di spazio per una flangia PG30).

PR - Raccordo per connessione a canalizzazione circolare, da abbinare

a PG20.

PRJ - Raccordo con anello di tenuta in gomma per connessione

a canalizzazione circolare, da abbinare a PG20.

PG3V+PPT - Griglia di protezione per terminali di un sistema di canali. E’

possibile montarla direttamente sulla serranda al posto della flangia PG30.

PG3V - Telaio-prolunga per evitare che la lama della serranda superi il

tunnel. Collegamento a condotti con flange da 30 mm (PG30). I quat-

tro angoli del telaio sono dotati di fori ellittici Ø 8,5 x 16 mm. Esten-

sione massima (multipli di 50 mm) su 1 lato = 500 mm, su entrambi i

lati insieme = 600 mm.

A RICHIESTA AL MOMENTO DELL’ORDINE

IN SOSTITUZIONE DELLA FLANGIA PG30.

PS - Nessuna connessione

PG30 - Flangia da 30 mm. Fori ellittici Ø 8,5 x 16 mm.

PG20 - Flangia da 20 mm. Fori ellittici Ø 6,5 x 16 mm.

PG40 - Flangia da 40 mm . Fori ellittici Ø 8,5 x 16 mm.
