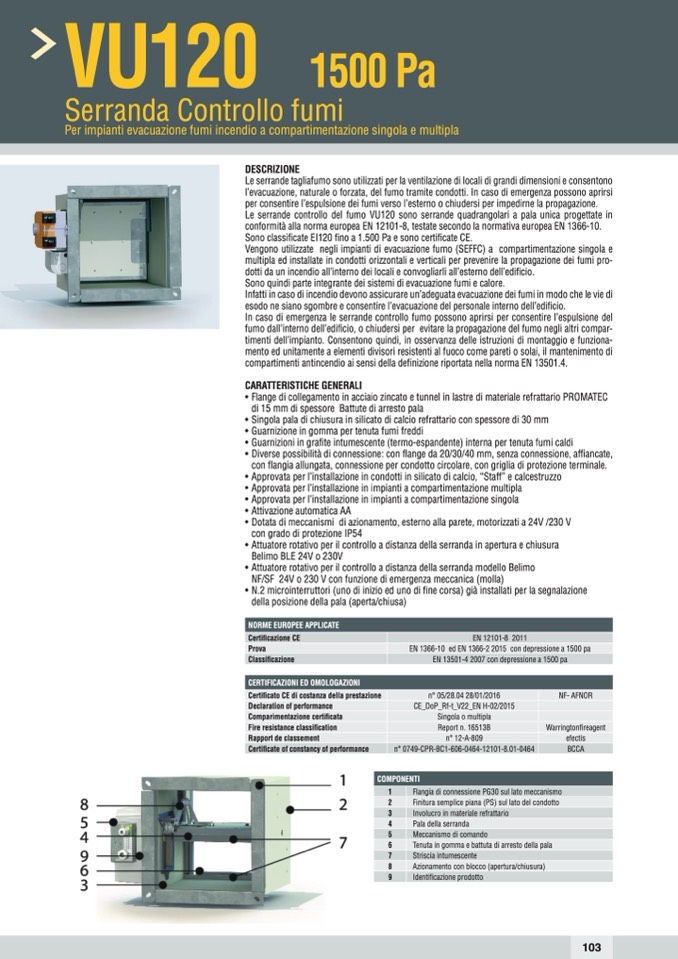

VU120

1500Pa

Serranda Controllo fumi

Per impianti evacuazione fumi incendio a compartimentazione singola e multipla

DESCRIZIONE

Le serrande tagliafumo sono utilizzati per la ventilazione di locali di grandi dimensioni e consentono

l’evacuazione, naturale o forzata, del fumo tramite condotti. In caso di emergenza possono aprirsi

per consentire l’espulsione dei fumi verso l’esterno o chiudersi per impedirne la propagazione.

Le serrande controllo del fumo VU120 sono serrande quadrangolari a pala unica progettate in

conformità alla norma europea EN 12101-8, testate secondo la normativa europea EN 1366-10.

Sono classificate EI120 fino a 1.500 Pa e sono certificate CE.

Vengono utilizzate negli impianti di evacuazione fumo (SEFFC) a compartimentazione singola e

multipla ed installate in condotti orizzontali e verticali per prevenire la propagazione dei fumi pro-

dotti da un incendio all’interno dei locali e convogliarli all’esterno dell’edificio.

Sono quindi parte integrante dei sistemi di evacuazione fumi e calore.

Infatti in caso di incendio devono assicurare un’adeguata evacuazione dei fumi in modo che le vie di

esodo ne siano sgombre e consentire l’evacuazione del personale interno dell’edificio.

In caso di emergenza le serrande controllo fumo possono aprirsi per consentire l’espulsione del

fumo dall’interno dell’edificio, o chiudersi per evitare la propagazione del fumo negli altri compar-

timenti dell’impianto. Consentono quindi, in osservanza delle istruzioni di montaggio e funziona-

mento ed unitamente a elementi divisori resistenti al fuoco come pareti o solai, il mantenimento di

compartimenti antincendio ai sensi della definizione riportata nella norma EN 13501.4.

CARATTERISTICHE GENERALI

• Flange di collegamento in acciaio zincato e tunnel in lastre di materiale refrattario PROMATEC

di 15 mm di spessore Battute di arresto pala

• Singola pala di chiusura in silicato di calcio refrattario con spessore di 30 mm

• Guarnizione in gomma per tenuta fumi freddi

• Guarnizioni in grafite intumescente (termo-espandente) interna per tenuta fumi caldi

• Diverse possibilità di connessione: con flange da 20/30/40 mm, senza connessione, affiancate,

con flangia allungata, connessione per condotto circolare, con griglia di protezione terminale.

• Approvata per l’installazione in condotti in silicato di calcio, “Staff” e calcestruzzo

• Approvata per l’installazione in impianti a compartimentazione multipla

• Approvata per l’installazione in impianti a compartimentazione singola

• Attivazione automatica AA

• Dotata di meccanismi di azionamento, esterno alla parete, motorizzati a 24V /230 V

con grado di protezione IP54

• Attuatore rotativo per il controllo a distanza della serranda in apertura e chiusura

Belimo BLE 24V o 230V

• Attuatore rotativo per il controllo a distanza della serranda modello Belimo

NF/SF 24V o 230 V con funzione di emergenza meccanica (molla)

• N.2 microinterruttori (uno di inizio ed uno di fine corsa) già installati per la segnalazione

della posizione della pala (aperta/chiusa)

NORME EUROPEE APPLICATE

Certificazione CE

EN 12101-8 2011

Prova

EN 1366-10 ed EN 1366-2 2015 con depressione a 1500 pa

Classificazione

EN 13501-4 2007 con depressione a 1500 pa

CERTIFICAZIONI ED OMOLOGAZIONI

Certificato CE di costanza della prestazione

n° 05/28.04 28/01/2016

NF- AFNOR

Declaration of performance

CE_DoP_Rf-t_V22_EN H-02/2015

Comparimentazione certificata

Singola o multipla

Fire resistance classification

Report n. 16513B

Warringtonfireagent

Rapport de classement

n° 12-A-809

efectis

Certificate of constancy of performance

n° 0749-CPR-BC1-606-0464-12101-8.01-0464

BCCA

COMPONENTI

1

Flangia di connessione PG30 sul lato meccanismo

2

Finitura semplice piana (PS) sul lato del condotto

3

Involucro in materiale refrattario

4

Pala della serranda

5

Meccanismo di comando

6

Tenuta in gomma e battuta di arresto della pala

7

Striscia intumescente

8

Azionamento con blocco (apertura/chiusura)

9

Identificazione prodotto
