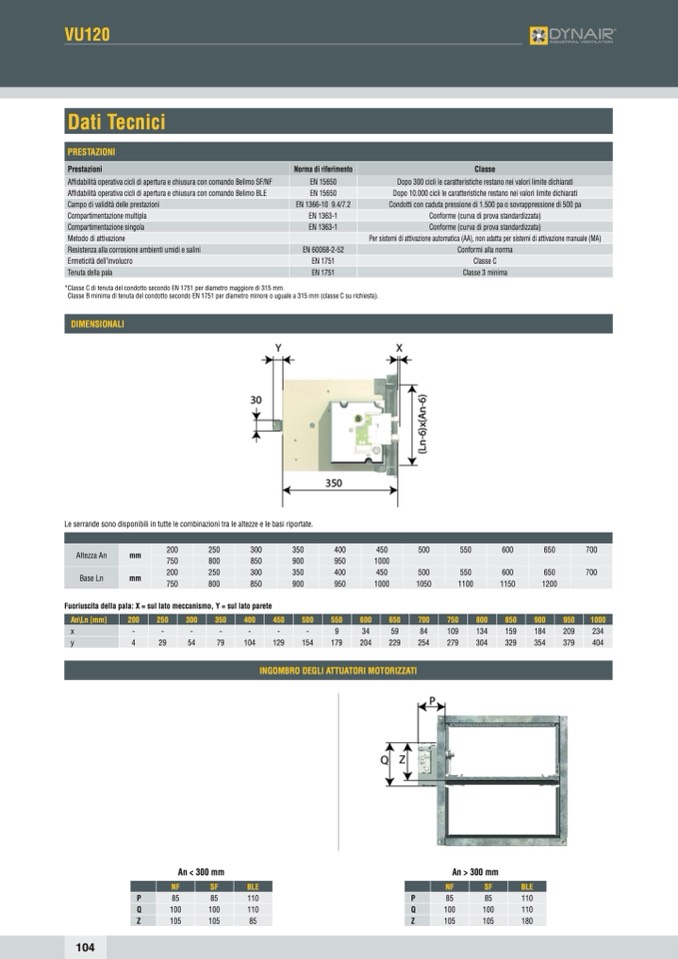

VU120
Dati Tecnici
*Classe C di tenuta del condotto secondo EN 1751 per diametro maggiore di 315 mm.
Classe B minima di tenuta del condotto secondo EN 1751 per diametro minore o uguale a 315 mm (classe C su richiesta).
DIMENSIONALI
PRESTAZIONI
Prestazioni Norma di riferimento Classe
Affidabilità operativa cicli di apertura e chiusura con comando Belimo SF/NF EN 15650
Dopo 300 cicli le caratteristiche restano nei valori limite dichiarati
Affidabilità operativa cicli di apertura e chiusura con comando Belimo BLE EN 15650
Dopo 10.000 cicli le caratteristiche restano nei valori limite dichiarati
Campo di validità delle prestazioni EN 1366-10 9.4/7.2
Condotti con caduta pressione di 1.500 pa o sovrappressione di 500 pa
Compartimentazione multipla EN 1363-1
Conforme (curva di prova standardizzata)
Compartimentazione singola EN 1363-1
Conforme (curva di prova standardizzata)
Metodo di attivazione
Per sistemi di attivazione automatica (AA), non adatta per sistemi di attivazione manuale (MA)
Resistenza alla corrosione ambienti umidi e salini EN 60068-2-52
Conformi alla norma
Ermeticità dell’involucro EN 1751
Classe C
Tenuta della pala EN 1751
Classe 3 minima
Le serrande sono disponibili in tutte le combinazioni tra le altezze e le basi riportate.
Fuoriuscita della pala: X = sul lato meccanismo, Y = sul lato parete
INGOMBRO DEGLI ATTUATORI MOTORIZZATI
Altezza An
mm
200 250 300 350 400 450 500
550
600
650
700
750 800 850 900 950 1000
Base Ln
mm
200 250 300 350 400 450 500
550
600
650
700
750 800 850 900 950 1000 1050
1100
1150
1200
An\Ln [mm]
x
y
200
-
4
250
-
29
300
-
54
350
-
79
400
-
104
450
-
129
500
-
154
550
9
179
600
34
204
650
59
229
700
84
254
750
109
279
800
134
304
850
159
329
900
184
354
950
209
379
1000
234
404
An < 300 mm
An > 300 mm
NF
SF
BLE
P
85
85
110
Q
100
100
110
Z
105
105
85
NF
SF
BLE
P 85
85
110
Q 100
100
110
Z 105
105
180
104
