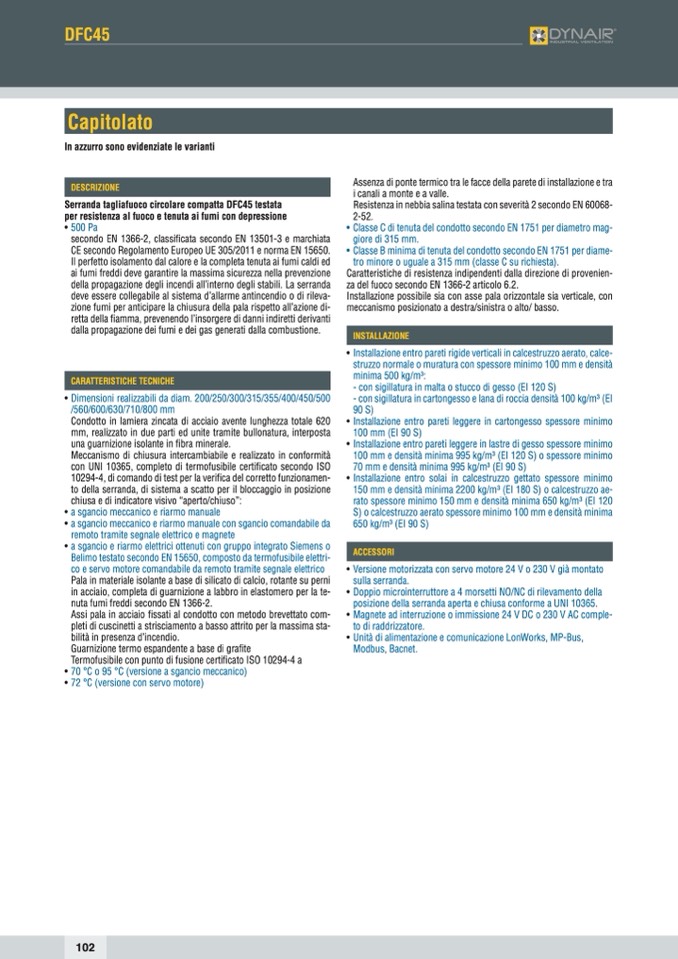

DFC45

Capitolato

In azzurro sono evidenziate le varianti

DESCRIZIONE

Serranda tagliafuoco circolare compatta DFC45 testata

per resistenza al fuoco e tenuta ai fumi con depressione

• 500 Pa

secondo EN 1366-2, classificata secondo EN 13501-3 e marchiata

CE secondo Regolamento Europeo UE 305/2011 e norma EN 15650.

Il perfetto isolamento dal calore e la completa tenuta ai fumi caldi ed

ai fumi freddi deve garantire la massima sicurezza nella prevenzione

della propagazione degli incendi all’interno degli stabili. La serranda

deve essere collegabile al sistema d’allarme antincendio o di rileva-

zione fumi per anticipare la chiusura della pala rispetto all’azione di-

retta della fiamma, prevenendo l’insorgere di danni indiretti derivanti

dalla propagazione dei fumi e dei gas generati dalla combustione.

CARATTERISTICHE TECNICHE

• Dimensioni realizzabili da diam. 200/250/300/315/355/400/450/500

/560/600/630/710/800 mm

Condotto in lamiera zincata di acciaio avente lunghezza totale 620

mm, realizzato in due parti ed unite tramite bullonatura, interposta

una guarnizione isolante in fibra minerale.

Meccanismo di chiusura intercambiabile e realizzato in conformità

con UNI 10365, completo di termofusibile certificato secondo ISO

10294-4, di comando di test per la verifica del corretto funzionamen-

to della serranda, di sistema a scatto per il bloccaggio in posizione

chiusa e di indicatore visivo “aperto/chiuso”:

• a sgancio meccanico e riarmo manuale

• a sgancio meccanico e riarmo manuale con sgancio comandabile da

remoto tramite segnale elettrico e magnete

• a sgancio e riarmo elettrici ottenuti con gruppo integrato Siemens o

Belimo testato secondo EN 15650, composto da termofusibile elettri-

co e servo motore comandabile da remoto tramite segnale elettrico

Pala in materiale isolante a base di silicato di calcio, rotante su perni

in acciaio, completa di guarnizione a labbro in elastomero per la te-

nuta fumi freddi secondo EN 1366-2.

Assi pala in acciaio fissati al condotto con metodo brevettato com-

pleti di cuscinetti a strisciamento a basso attrito per la massima sta-

bilità in presenza d’incendio.

Guarnizione termo espandente a base di grafite

Termofusibile con punto di fusione certificato ISO 10294-4 a

• 70 °C o 95 °C (versione a sgancio meccanico)

• 72 °C (versione con servo motore)

Assenza di ponte termico tra le facce della parete di installazione e tra

i canali a monte e a valle.

Resistenza in nebbia salina testata con severità 2 secondo EN 60068-

2-52.

• Classe C di tenuta del condotto secondo EN 1751 per diametro mag-

giore di 315 mm.

• Classe B minima di tenuta del condotto secondo EN 1751 per diame-

tro minore o uguale a 315 mm (classe C su richiesta).

Caratteristiche di resistenza indipendenti dalla direzione di provenien-

za del fuoco secondo EN 1366-2 articolo 6.2.

Installazione possibile sia con asse pala orizzontale sia verticale, con

meccanismo posizionato a destra/sinistra o alto/ basso.

INSTALLAZIONE

• Installazione entro pareti rigide verticali in calcestruzzo aerato, calce-

struzzo normale o muratura con spessore minimo 100 mm e densità

minima 500 kg/m3:

- con sigillatura in malta o stucco di gesso (EI 120 S)

- con sigillatura in cartongesso e lana di roccia densità 100 kg/m3 (EI

90 S)

• Installazione entro pareti leggere in cartongesso spessore minimo

100 mm (EI 90 S)

• Installazione entro pareti leggere in lastre di gesso spessore minimo

100 mm e densità minima 995 kg/m3 (EI 120 S) o spessore minimo

70 mm e densità minima 995 kg/m3 (EI 90 S)

• Installazione entro solai in calcestruzzo gettato spessore minimo

150 mm e densità minima 2200 kg/m3 (EI 180 S) o calcestruzzo ae-

rato spessore minimo 150 mm e densità minima 650 kg/m3 (EI 120

S) o calcestruzzo aerato spessore minimo 100 mm e densità minima

650 kg/m3 (EI 90 S)

ACCESSORI

• Versione motorizzata con servo motore 24 V o 230 V già montato

sulla serranda.

• Doppio microinterruttore a 4 morsetti NO/NC di rilevamento della

posizione della serranda aperta e chiusa conforme a UNI 10365.

• Magnete ad interruzione o immissione 24 V DC o 230 V AC comple-

to di raddrizzatore.

• Unità di alimentazione e comunicazione LonWorks, MP-Bus,

Modbus, Bacnet.
