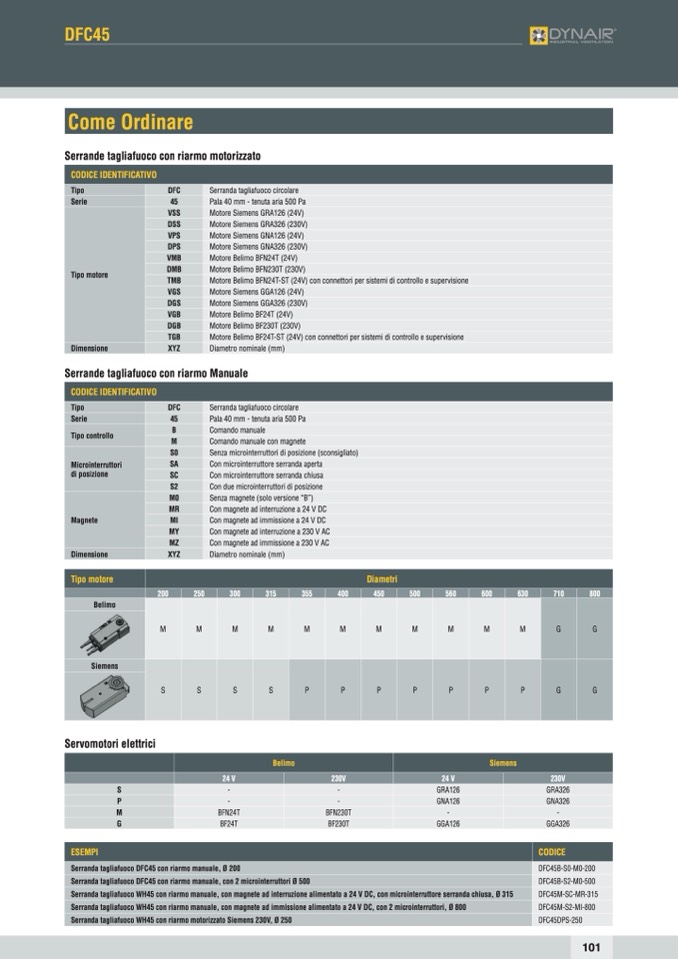

DFC45

Come Ordinare

Serrande tagliafuoco con riarmo motorizzato

CODICE IDENTIFICATIVO

Tipo

DFC

Serranda tagliafuoco circolare

Serie

45

Pala 40 mm - tenuta aria 500 Pa

Tipo motore

VSS

Motore Siemens GRA126 (24V)

DSS

Motore Siemens GRA326 (230V)

VPS

Motore Siemens GNA126 (24V)

DPS

Motore Siemens GNA326 (230V)

VMB

Motore Belimo BFN24T (24V)

DMB

Motore Belimo BFN230T (230V)

TMB

Motore Belimo BFN24T-ST (24V) con connettori per sistemi di controllo e supervisione

VGS

Motore Siemens GGA126 (24V)

DGS

Motore Siemens GGA326 (230V)

VGB

Motore Belimo BF24T (24V)

DGB

Motore Belimo BF230T (230V)

TGB

Motore Belimo BF24T-ST (24V) con connettori per sistemi di controllo e supervisione

Dimensione XYZ

Diametro nominale (mm)

Serrande tagliafuoco con riarmo Manuale

CODICE IDENTIFICATIVO

Tipo

DFC

Serranda tagliafuoco circolare

Serie

45

Pala 40 mm - tenuta aria 500 Pa

Tipo controllo

B

Comando manuale

M

Comando manuale con magnete

Microinterruttori

di posizione

S0

Senza microinterruttori di posizione (sconsigliato)

SA

Con microinterruttore serranda aperta

SC

Con microinterruttore serranda chiusa

S2

Con due microinterruttori di posizione

Magnete

M0

Senza magnete (solo versione “B”)

MR

Con magnete ad interruzione a 24 V DC

MI

Con magnete ad immissione a 24 V DC

MY

Con magnete ad interruzione a 230 V AC

MZ

Con magnete ad immissione a 230 V AC

Dimensione XYZ

Diametro nominale (mm)

Tipo motore

Diametri

200

250

300

315

355

400

450

500

560

600

630

710

800

Belimo

M

M

M

M

M

M

M

M

M

M

M

G

G

Siemens

Servomotori elettrici

S

S

S

S

P

P

P

P

P

P

P

G

G

Belimo

Siemens

24 V

230V

24 V

230V

S -

-

GRA126

GRA326

P -

-

GNA126

GNA326

M BFN24T

BFN230T

-

-

G BF24T

BF230T

GGA126

GGA326

ESEMPI

CODICE

Serranda tagliafuoco DFC45 con riarmo manuale, Ø 200

DFC45B-S0-M0-200

Serranda tagliafuoco DFC45 con riarmo manuale, con 2 microinterruttori Ø 500

DFC45B-S2-M0-500

Serranda tagliafuoco WH45 con riarmo manuale, con magnete ad interruzione alimentato a 24 V DC, con microinterruttore serranda chiusa, Ø 315

DFC45M-SC-MR-315

Serranda tagliafuoco WH45 con riarmo manuale, con magnete ad immissione alimentato a 24 V DC, con 2 microinterruttori, Ø 800

DFC45M-S2-MI-800

Serranda tagliafuoco WH45 con riarmo motorizzato Siemens 230V, Ø 250

DFC45DPS-250
