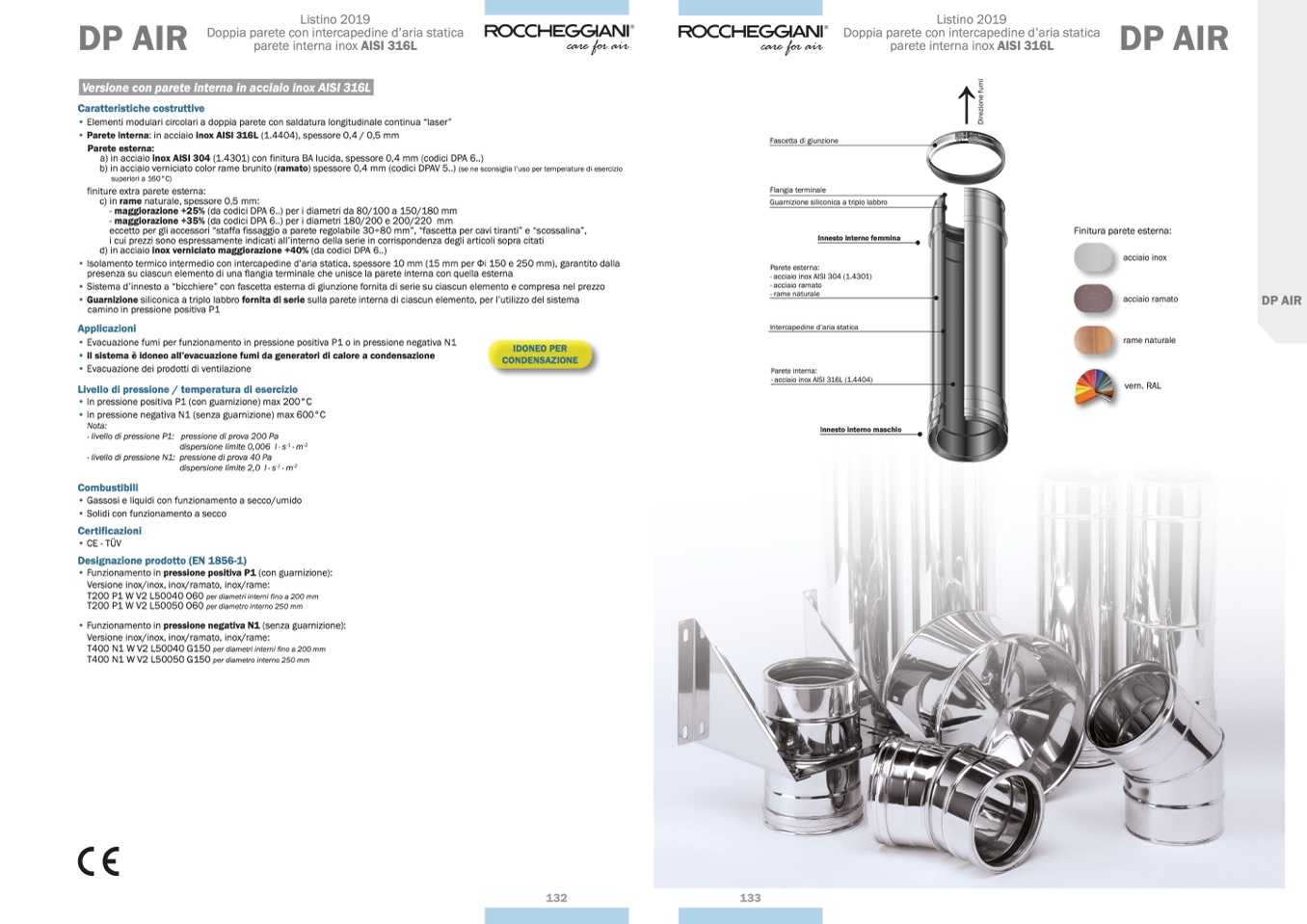

Listino 2019

Doppia parete con intercapedine d’aria statica

parete interna inox AISI 316L

Versione con parete interna in acciaio inox AISI 316L

Caratteristiche costruttive

• Elementi modulari circolari a doppia parete con saldatura longitudinale continua “laser”

• Parete interna: in acciaio inox AISI 316L (1.4404), spessore 0,4 / 0,5 mm

Parete esterna:

a) in acciaio inox AISI 304 (1.4301) con finitura BA lucida, spessore 0,4 mm (codici DPA 6..)

b) in acciaio verniciato color rame brunito (ramato) spessore 0,4 mm (codici DPAV 5..) (se ne sconsiglia l’uso per temperature di esercizio

superiori a 160°C)

finiture extra parete esterna:

c) in rame naturale, spessore 0,5 mm:

- maggiorazione +25% (da codici DPA 6..) per i diametri da 80/100 a 150/180 mm

- maggiorazione +35% (da codici DPA 6..) per i diametri 180/200 e 200/220 mm

eccetto per gli accessori “staffa fissaggio a parete regolabile 30÷80 mm”, “fascetta per cavi tiranti” e “scossalina”,

i cui prezzi sono espressamente indicati all’interno della serie in corrispondenza degli articoli sopra citati

d) in acciaio inox verniciato maggiorazione +40% (da codici DPA 6..)

• Isolamento termico intermedio con intercapedine d’aria statica, spessore 10 mm (15 mm per Фi 150 e 250 mm), garantito dalla

presenza su ciascun elemento di una flangia terminale che unisce la parete interna con quella esterna

• Sistema d’innesto a “bicchiere” con fascetta esterna di giunzione fornita di serie su ciascun elemento e compresa nel prezzo

• Guarnizione siliconica a triplo labbro fornita di serie sulla parete interna di ciascun elemento, per l’utilizzo del sistema

camino in pressione positiva P1

Applicazioni

• Evacuazione fumi per funzionamento in pressione positiva P1 o in pressione negativa N1

• Il sistema è idoneo all’evacuazione fumi da generatori di calore a condensazione

• Evacuazione dei prodotti di ventilazione

Livello di pressione / temperatura di esercizio

• In pressione positiva P1 (con guarnizione) max 200°C

• In pressione negativa N1 (senza guarnizione) max 600°C

Nota:

- livello di pressione P1: pressione di prova 200 Pa

dispersione limite 0,006 l · s

-1

· m

-2

- livello di pressione N1: pressione di prova 40 Pa

dispersione limite 2,0 l · s

-1

· m

-2

Combustibili

• Gassosi e liquidi con funzionamento a secco/umido

• Solidi con funzionamento a secco

Certificazioni

• CE - TÜV

Designazione prodotto (EN 1856-1)

• Funzionamento in pressione positiva P1 (con guarnizione):

Versione inox/inox, inox/ramato, inox/rame:

T200 P1 W V2 L50040 O60 per diametri interni fino a 200 mm

T200 P1 W V2 L50050 O60 per diametro interno 250 mm

• Funzionamento in pressione negativa N1 (senza guarnizione):

Versione inox/inox, inox/ramato, inox/rame:

T400 N1 W V2 L50040 G150 per diametri interni fino a 200 mm

T400 N1 W V2 L50050 G150 per diametro interno 250 mm

Listino 2019

Doppia parete con intercapedine d’aria statica

parete interna inox AISI 316L

DP AIR

DP AIR

Fascetta di giunzione

Flangia terminale

Guarnizione siliconica a triplo labbro

Innesto interno femmina

Parete esterna:

- acciaio inox AISI 304 (1.4301)

- acciaio ramato

- rame naturale

Intercapedine d’aria statica

Parete interna:

- acciaio inox AISI 316L (1.4404)

Innesto interno maschio

Finitura parete esterna:

acciaio inox

acciaio ramato

rame naturale

vern. RAL

DP AIR

IDONEO PER

CONDENSAZIONE
