Doppia parete con intercapedine d’aria statica
parete interna in polimero plastico “PPs”
Versione con parete interna in polimero plastico “PPs”
Caratteristiche costruttive
• Elementi modulari circolari a doppia parete
• Parete interna: in polimero plastico “PPs”
Parete esterna:
d) in acciaio inox AISI 304 (1.4301) con finitura BA lucida, spessore 0,4 mm (codici DPAP 6..)
e) in rame naturale spessore 0,5 mm (codici DPAP 5..)
• Isolamento termico intermedio con intercapedine d’aria statica, spessore 10 mm
• Sistema d’innesto SMART senza fascetta di giunzione per garantire un’estrema facilità/velocità di installazione del condotto
fumario, assicurando un gradevole effetto estetico. E’ consigliabile utilizzare la fascetta di giunzione nei tratti suborizzontali,
nei tratti terminali a sbalzo e con l’impiego del terminale troncoconico
• Guarnizione in EPDM fornita di serie sulla parete interna di ciascun elemento, per garantire una perfetta tenuta alle pressioni
e una impermeabilità alle condense
Applicazioni
• Evacuazione fumi da generatori di calore a condensazione con funzionamento ad umido in pressione positiva H1
• Evacuazione dei prodotti di ventilazione e dei vapori di cottura
Livello di pressione / temperatura di esercizio
• In pressione positiva H1 max 120°C
Nota:
- livello di pressione H1: pressione di prova 5000 Pa
dispersione limite 0,006 l · s
-1
· m
-2
Combustibili
• Gassosi e liquidi con funzionamento ad umido
Certificazioni
• CE - TÜV
Designazione parete interna prodotto (EN 14471)
T120H1 W2O20LIEU
Listino 2019

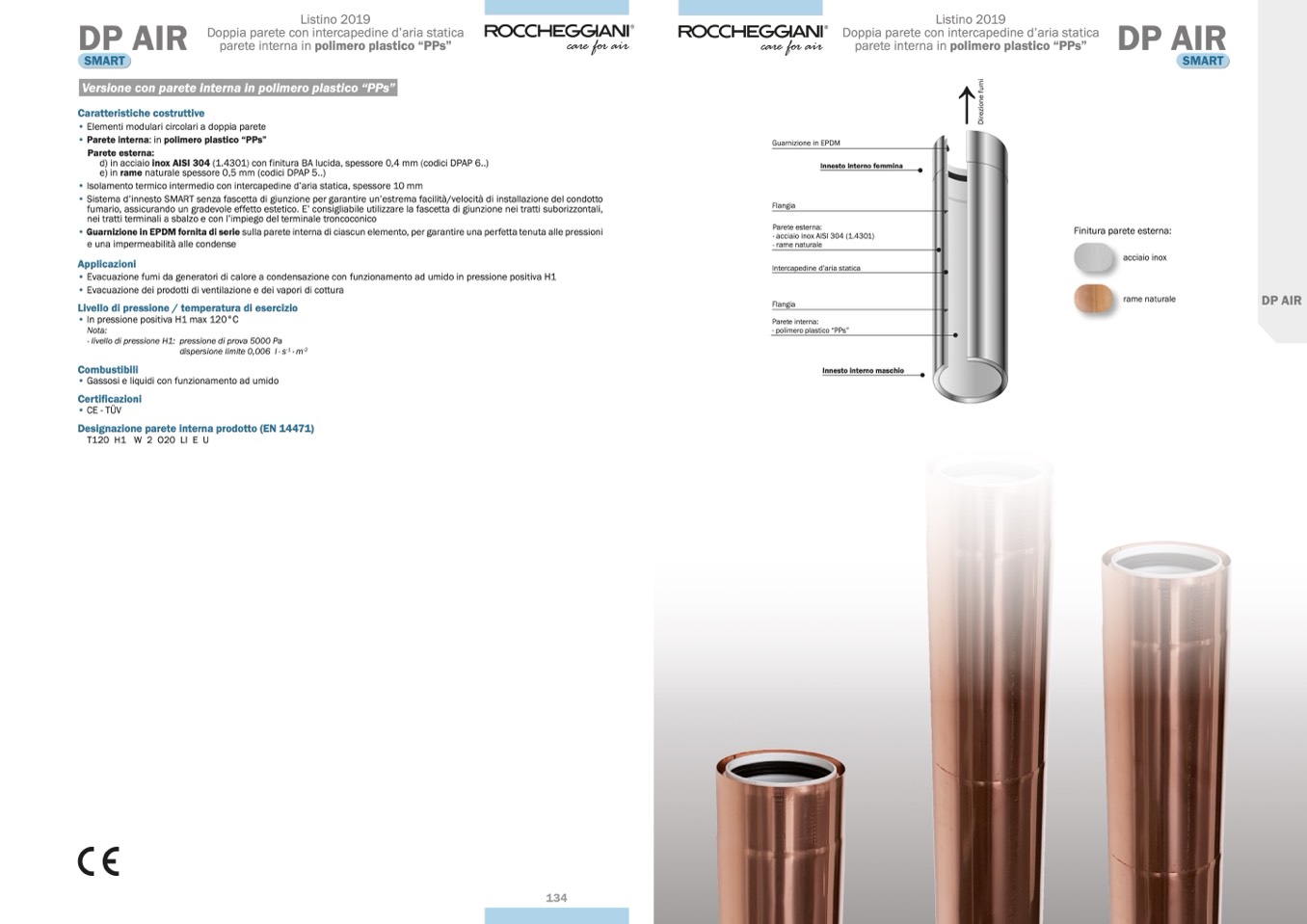

Doppia parete con intercapedine d’aria statica
parete interna in polimero plastico “PPs”
DP AIR
SMART
DP AIR
SMART
Guarnizione in EPDM
Innesto interno femmina
Flangia
Parete esterna:
- acciaio inox AISI 304 (1.4301)
- rame naturale
Intercapedine d’aria statica
Flangia
Parete interna:
- polimero plastico “PPs”
Innesto interno maschio
Finitura parete esterna:
acciaio inox
rame naturale
DP AIR
134
135
D
i
r
e
z
i
o
n
e
f
u
m
i
