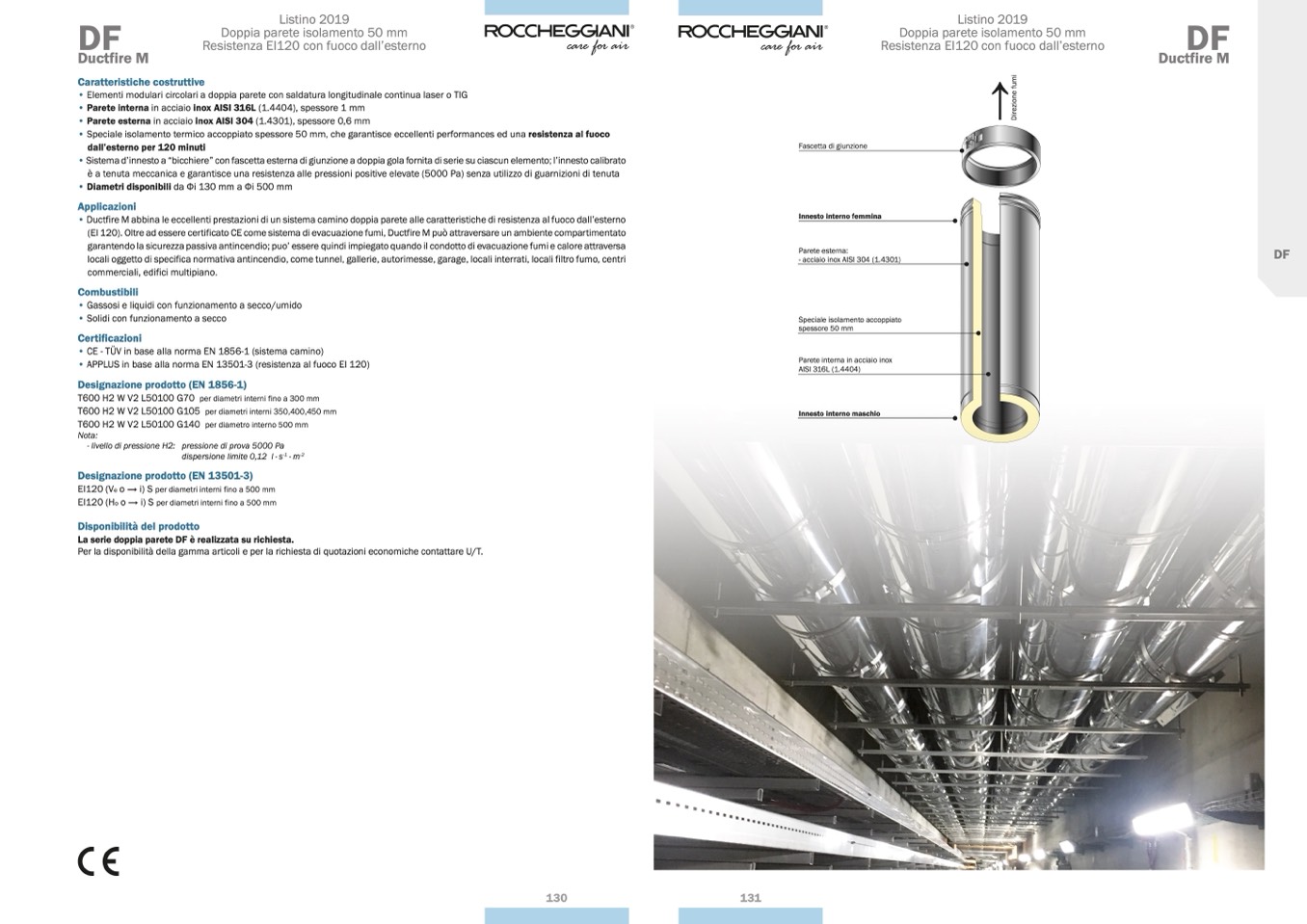

DF

Ductfire M

Listino 2019

Doppia parete isolamento 50 mm

Resistenza EI120 con fuoco dall’esterno

Listino 2019

Doppia parete isolamento 50 mm

Resistenza EI120 con fuoco dall’esterno

DF

Ductfire M

Caratteristiche costruttive

• Elementi modulari circolari a doppia parete con saldatura longitudinale continua laser o TIG

• Parete interna in acciaio inox AISI 316L (1.4404), spessore 1 mm

• Parete esterna in acciaio inox AISI 304 (1.4301), spessore 0,6 mm

• Speciale isolamento termico accoppiato spessore 50 mm, che garantisce eccellenti performances ed una resistenza al fuoco

dall’esterno per 120 minuti

• Sistema d’innesto a “bicchiere” con fascetta esterna di giunzione a doppia gola fornita di serie su ciascun elemento; l’innesto calibrato

è a tenuta meccanica e garantisce una resistenza alle pressioni positive elevate (5000 Pa) senza utilizzo di guarnizioni di tenuta

• Diametri disponibili da Фi 130 mm a Фi 500 mm

Applicazioni

• Ductfire M abbina le eccellenti prestazioni di un sistema camino doppia parete alle caratteristiche di resistenza al fuoco dall’esterno

(EI 120). Oltre ad essere certificato CE come sistema di evacuazione fumi, Ductfire M può attraversare un ambiente compartimentato

garantendo la sicurezza passiva antincendio; puo’ essere quindi impiegato quando il condotto di evacuazione fumi e calore attraversa

locali oggetto di specifica normativa antincendio, come tunnel, gallerie, autorimesse, garage, locali interrati, locali filtro fumo, centri

commerciali, edifici multipiano.

Combustibili

• Gassosi e liquidi con funzionamento a secco/umido

• Solidi con funzionamento a secco

Certificazioni

• CE - TÜV in base alla norma EN 1856-1 (sistema camino)

• APPLUS in base alla norma EN 13501-3 (resistenza al fuoco EI 120)

Designazione prodotto (EN 1856-1)

T600 H2 W V2 L50100 G70 per diametri interni fino a 300 mm

T600 H2 W V2 L50100 G105 per diametri interni 350,400,450 mm

T600 H2 W V2 L50100 G140 per diametro interno 500 mm

Nota:

- livello di pressione H2: pressione di prova 5000 Pa

dispersione limite 0,12 l · s

-1

· m

-2

Designazione prodotto (EN 13501-3)

EI120 (V

e

o → i) S per diametri interni fino a 500 mm

EI120 (H

o

o → i) S per diametri interni fino a 500 mm

Disponibilità del prodotto

La serie doppia parete DF è realizzata su richiesta.

Per la disponibilità della gamma articoli e per la richiesta di quotazioni economiche contattare U/T.

Fascetta di giunzione

Innesto interno femmina

Parete esterna:

- acciaio inox AISI 304 (1.4301)

Speciale isolamento accoppiato

spessore 50 mm

Parete interna in acciaio inox

AISI 316L (1.4404)

Innesto interno maschio

DF

130

131

D

i

r

e

z

i

o

n

e

f

u

m

i
