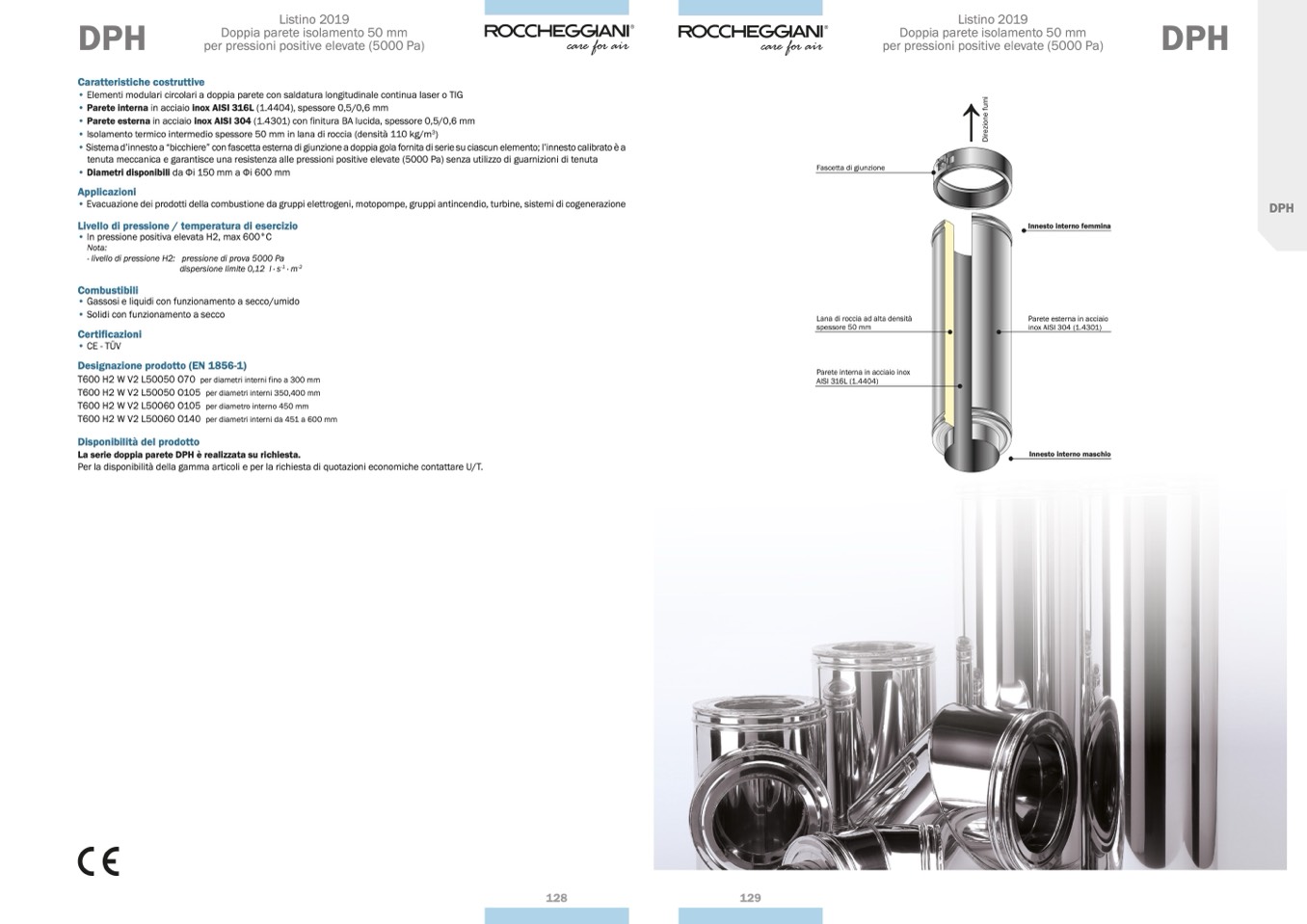

Listino 2019
Doppia parete isolamento 50 mm
per pressioni positive elevate (5000 Pa)
Caratteristiche costruttive
• Elementi modulari circolari a doppia parete con saldatura longitudinale continua laser o TIG
• Parete interna in acciaio inox AISI 316L (1.4404), spessore 0,5/0,6 mm
• Parete esterna in acciaio inox AISI 304 (1.4301) con finitura BA lucida, spessore 0,5/0,6 mm
• Isolamento termico intermedio spessore 50 mm in lana di roccia (densità 110 kg/m
3
)
• Sistema d’innesto a “bicchiere” con fascetta esterna di giunzione a doppia gola fornita di serie su ciascun elemento; l’innesto calibrato è a
tenuta meccanica e garantisce una resistenza alle pressioni positive elevate (5000 Pa) senza utilizzo di guarnizioni di tenuta
• Diametri disponibili da Фi 150 mm a Фi 600 mm
Applicazioni
• Evacuazione dei prodotti della combustione da gruppi elettrogeni, motopompe, gruppi antincendio, turbine, sistemi di cogenerazione
Livello di pressione / temperatura di esercizio
• In pressione positiva elevata H2, max 600°C
Nota:
- livello di pressione H2: pressione di prova 5000 Pa
dispersione limite 0,12 l · s
-1
· m
-2
Combustibili
• Gassosi e liquidi con funzionamento a secco/umido
• Solidi con funzionamento a secco
Certificazioni
• CE - TÜV
Designazione prodotto (EN 1856-1)
T600 H2 W V2 L50050 O70 per diametri interni fino a 300 mm
T600 H2 W V2 L50050 O105 per diametri interni 350,400 mm
T600 H2 W V2 L50060 O105 per diametro interno 450 mm
T600 H2 W V2 L50060 O140 per diametri interni da 451 a 600 mm
Disponibilità del prodotto
La serie doppia parete DPH è realizzata su richiesta.
Per la disponibilità della gamma articoli e per la richiesta di quotazioni economiche contattare U/T.
Listino 2019
Doppia parete isolamento 50 mm
per pressioni positive elevate (5000 Pa)
DPH
DPH
DPH
Fascetta di giunzione
Lana di roccia ad alta densità
spessore 50 mm
Parete interna in acciaio inox
AISI 316L (1.4404)
Innesto interno femmina
Parete esterna in acciaio
inox AISI 304 (1.4301)
Innesto interno maschio
