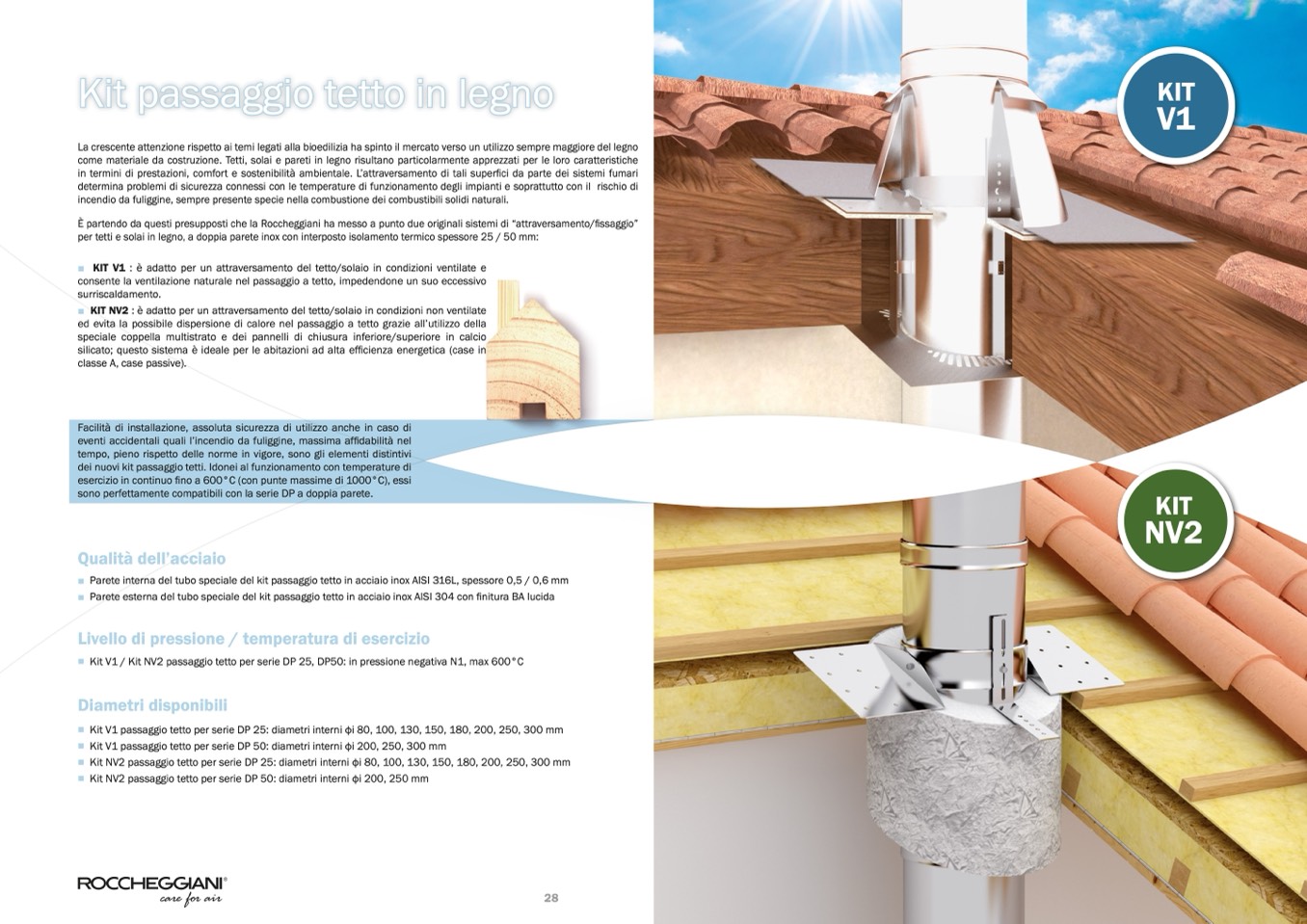

Kit passaggio tetto in legno

La crescente attenzione rispetto ai temi legati alla bioedilizia ha spinto il mercato verso un utilizzo sempre maggiore del legno

come materiale da costruzione. Tetti, solai e pareti in legno risultano particolarmente apprezzati per le loro caratteristiche

in termini di prestazioni, comfort e sostenibilità ambientale. L’attraversamento di tali superfici da parte dei sistemi fumari

determina problemi di sicurezza connessi con le temperature di funzionamento degli impianti e soprattutto con il rischio di

incendio da fuliggine, sempre presente specie nella combustione dei combustibili solidi naturali.

È partendo da questi presupposti che la Roccheggiani ha messo a punto due originali sistemi di “attraversamento/fissaggio”

per tetti e solai in legno, a doppia parete inox con interposto isolamento termico spessore 25 / 50 mm:

■ KIT V1 : è adatto per un attraversamento del tetto/solaio in condizioni ventilate e

consente la ventilazione naturale nel passaggio a tetto, impedendone un suo eccessivo

surriscaldamento.

■ KIT NV2 : è adatto per un attraversamento del tetto/solaio in condizioni non ventilate

ed evita la possibile dispersione di calore nel passaggio a tetto grazie all’utilizzo della

speciale coppella multistrato e dei pannelli di chiusura inferiore/superiore in calcio

silicato; questo sistema è ideale per le abitazioni ad alta efficienza energetica (case in

classe A, case passive).

Qualità dell’acciaio

■ Parete interna del tubo speciale del kit passaggio tetto in acciaio inox AISI 316L, spessore 0,5 / 0,6 mm

■ Parete esterna del tubo speciale del kit passaggio tetto in acciaio inox AISI 304 con finitura BA lucida

Livello di pressione / temperatura di esercizio

■ Kit V1 / Kit NV2 passaggio tetto per serie DP 25, DP50: in pressione negativa N1, max 600°C

Diametri disponibili

■ Kit V1 passaggio tetto per serie DP 25: diametri interni фi 80, 100, 130, 150, 180, 200, 250, 300 mm

■ Kit V1 passaggio tetto per serie DP 50: diametri interni фi 200, 250, 300 mm

■ Kit NV2 passaggio tetto per serie DP 25: diametri interni фi 80, 100, 130, 150, 180, 200, 250, 300 mm

■ Kit NV2 passaggio tetto per serie DP 50: diametri interni фi 200, 250 mm

KIT

V1

Facilità di installazione, assoluta sicurezza di utilizzo anche in caso di

eventi accidentali quali l’incendio da fuliggine, massima affidabilità nel

tempo, pieno rispetto delle norme in vigore, sono gli elementi distintivi

dei nuovi kit passaggio tetti. Idonei al funzionamento con temperature di

esercizio in continuo fino a 600°C (con punte massime di 1000°C), essi

sono perfettamente compatibili con la serie DP a doppia parete.

KIT

NV2
