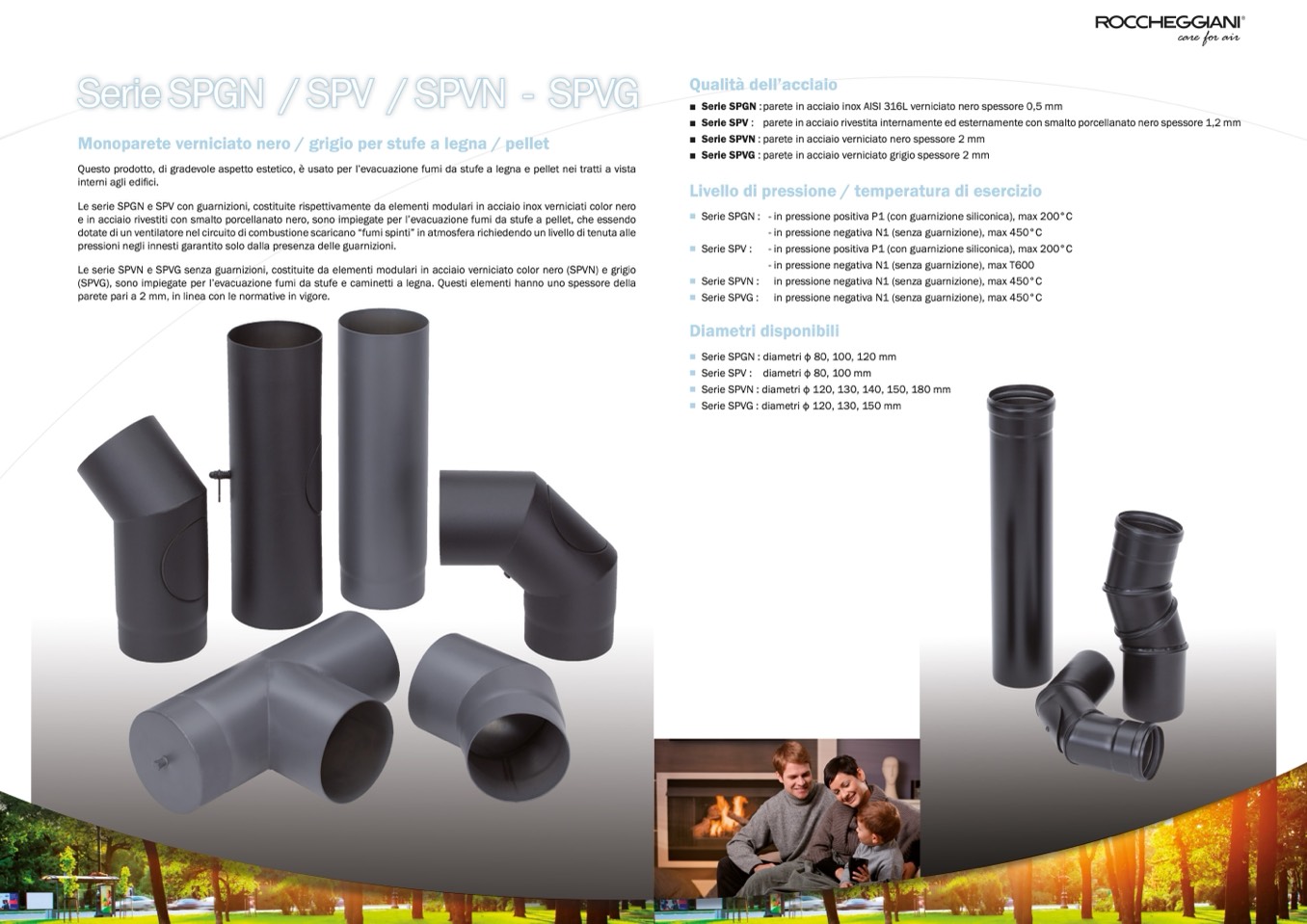

SerieSPGN /SPV /SPVN - SPVG

Monoparete verniciato nero / grigio per stufe a legna / pellet

Questo prodotto, di gradevole aspetto estetico, è usato per l’evacuazione fumi da stufe a legna e pellet nei tratti a vista

interni agli edifici.

Le serie SPGN e SPV con guarnizioni, costituite rispettivamente da elementi modulari in acciaio inox verniciati color nero

e in acciaio rivestiti con smalto porcellanato nero, sono impiegate per l’evacuazione fumi da stufe a pellet, che essendo

dotate di un ventilatore nel circuito di combustione scaricano “fumi spinti” in atmosfera richiedendo un livello di tenuta alle

pressioni negli innesti garantito solo dalla presenza delle guarnizioni.

Le serie SPVN e SPVG senza guarnizioni, costituite da elementi modulari in acciaio verniciato color nero (SPVN) e grigio

(SPVG), sono impiegate per l’evacuazione fumi da stufe e caminetti a legna. Questi elementi hanno uno spessore della

parete pari a 2 mm, in linea con le normative in vigore.

Qualità dell’acciaio

■ Serie SPGN : parete in acciaio inox AISI 316L verniciato nero spessore 0,5 mm

■ Serie SPV : parete in acciaio rivestita internamente ed esternamente con smalto porcellanato nero spessore 1,2 mm

■ Serie SPVN : parete in acciaio verniciato nero spessore 2 mm

■ Serie SPVG : parete in acciaio verniciato grigio spessore 2 mm

Livello di pressione / temperatura di esercizio

■ Serie SPGN : - in pressione positiva P1 (con guarnizione siliconica), max 200°C

- in pressione negativa N1 (senza guarnizione), max 450°C

■ Serie SPV :

■ Serie SPVN :

- in pressione positiva P1 (con guarnizione siliconica), max 200°C

- in pressione negativa N1 (senza guarnizione), max T600

in pressione negativa N1 (senza guarnizione), max 450°C

in pressione negativa N1 (senza guarnizione), max 450°C

■ Serie SPVG :

Diametri disponibili

■ Serie SPGN : diametri ф 80, 100, 120 mm

■ Serie SPV : diametri ф 80, 100 mm

■ Serie SPVN : diametri ф 120, 130, 140, 150, 180 mm

■ Serie SPVG : diametri ф 120, 130, 150 mm
