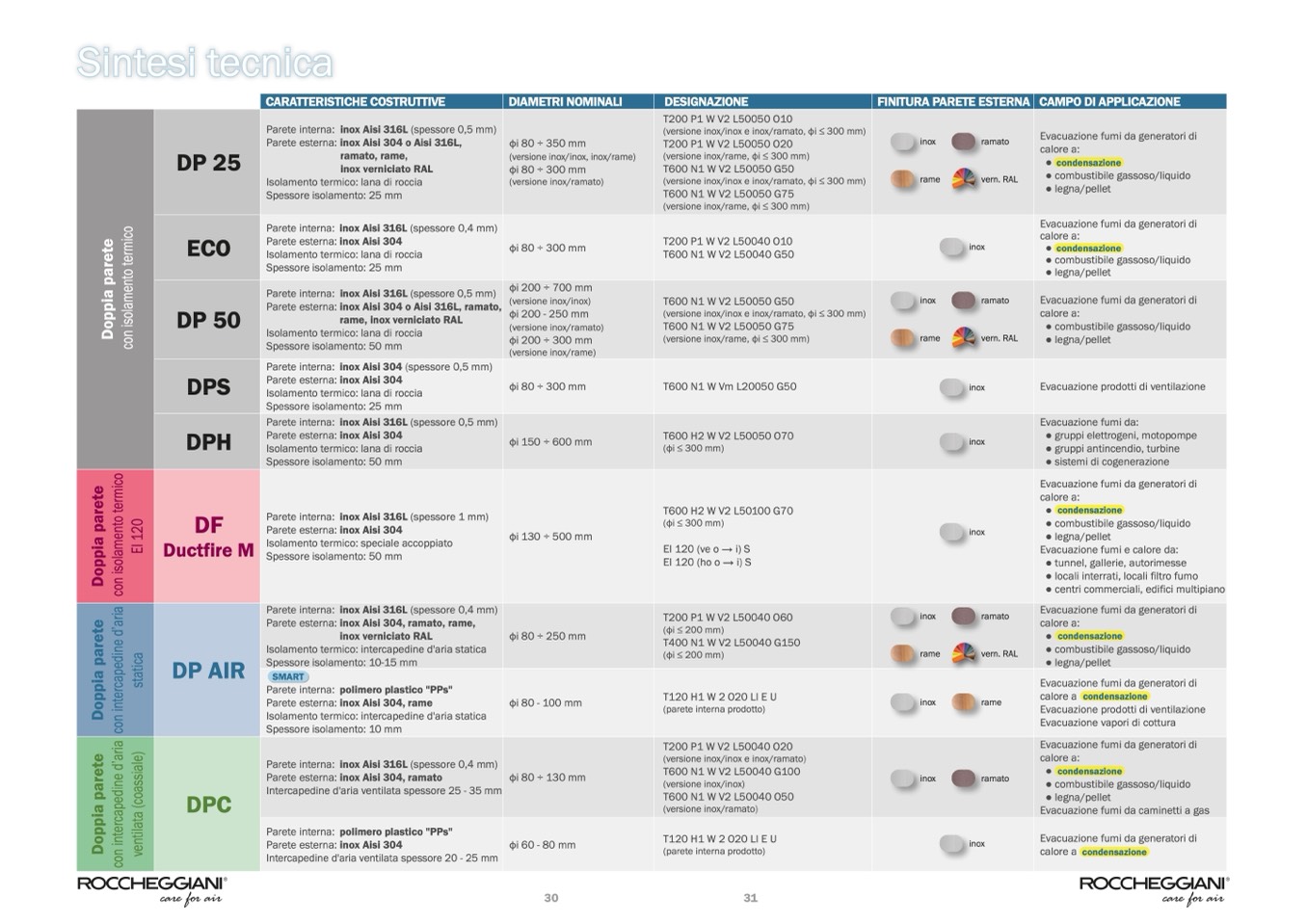

Sintesi tecnica

CARATTERISTICHE COSTRUTTIVE

DIAMETRI NOMINALI

DESIGNAZIONE

FINITURA PARETE ESTERNA

CAMPO DI APPLICAZIONE

DP 25

Parete interna: inox Aisi 316L (spessore 0,5 mm)

Parete esterna: inox Aisi 304 o Aisi 316L,

ramato, rame,

inox verniciato RAL

Isolamento termico: lana di roccia

Spessore isolamento: 25 mm

фi 80 ÷ 350 mm

(versione inox/inox, inox/rame)

фi 80 ÷ 300 mm

(versione inox/ramato)

T200 P1 W V2 L50050 O10

(versione inox/inox e inox/ramato, фi ≤ 300 mm)

T200 P1 W V2 L50050 O20

(versione inox/rame, фi ≤ 300 mm)

T600 N1 W V2 L50050 G50

(versione inox/inox e inox/ramato, фi ≤ 300 mm)

T600 N1 W V2 L50050 G75

(versione inox/rame, фi ≤ 300 mm)

inox

ramato

rame

vern. RAL

Evacuazione fumi da generatori di

calore a:

● condensazione

● combustibile gassoso/liquido

● legna/pellet

ECO

Parete interna: inox Aisi 316L (spessore 0,4 mm)

Parete esterna: inox Aisi 304

Isolamento termico: lana di roccia

Spessore isolamento: 25 mm

фi 80 ÷ 300 mm

T200 P1 W V2 L50040 O10

T600 N1 W V2 L50040 G50

inox

Evacuazione fumi da generatori di

calore a:

● condensazione

● combustibile gassoso/liquido

● legna/pellet

DP 50

Parete interna: inox Aisi 316L (spessore 0,5 mm)

Parete esterna: inox Aisi 304 o Aisi 316L, ramato,

rame, inox verniciato RAL

Isolamento termico: lana di roccia

Spessore isolamento: 50 mm

фi 200 ÷ 700 mm

(versione inox/inox)

фi 200 - 250 mm

(versione inox/ramato)

фi 200 ÷ 300 mm

(versione inox/rame)

T600 N1 W V2 L50050 G50

(versione inox/inox e inox/ramato, фi ≤ 300 mm)

T600 N1 W V2 L50050 G75

(versione inox/rame, фi ≤ 300 mm)

inox

ramato

rame

vern. RAL

Evacuazione fumi da generatori di

calore a:

● combustibile gassoso/liquido

● legna/pellet

DPS

Parete interna: inox Aisi 304 (spessore 0,5 mm)

Parete esterna: inox Aisi 304

Isolamento termico: lana di roccia

Spessore isolamento: 25 mm

фi 80 ÷ 300 mm

T600 N1 W Vm L20050 G50

inox

Evacuazione prodotti di ventilazione

DPH

Parete interna: inox Aisi 316L (spessore 0,5 mm)

Parete esterna: inox Aisi 304

Isolamento termico: lana di roccia

Spessore isolamento: 50 mm

фi 150 ÷ 600 mm

T600 H2 W V2 L50050 O70

(фi ≤ 300 mm)

inox

Evacuazione fumi da:

● gruppi elettrogeni, motopompe

● gruppi antincendio, turbine

● sistemi di cogenerazione

DF

Ductfire M

Parete interna: inox Aisi 316L (spessore 1 mm)

Parete esterna: inox Aisi 304

Isolamento termico: speciale accoppiato

Spessore isolamento: 50 mm

фi 130 ÷ 500 mm

T600 H2 W V2 L50100 G70

(фi ≤ 300 mm)

EI 120 (ve o → i) S

EI 120 (ho o → i) S

inox

Evacuazione fumi da generatori di

calore a:

● condensazione

● combustibile gassoso/liquido

● legna/pellet

Evacuazione fumi e calore da:

● tunnel, gallerie, autorimesse

● locali interrati, locali filtro fumo

● centri commerciali, edifici multipiano

DP AIR

Parete interna: inox Aisi 316L (spessore 0,4 mm)

Parete esterna: inox Aisi 304, ramato, rame,

inox verniciato RAL

Isolamento termico: intercapedine d'aria statica

Spessore isolamento: 10-15 mm

фi 80 ÷ 250 mm

T200 P1 W V2 L50040 O60

(фi ≤ 200 mm)

T400 N1 W V2 L50040 G150

(фi ≤ 200 mm)

inox

ramato

rame

vern. RAL

Evacuazione fumi da generatori di

calore a:

● condensazione

● combustibile gassoso/liquido

● legna/pellet

SMART

Parete interna: polimero plastico "PPs"

Parete esterna: inox Aisi 304, rame

Isolamento termico: intercapedine d'aria statica

Spessore isolamento: 10 mm

фi 80 - 100 mm

T120 H1 W 2 O20 LI E U

(parete interna prodotto)

inox

rame

Evacuazione fumi da generatori di

calore a condensazione

Evacuazione prodotti di ventilazione

Evacuazione vapori di cottura

DPC

Parete interna: inox Aisi 316L (spessore 0,4 mm)

Parete esterna: inox Aisi 304, ramato

Intercapedine d'aria ventilata spessore 25 - 35 mm

фi 80 ÷ 130 mm

T200 P1 W V2 L50040 O20

(versione inox/inox e inox/ramato)

T600 N1 W V2 L50040 G100

(versione inox/inox)

T600 N1 W V2 L50040 O50

(versione inox/ramato)

inox

ramato

Evacuazione fumi da generatori di

calore a:

● condensazione

● combustibile gassoso/liquido

● legna/pellet

Evacuazione fumi da caminetti a gas

Parete interna: polimero plastico "PPs"

Parete esterna: inox Aisi 304

Intercapedine d'aria ventilata spessore 20 - 25 mm

фi 60 - 80 mm

T120 H1 W 2 O20 LI E U

(parete interna prodotto)

inox

Evacuazione fumi da generatori di

calore a condensazione
