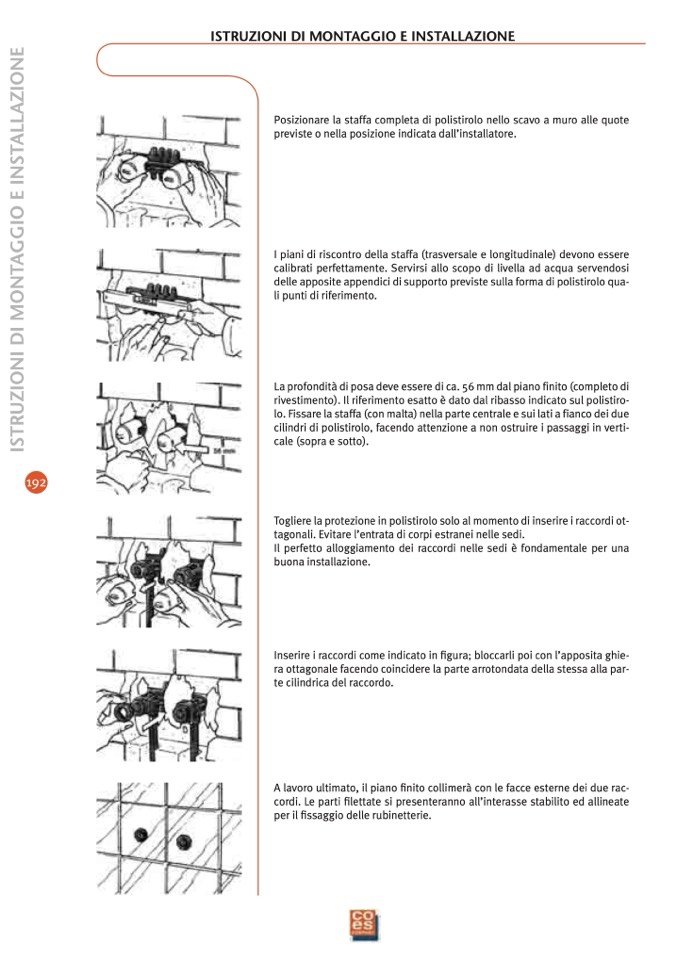

ISTRUZIONI DI MONTAGGIO E INSTALLAZIONE

192

Posizionare la staffa completa di polistirolo nello scavo a muro alle quote

previste o nella posizione indicata dall’installatore.

I piani di riscontro della staffa (trasversale e longitudinale) devono essere

calibrati perfettamente. Servirsi allo scopo di livella ad acqua servendosi

delle apposite appendici di supporto previste sulla forma di polistirolo qua-

li punti di riferimento.

La profondità di posa deve essere di ca. 56 mm dal piano finito (completo di

rivestimento). Il riferimento esatto è dato dal ribasso indicato sul polistiro-

lo. Fissare la staffa (con malta) nella parte centrale e sui lati a fianco dei due

cilindri di polistirolo, facendo attenzione a non ostruire i passaggi in verti-

cale (sopra e sotto).

Togliere la protezione in polistirolo solo al momento di inserire i raccordi ot-

tagonali. Evitare l’entrata di corpi estranei nelle sedi.

Il perfetto alloggiamento dei raccordi nelle sedi è fondamentale per una

buona installazione.

Inserire i raccordi come indicato in figura; bloccarli poi con l’apposita ghie-

ra ottagonale facendo coincidere la parte arrotondata della stessa alla par-

te cilindrica del raccordo.

A lavoro ultimato, il piano finito collimerà con le facce esterne dei due rac-

cordi. Le parti filettate si presenteranno all’interasse stabilito ed allineate

per il fissaggio delle rubinetterie.
