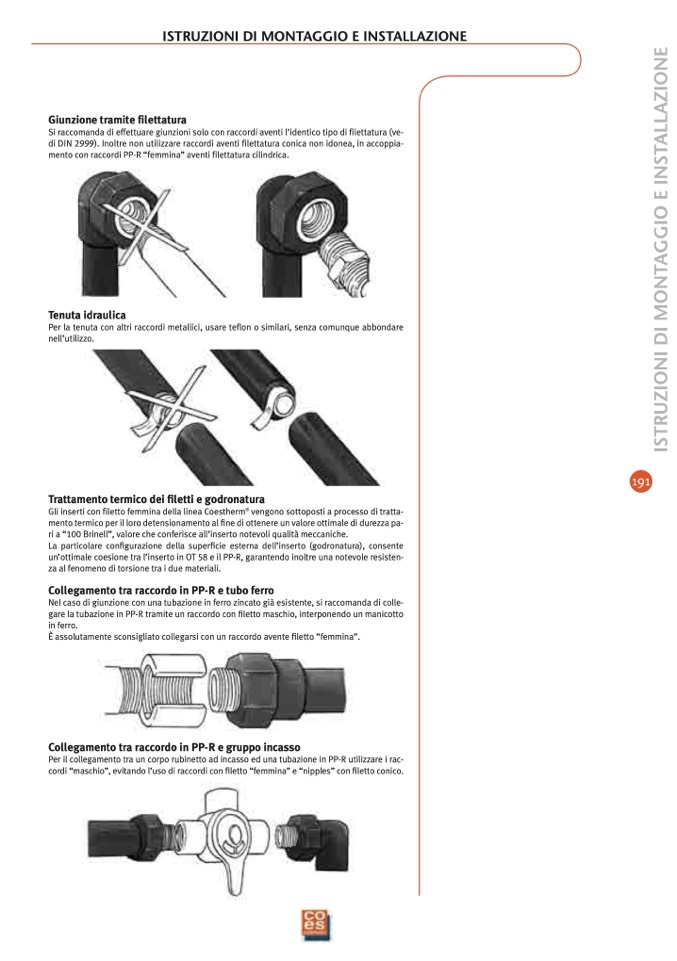

ISTRUZIONI DI MONTAGGIO E INSTALLAZIONE

Giunzione tramite filettatura

Si raccomanda di effettuare giunzioni solo con raccordi aventi l’identico tipo di filettatura (ve-

di DIN

2999

). Inoltre non utilizzare raccordi aventi filettatura conica non idonea, in accoppia-

mento con raccordi PP-R “femmina” aventi filettatura cilindrica.

Tenuta idraulica

Per la tenuta con altri raccordi metallici, usare teflon o similari, senza comunque abbondare

nell’utilizzo.

Trattamento termico dei filetti e godronatura

Gli inserti con filetto femmina della linea Coestherm

®

vengono sottoposti a processo di tratta-

mento termico per il loro detensionamento al fine di ottenere un valore ottimale di durezza pa-

ri a “

100

Brinell”, valore che conferisce all’inserto notevoli qualità meccaniche.

La particolare configurazione della superficie esterna dell’inserto (godronatura), consente

un’ottimale coesione tra l’inserto in OT

58

e il PP-R, garantendo inoltre una notevole resisten-

za al fenomeno di torsione tra i due materiali.

Collegamento tra raccordo in PP-R e tubo ferro

Nel caso di giunzione con una tubazione in ferro zincato già esistente, si raccomanda di colle-

gare la tubazione in PP-R tramite un raccordo con filetto maschio, interponendo un manicotto

in ferro.

È assolutamente sconsigliato collegarsi con un raccordo avente filetto “femmina”.

Collegamento tra raccordo in PP-R e gruppo incasso

Per il collegamento tra un corpo rubinetto ad incasso ed una tubazione in PP-R utilizzare i rac-

cordi “maschio”, evitando l’uso di raccordi con filetto “femmina” e “nipples” con filetto conico.
