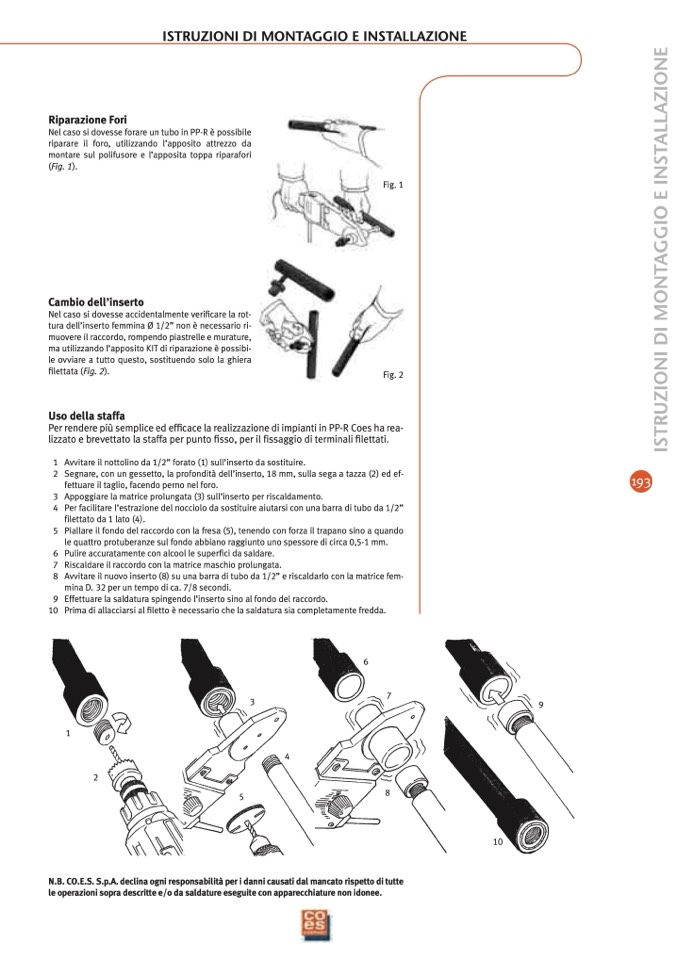

ISTRUZIONI DI MONTAGGIO E INSTALLAZIONE
Riparazione Fori
Nel caso si dovesse forare un tubo in PP-R è possibile
riparare il foro, utilizzando l’apposito attrezzo da
montare sul polifusore e l’apposita toppa riparafori
(Fig.
1
).
Cambio dell’inserto
Nel caso si dovesse accidentalmente verificare la rot-
tura dell’inserto femmina Ø
1/2
” non è necessario ri-
muovere il raccordo, rompendo piastrelle e murature,
ma utilizzando l’apposito KIT di riparazione è possibi-
le ovviare a tutto questo, sostituendo solo la ghiera
filettata (Fig.
2
).
Uso della staffa
Fig.
1
Per rendere più semplice ed efficace la realizzazione di impianti in PP-R Coes ha rea-
lizzato e brevettato la staffa per punto fisso, per il fissaggio di terminali filettati.
1
Avvitare il nottolino da
1/2
” forato (
1
) sull’inserto da sostituire.
2
Segnare, con un gessetto, la profondità dell’inserto,
18
mm, sulla sega a tazza (
2
) ed ef-
fettuare il taglio, facendo perno nel foro.
3
Appoggiare la matrice prolungata (
3
) sull’inserto per riscaldamento.
4
Per facilitare l’estrazione del nocciolo da sostituire aiutarsi con una barra di tubo da
1/2
”
filettato da
1
lato (
4
).
5
Piallare il fondo del raccordo con la fresa (
5
), tenendo con forza il trapano sino a quando
le quattro protuberanze sul fondo abbiano raggiunto uno spessore di circa
0,5-1
mm.
6
Pulire accuratamente con alcool le superfici da saldare.
7
Riscaldare il raccordo con la matrice maschio prolungata.
8
Avvitare il nuovo inserto (
8
) su una barra di tubo da
1/2
” e riscaldarlo con la matrice fem-
mina D.
32
per un tempo di ca.
7/8
secondi.
9
Effettuare la saldatura spingendo l’inserto sino al fondo del raccordo.
10
Prima di allacciarsi al filetto è necessario che la saldatura sia completamente fredda.
193
Fig.
2
1
2
3
5
7
8
9
4
6
10
N.B. CO.E.S. S.p.A. declina ogni responsabilità per i danni causati dal mancato rispetto di tutte
le operazioni sopra descritte e/o da saldature eseguite con apparecchiature non idonee.
