ISTRUZIONI DI MONTAGGIO E INSTALLAZIONE

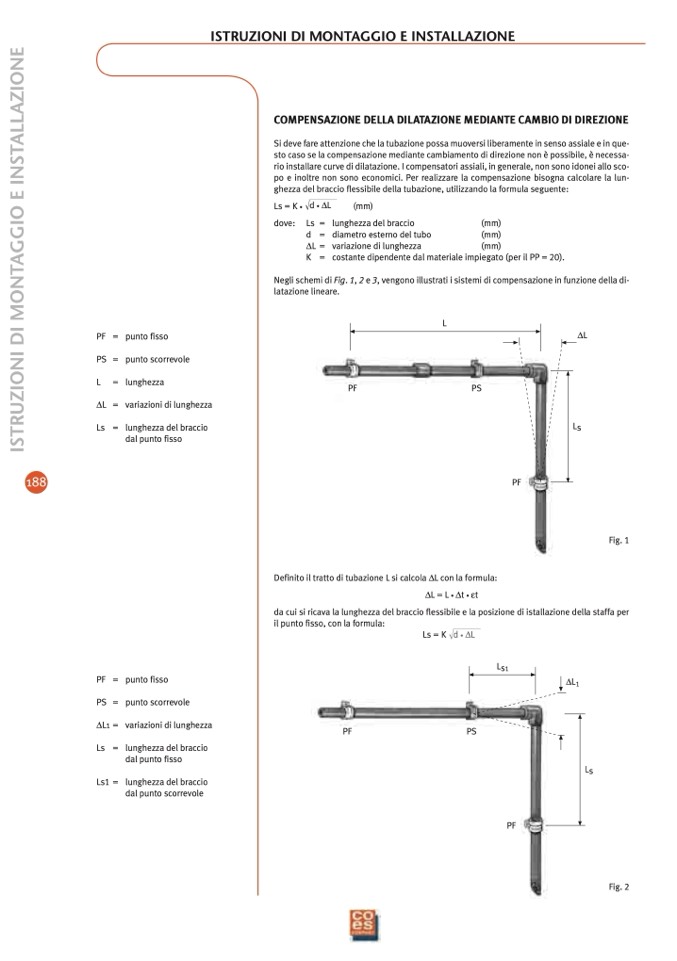

COMPENSAZIONE DELLA DILATAZIONE MEDIANTE CAMBIO DI DIREZIONE

Si deve fare attenzione che la tubazione possa muoversi liberamente in senso assiale e in que-

sto caso se la compensazione mediante cambiamento di direzione non è possibile, è necessa-

rio installare curve di dilatazione. I compensatori assiali, in generale, non sono idonei allo sco-

po e inoltre non sono economici. Per realizzare la compensazione bisogna calcolare la lun-

ghezza del braccio flessibile della tubazione, utilizzando la formula seguente:

Ls=K

•

��d

•

∆L

dove:

Ls =

d

=

∆L=

K

=

(mm)

lunghezza del braccio

(mm)

diametro esterno del tubo

(mm)

variazione di lunghezza

(mm)

costante dipendente dal materiale impiegato (per il PP =

20

).

Negli schemi di Fig.

1

,

2

e

3

, vengono illustrati i sistemi di compensazione in funzione della di-

latazione lineare.

L

PF =

PS =

L

=

∆L =

Ls =

punto fisso

punto scorrevole

lunghezza

variazioni di lunghezza

lunghezza del braccio

dal punto fisso

PF

PS

∆L

Ls

188

PF

Definito il tratto di tubazione L si calcola ∆L con la formula:

∆L=L

•

∆t

•

εt

da cui si ricava la lunghezza del braccio flessibile e la posizione di istallazione della staffa per

il punto fisso, con la formula:

Ls=K

��d

•

∆L

Ls

1

Fig.

1

PF =

PS =

∆L1 =

Ls =

Ls

1

=

punto fisso

punto scorrevole

variazioni di lunghezza

lunghezza del braccio

dal punto fisso

lunghezza del braccio

dal punto scorrevole

PF

PS

∆L

1

Ls

PF

Fig.

2
