ISTRUZIONI DI MONTAGGIO E INSTALLAZIONE
Variazione di lunghezza delle tubazioni in PP-R a causa dell’azione del
calore (sollecitazione termica)
I tubi in PP-R sono soggetti se sottoposti ad una variazione di temperatura, ad una dilatazione
termica relativamente elevata.
La dilatazione termica longitudinale di queste tubazioni è circa
11
volte più grande che nei tu-
bi in acciaio.
Questo fenomeno deve essere necessariamente preso in considerazione in fase di messa in
opera, ma già nella fase di progetto devono essere esaminate tutte le possibilità riguardo al
posizionamento, ovvero al percorso della tubazione, al fine di compensare i fenomeni di dila-
tazione termica che si possono verificare.
Le variazioni di lunghezza di tubi fino a
10
m. possono essere ricavate dal seguente diagram-
ma.
Il coefficiente di dilatazione termica lineare per i tubi Coestherm
®
è:
εt =
1,5 • 10
–4
(K
–1
)

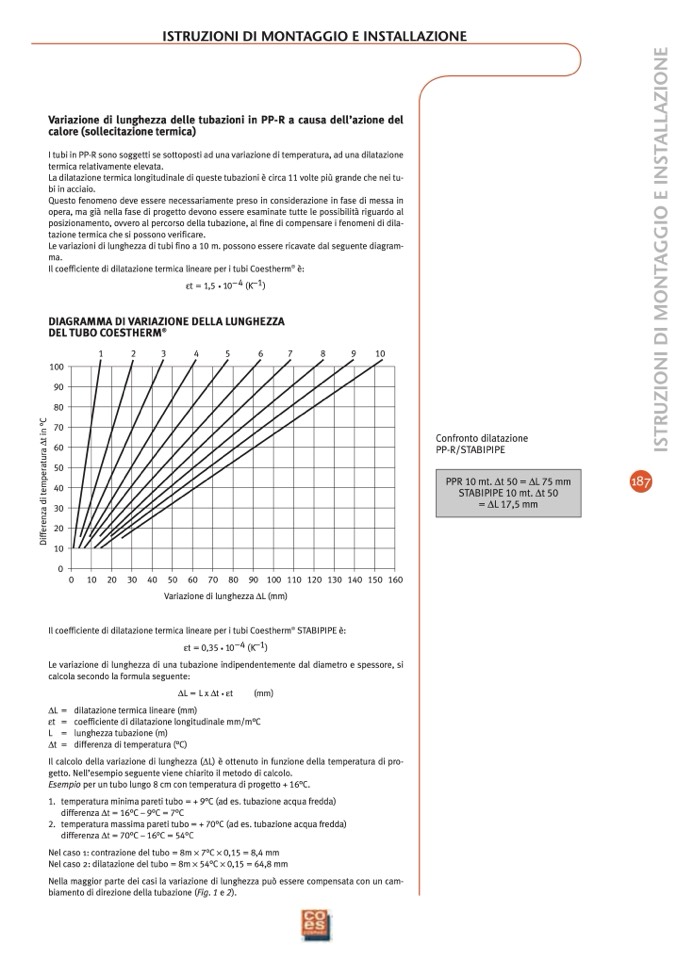

DIAGRAMMA DI VARIAZIONE DELLA LUNGHEZZA
DEL TUBO COESTHERM
®
1
2
3
4
5
6
7
8
9
10
100
90
80
70
60
50
40
30
20
10
Confronto dilatazione
PP-R/STABIPIPE
0
0
10
20
30
40
50
60
70
80
90
10
0
11
0
12
0
13
0
14
0
15
0
160
Variazione di lunghezza ∆L (mm)
Il coefficiente di dilatazione termica lineare per i tubi Coestherm
®
STABIPIPE è:
εt =
0,35 • 10
–4
(K
–1
)
Le variazione di lunghezza di una tubazione indipendentemente dal diametro e spessore, si
calcola secondo la formula seguente:
∆L =
εt =
L =
∆t =
∆L=Lx∆t
•
εt
(mm)
dilatazione termica lineare (mm)
coefficiente di dilatazione longitudinale mm/m°C
lunghezza tubazione (m)
differenza di temperatura (°C)
Il calcolo della variazione di lunghezza (∆L) è ottenuto in funzione della temperatura di pro-
getto. Nell’esempio seguente viene chiarito il metodo di calcolo.
Esempio per un tubo lungo
8
cm con temperatura di progetto +
16
°C.
1.
temperaturaminimaparetitubo=+
9
°C(ades.tubazioneacquafredda)
differenza ∆t =
16
°C –
9
°C =
7
°C
2.
temperaturamassimaparetitubo=+
70
°C(ades.tubazioneacquafredda)
differenza ∆t =
70
°C –
16
°C =
54
°C
Nel caso 1: contrazione del tubo =
8
m ×
7
°C ×
0,15
=
8,4
mm
Nel caso 2: dilatazione del tubo =
8
m ×
54
°C ×
0,15
=
64,8
mm
Nella maggior parte dei casi la variazione di lunghezza può essere compensata con un cam-
biamento di direzione della tubazione (Fig.
1
e
2
).
PPR
10
mt. ∆t
50
= ∆L
75
mm
STABIPIPE
10
mt. ∆t
50
= ∆L
17,5
mm
