Fig.

1

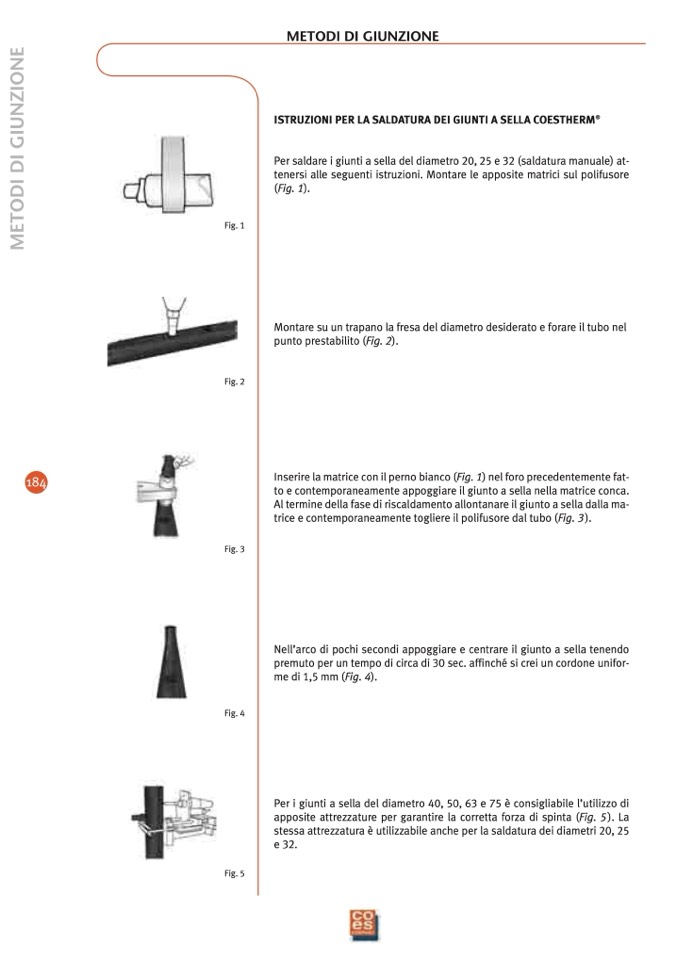

ISTRUZIONI PER LA SALDATURA DEI GIUNTI A SELLA COESTHERM

®

Per saldare i giunti a sella del diametro

20

,

25

e

32

(saldatura manuale) at-

tenersi alle seguenti istruzioni. Montare le apposite matrici sul polifusore

(Fig.

1

).

Montare su un trapano la fresa del diametro desiderato e forare il tubo nel

punto prestabilito (Fig.

2

).

Inserire la matrice con il perno bianco (Fig.

1

) nel foro precedentemente fat-

to e contemporaneamente appoggiare il giunto a sella nella matrice conca.

Al termine della fase di riscaldamento allontanare il giunto a sella dalla ma-

trice e contemporaneamente togliere il polifusore dal tubo (Fig.

3

).

Nell’arco di pochi secondi appoggiare e centrare il giunto a sella tenendo

premuto per un tempo di circa di

30

sec. affinché si crei un cordone unifor-

me di

1,5

mm (Fig.

4

).

Per i giunti a sella del diametro

40

,

50

,

63

e

75

è consigliabile l’utilizzo di

apposite attrezzature per garantire la corretta forza di spinta (Fig.

5

). La

stessa attrezzatura è utilizzabile anche per la saldatura dei diametri

20

,

25

e

32

.

Fig.

2
