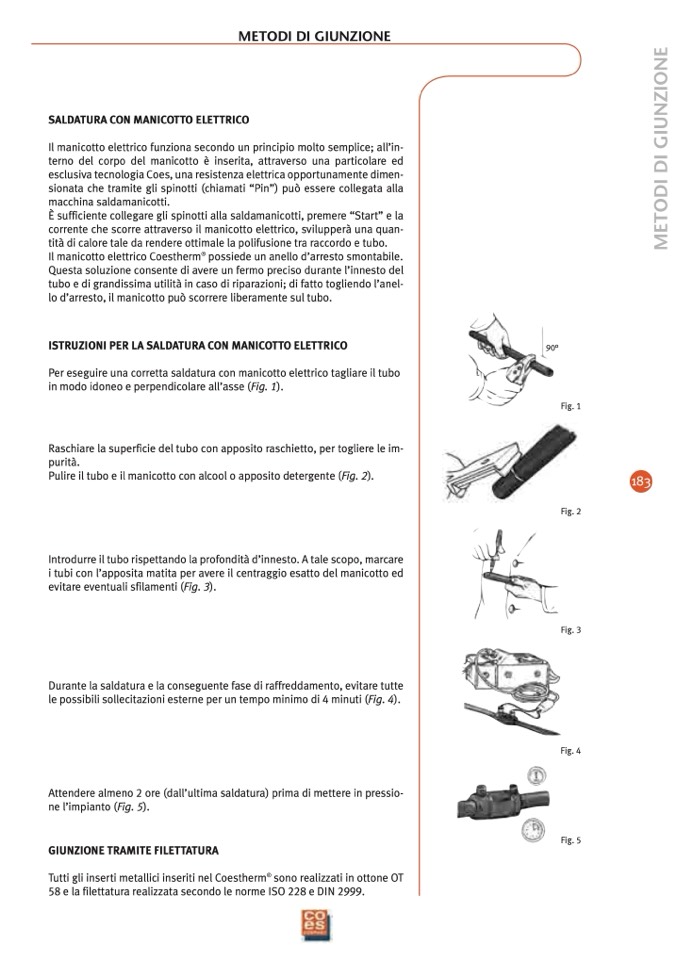

SALDATURA CON MANICOTTO ELETTRICO

Il manicotto elettrico funziona secondo un principio molto semplice; all’in-

terno del corpo del manicotto è inserita, attraverso una particolare ed

esclusiva tecnologia Coes, una resistenza elettrica opportunamente dimen-

sionata che tramite gli spinotti (chiamati “Pin”) può essere collegata alla

macchina saldamanicotti.

È sufficiente collegare gli spinotti alla saldamanicotti, premere “Start” e la

corrente che scorre attraverso il manicotto elettrico, svilupperà una quan-

tità di calore tale da rendere ottimale la polifusione tra raccordo e tubo.

Il manicotto elettrico Coestherm

®

possiede un anello d’arresto smontabile.

Questa soluzione consente di avere un fermo preciso durante l’innesto del

tubo e di grandissima utilità in caso di riparazioni; di fatto togliendo l’anel-

lo d’arresto, il manicotto può scorrere liberamente sul tubo.

ISTRUZIONI PER LA SALDATURA CON MANICOTTO ELETTRICO

90°

Per eseguire una corretta saldatura con manicotto elettrico tagliare il tubo

in modo idoneo e perpendicolare all’asse (Fig.

1

).

Raschiare la superficie del tubo con apposito raschietto, per togliere le im-

purità.

Pulire il tubo e il manicotto con alcool o apposito detergente (Fig.

2

).

Introdurre il tubo rispettando la profondità d’innesto. A tale scopo, marcare

i tubi con l’apposita matita per avere il centraggio esatto del manicotto ed

evitare eventuali sfilamenti (Fig.

3

).

Durante la saldatura e la conseguente fase di raffreddamento, evitare tutte

le possibili sollecitazioni esterne per un tempo minimo di

4

minuti (Fig.

4

).

Attendere almeno

2

ore (dall’ultima saldatura) prima di mettere in pressio-

ne l’impianto (Fig.

5

).

GIUNZIONE TRAMITE FILETTATURA

Tutti gli inserti metallici inseriti nel Coestherm

®

sono realizzati in ottone OT

58

e la filettatura realizzata secondo le norme ISO

228

e DIN

2999

.

Fig.

1

Fig.

2

Fig.

3

Fig.

4

Fig.

5
