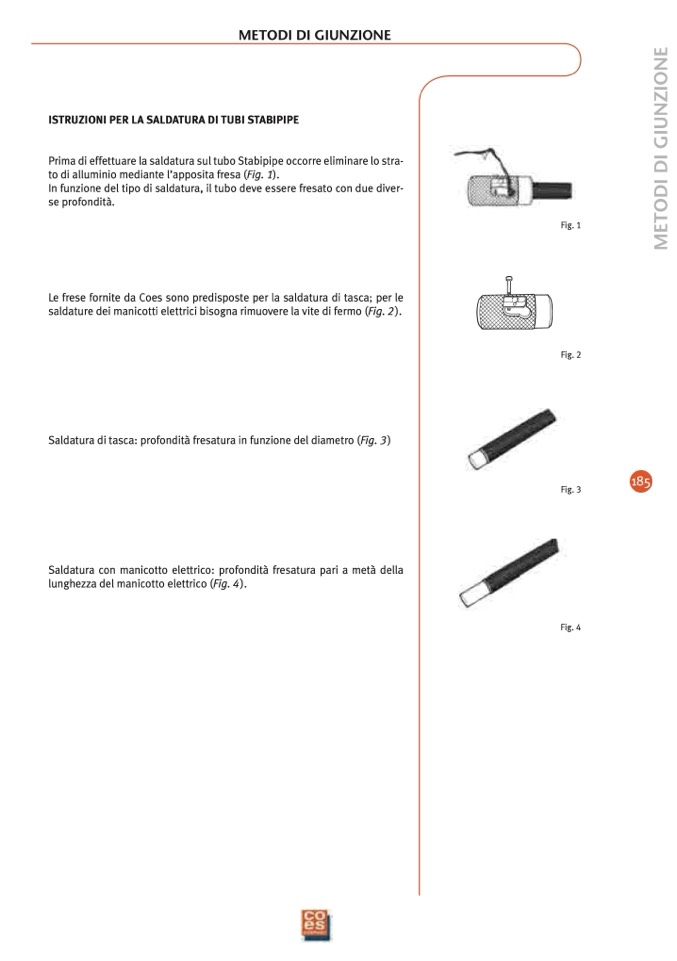

ISTRUZIONI PER LA SALDATURA DI TUBI STABIPIPE

Prima di effettuare la saldatura sul tubo Stabipipe occorre eliminare lo stra-

to di alluminio mediante l’apposita fresa (Fig.

1

).

In funzione del tipo di saldatura, il tubo deve essere fresato con due diver-

se profondità.

Le frese fornite da Coes sono predisposte per la saldatura di tasca; per le

saldature dei manicotti elettrici bisogna rimuovere la vite di fermo (Fig.

2

).

Saldatura di tasca: profondità fresatura in funzione del diametro (Fig.

3

)

Saldatura con manicotto elettrico: profondità fresatura pari a metà della

lunghezza del manicotto elettrico (Fig.

4

).

Fig.

1

Fig.

2

Fig.

3

Fig.

4

185

METODI DI GIUNZIONE
