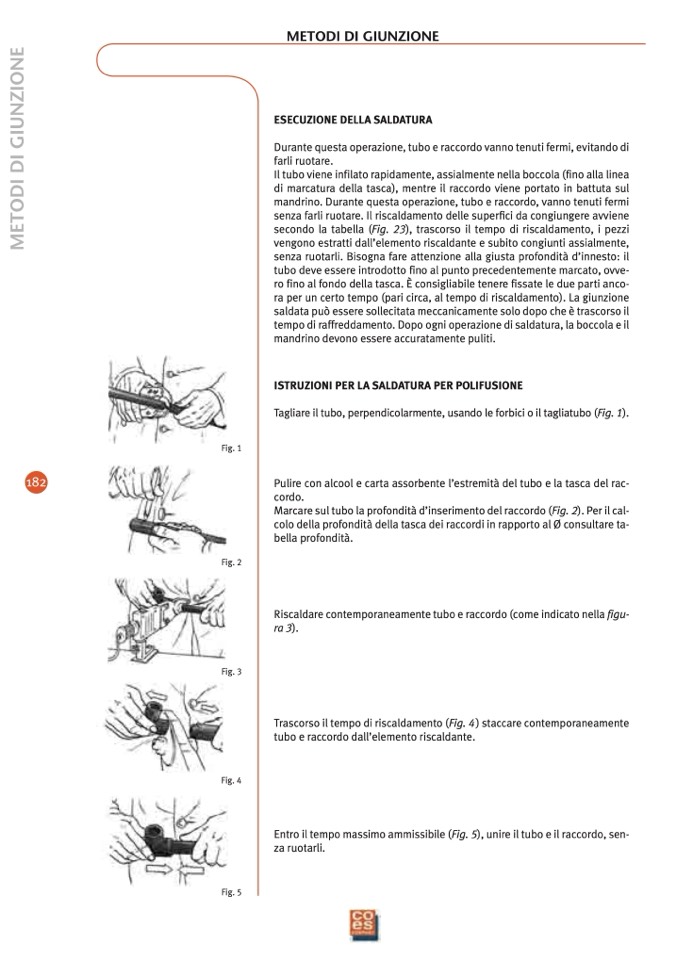

METODI DI GIUNZIONE

182

Fig.

1

Fig.

2

Fig.

3

Fig.

4

ESECUZIONE DELLA SALDATURA

Durante questa operazione, tubo e raccordo vanno tenuti fermi, evitando di

farli ruotare.

Il tubo viene infilato rapidamente, assialmente nella boccola (fino alla linea

di marcatura della tasca), mentre il raccordo viene portato in battuta sul

mandrino. Durante questa operazione, tubo e raccordo, vanno tenuti fermi

senza farli ruotare. Il riscaldamento delle superfici da congiungere avviene

secondo la tabella (Fig.

23

), trascorso il tempo di riscaldamento, i pezzi

vengono estratti dall’elemento riscaldante e subito congiunti assialmente,

senza ruotarli. Bisogna fare attenzione alla giusta profondità d’innesto: il

tubo deve essere introdotto fino al punto precedentemente marcato, ovve-

ro fino al fondo della tasca. È consigliabile tenere fissate le due parti anco-

ra per un certo tempo (pari circa, al tempo di riscaldamento). La giunzione

saldata può essere sollecitata meccanicamente solo dopo che è trascorso il

tempo di raffreddamento. Dopo ogni operazione di saldatura, la boccola e il

mandrino devono essere accuratamente puliti.

ISTRUZIONI PER LA SALDATURA PER POLIFUSIONE

Tagliare il tubo, perpendicolarmente, usando le forbici o il tagliatubo (Fig.

1

).

Pulire con alcool e carta assorbente l’estremità del tubo e la tasca del rac-

cordo.

Marcare sul tubo la profondità d’inserimento del raccordo (Fig.

2

). Per il cal-

colo della profondità della tasca dei raccordi in rapporto al Ø consultare ta-

bella profondità.

Riscaldare contemporaneamente tubo e raccordo (come indicato nella figu-

ra

3

).

Trascorso il tempo di riscaldamento (Fig.

4

) staccare contemporaneamente

tubo e raccordo dall’elemento riscaldante.

Entro il tempo massimo ammissibile (Fig.

5

), unire il tubo e il raccordo, sen-

za ruotarli.

Fig.

5

M

E

T

O

D

I

D

I

G

I

U

N

Z

I

O

N

E
