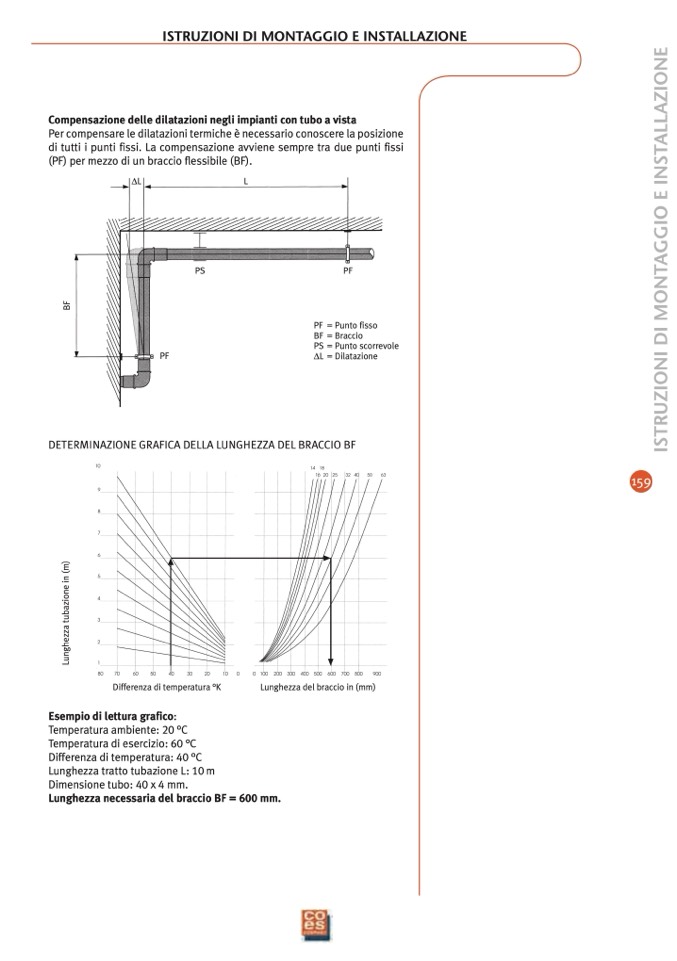

ISTRUZIONI DI MONTAGGIO E INSTALLAZIONE

Compensazione delle dilatazioni negli impianti con tubo a vista

Per compensare le dilatazioni termiche è necessario conoscere la posizione

di tutti i punti fissi. La compensazione avviene sempre tra due punti fissi

(PF) per mezzo di un braccio flessibile (BF).

∆L

L

PF

PS

PF

PF = Punto fisso

BF = Braccio

PS = Punto scorrevole

∆L = Dilatazione

DETERMINAZIONE GRAFICA DELLA LUNGHEZZA DEL BRACCIO BF

Esempio di lettura grafico:

Temperatura ambiente:

20 °

C

Temperatura di esercizio:

60 °

C

Differenza di temperatura:

40 °

C

Lunghezza tratto tubazione L:

10

m

Dimensione tubo:

40

x

4

mm.

Lunghezza necessaria del braccio BF =

600

mm.

159

Differenza di temperatura °K

Lunghezza del braccio in (mm)
