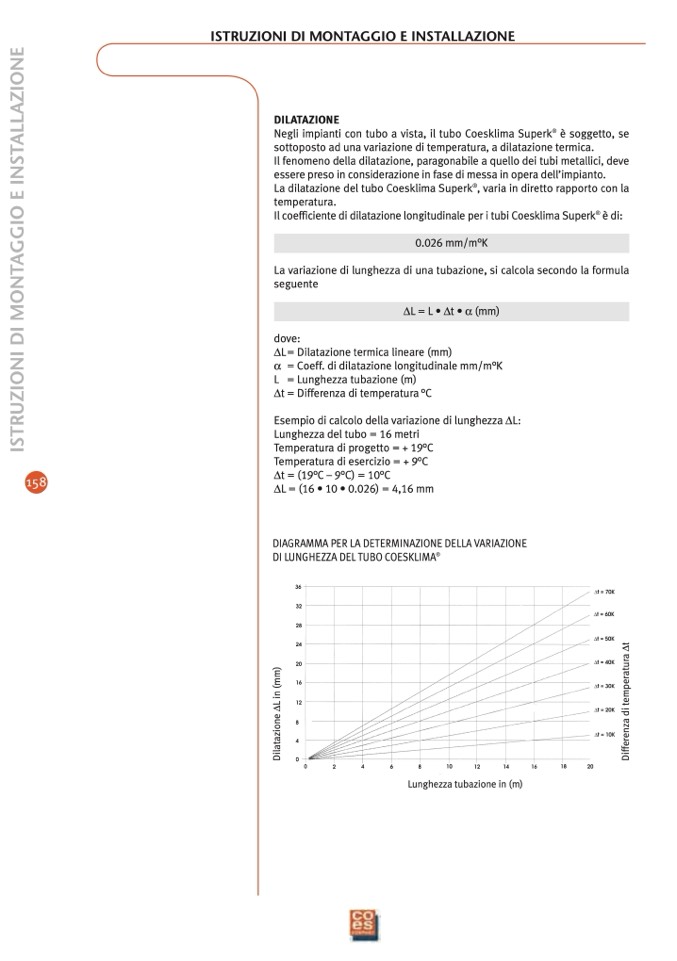

ISTRUZIONI DI MONTAGGIO E INSTALLAZIONE
158
DILATAZIONE
Negli impianti con tubo a vista, il tubo Coesklima Superk
®
è soggetto, se
sottoposto ad una variazione di temperatura, a dilatazione termica.
Il fenomeno della dilatazione, paragonabile a quello dei tubi metallici, deve
essere preso in considerazione in fase di messa in opera dell’impianto.
La dilatazione del tubo Coesklima Superk
®
, varia in diretto rapporto con la
temperatura.
Il coefficiente di dilatazione longitudinale per i tubi Coesklima Superk
®
è di:
0.026
mm/m°K
La variazione di lunghezza di una tubazione, si calcola secondo la formula
seguente
∆L = L • ∆t • α (mm)
dove:
∆L= Dilatazione termica lineare (mm)
α =Coeff.didilatazionelongitudinalemm/m°K
L =Lunghezzatubazione(m)
∆t = Differenza di temperatura °C
Esempio di calcolo della variazione di lunghezza ∆L:
Lunghezza del tubo =
16
metri
Temperatura di progetto = +
19°
C
Temperatura di esercizio = +
9°
C
∆t=(
19°
C–
9°
C)=
10°
C
∆L=(
1
6
•
1
0
•
0.026
)=
4,1
6
mm
DIAGRAMMA PER LA DETERMINAZIONE DELLA VARIAZIONE
DI LUNGHEZZA DEL TUBO COESKLIMA
®
Lunghezza tubazione in (m)
D
i
l
a
t
a
z
i
o
n
e
∆
L
i
n
(
m
m
)
D
i
f
f
e
r
e
n
z
a
d
i
t
e
m
p
e
r
a
t
u
r
a
∆
t
I
S
T
R
U
Z
I
O
N
I
D
I
M
O
N
T
A
G
G
I
O
E
I
N
S
T
A
L
L
A
Z
I
O
N
E
