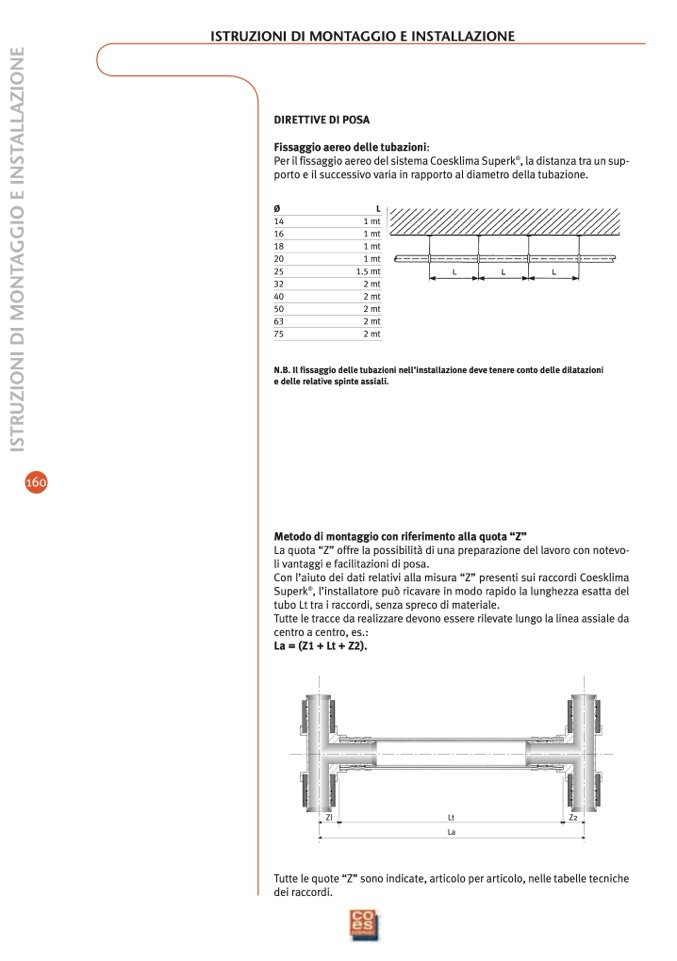

ISTRUZIONI DI MONTAGGIO E INSTALLAZIONE
DIRETTIVE DI POSA
Fissaggio aereo delle tubazioni:
Per il fissaggio aereo del sistema Coesklima Superk
®
, la distanza tra un sup-
porto e il successivo varia in rapporto al diametro della tubazione.
Ø
L
14
16
18
20
25
32
40
50
63
75
1
mt
1
mt
1
mt
1
mt
1.5
mt
2
mt
2
mt
2
mt
2
mt
2
mt
N.B. Il fissaggio delle tubazioni nell’installazione deve tenere conto delle dilatazioni
e delle relative spinte assiali.
160
Metodo di montaggio con riferimento alla quota “Z”
La quota “Z” offre la possibilità di una preparazione del lavoro con notevo-
li vantaggi e facilitazioni di posa.
Con l’aiuto dei dati relativi alla misura “Z” presenti sui raccordi Coesklima
Superk
®
, l’installatore può ricavare in modo rapido la lunghezza esatta del
tubo Lt tra i raccordi, senza spreco di materiale.
Tutte le tracce da realizzare devono essere rilevate lungo la linea assiale da
centro a centro, es.:
La=(Z
1
+Lt+Z
2
).
Tutte le quote “Z” sono indicate, articolo per articolo, nelle tabelle tecniche
dei raccordi.
Zl
Lt
Z2
La
