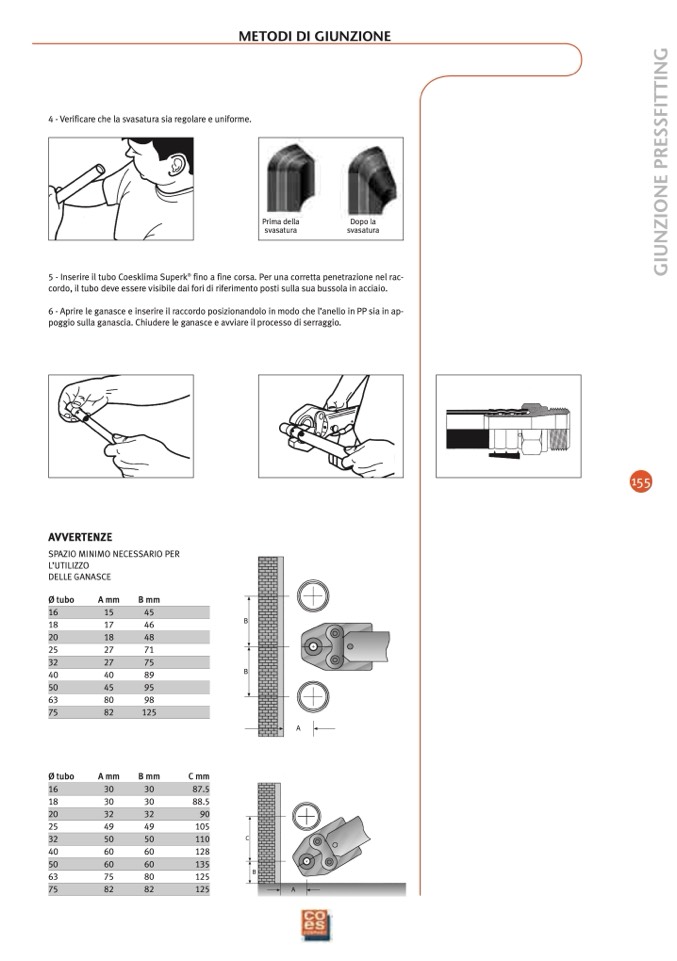

4
- Verificare che la svasatura sia regolare e uniforme.
5
- Inserire il tubo Coesklima Superk
®
fino a fine corsa. Per una corretta penetrazione nel rac-
cordo, il tubo deve essere visibile dai fori di riferimento posti sulla sua bussola in acciaio.
6
- Aprire le ganasce e inserire il raccordo posizionandolo in modo che l’anello in PP sia in ap-
poggio sulla ganascia. Chiudere le ganasce e avviare il processo di serraggio.
AVVERTENZE
SPAZIO MINIMO NECESSARIO PER
L’UTILIZZO
DELLE GANASCE
Øtubo
Amm
Bmm
16
15
45
18
17
46
20
18
48
25
27
71
32
27
75
40
40
89
50
45
95
63
80
98
75
82
125
Øtubo
Amm
Bmm
Cmm
16
30
30
87.5
18
30
30
88.5
20
32
32
90
25
49
49
105
32
50
50
110
40
60
60
128
50
60
60
135
63
75
80
125
75
82
82
125
B
B
METODI DI GIUNZIONE
Prima della
Dopo la
svasatura
svasatura
155
A
C
B
A
G
I
U
N
Z
I
O
N
E
P
R
E
S
S
F
I
T
T
I
N
G
