METODI DI GIUNZIONE

154

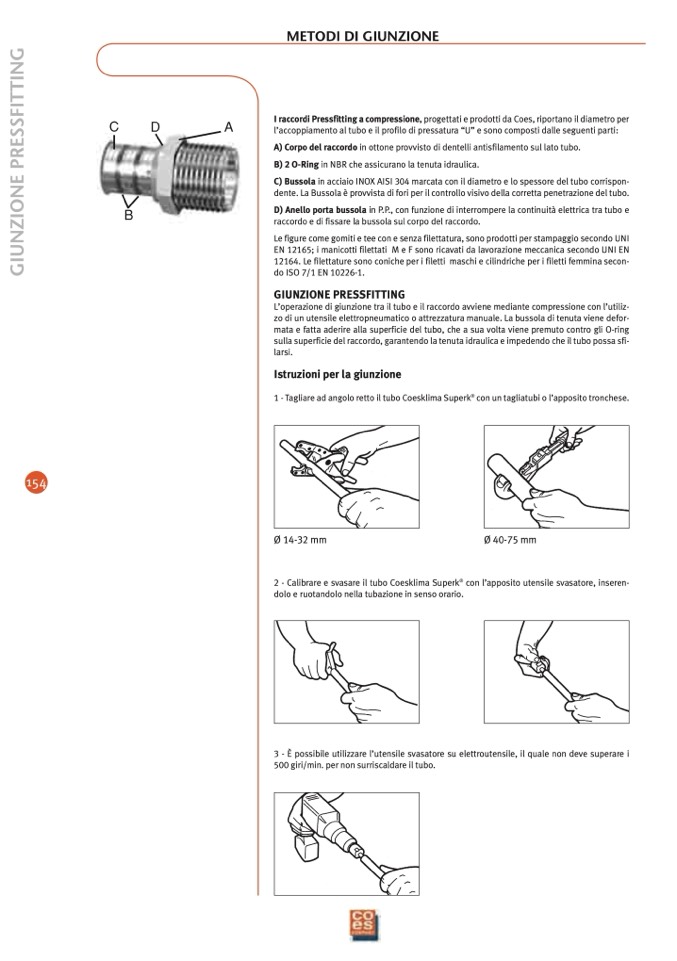

I raccordi Pressfitting a compressione, progettati e prodotti da Coes, riportano il diametro per

l’accoppiamento al tubo e il profilo di pressatura “U” e sono composti dalle seguenti parti:

A) Corpo del raccordo in ottone provvisto di dentelli antisfilamento sul lato tubo.

B)

2

O-Ring in NBR che assicurano la tenuta idraulica.

C) Bussola in acciaio INOX AISI

304

marcata con il diametro e lo spessore del tubo corrispon-

dente. La Bussola è provvista di fori per il controllo visivo della corretta penetrazione del tubo.

D) Anello porta bussola in P.P., con funzione di interrompere la continuità elettrica tra tubo e

raccordo e di fissare la bussola sul corpo del raccordo.

Le figure come gomiti e tee con e senza filettatura, sono prodotti per stampaggio secondo UNI

EN

12165

; i manicotti filettati M e F sono ricavati da lavorazione meccanica secondo UNI EN

12164

. Le filettature sono coniche per i filetti maschi e cilindriche per i filetti femmina secon-

do ISO

7/1

EN

10226-1

.

GIUNZIONE PRESSFITTING

L’operazione di giunzione tra il tubo e il raccordo avviene mediante compressione con l’utiliz-

zo di un utensile elettropneumatico o attrezzatura manuale. La bussola di tenuta viene defor-

mata e fatta aderire alla superficie del tubo, che a sua volta viene premuto contro gli O-ring

sulla superficie del raccordo, garantendo la tenuta idraulica e impedendo che il tubo possa sfi-

larsi.

Istruzioni per la giunzione

1

- Tagliare ad angolo retto il tubo Coesklima Superk

®

con un tagliatubi o l’apposito tronchese.

Ø

14-32

mm

Ø

40-75

mm

2

- Calibrare e svasare il tubo Coesklima Superk

®

con l’apposito utensile svasatore, inseren-

dolo e ruotandolo nella tubazione in senso orario.

3

- È possibile utilizzare l’utensile svasatore su elettroutensile, il quale non deve superare i

500

giri/min. per non surriscaldare il tubo.
