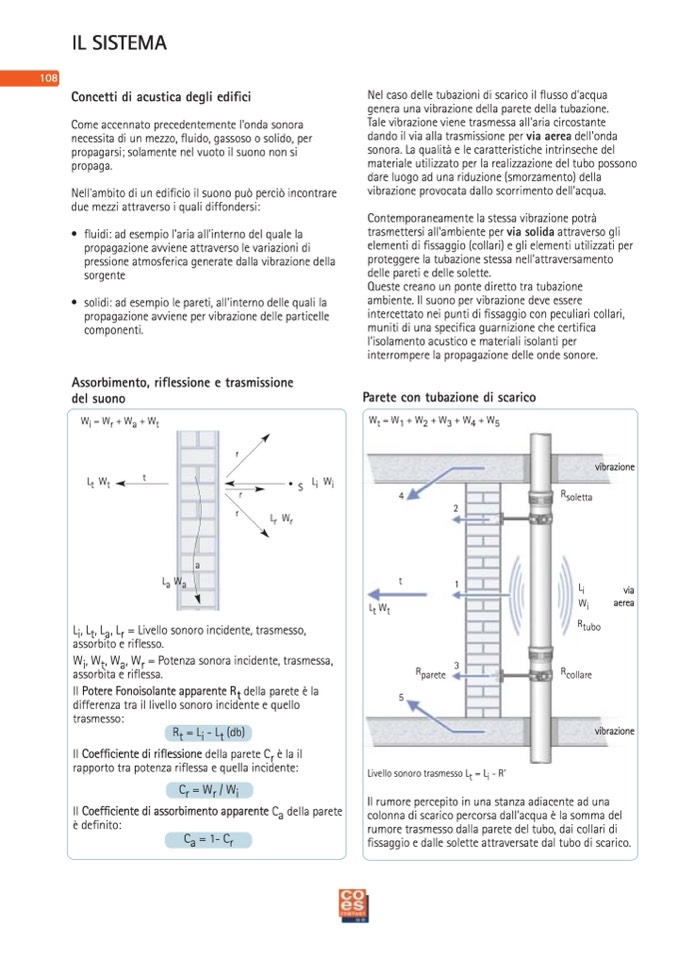

IL SISTEMA

108

Concetti di acustica degli edifici

Come accennato precedentemente l'onda sonora

necessita di un mezzo, fluido, gassoso o solido, per

propagarsi; solamente nel vuoto il suono non si

propaga.

Nell'ambito di un edificio il suono può perciò incontrare

due mezzi attraverso i quali diffondersi:

• fluidi: ad esempio l'aria all'interno del quale la

propagazione avviene attraverso le variazioni di

pressione atmosferica generate dalla vibrazione della

sorgente

• solidi: ad esempio le pareti, all'interno delle quali la

propagazione avviene per vibrazione delle particelle

componenti.

Nel caso delle tubazioni di scarico il flusso d'acqua

genera una vibrazione della parete della tubazione.

Tale vibrazione viene trasmessa all'aria circostante

dando il via alla trasmissione per via aerea dell'onda

sonora. La qualità e le caratteristiche intrinseche del

materiale utilizzato per la realizzazione del tubo possono

dare luogo ad una riduzione (smorzamento) della

vibrazione provocata dallo scorrimento dell'acqua.

Contemporaneamente la stessa vibrazione potrà

trasmettersi all'ambiente per via solida attraverso gli

elementi di fissaggio (collari) e gli elementi utilizzati per

proteggere la tubazione stessa nell'attraversamento

delle pareti e delle solette.

Queste creano un ponte diretto tra tubazione

ambiente. Il suono per vibrazione deve essere

intercettato nei punti di fissaggio con peculiari collari,

muniti di una specifica guarnizione che certifica

l’isolamento acustico e materiali isolanti per

interrompere la propagazione delle onde sonore.

Assorbimento, riflessione e trasmissione

del suono

W

i

= W

r

+ W

a

+ W

t

Parete con tubazione di scarico

W

t

= W

1

+ W

2

+ W

3

+ W

4

+ W

5

4

2

a

L

a

W

a

t

1

L

t

W

t

t

r

r

L

i

W

i

vibrazione

L

i

via

W

i

aerea

R

tubo

R

collare

vibrazione

r

S

R

soletta

L

i

, L

t

, L

a

, L

r

= Livello sonoro incidente, trasmesso,

assorbito e riflesso.

W

i

, W

t

, W

a

, W

r

= Potenza sonora incidente, trasmessa,

assorbita e riflessa.

Il Potere Fonoisolante apparente R

t

della parete è la

differenza tra il livello sonoro incidente e quello

trasmesso:

R

t

= L

i

- L

t

(db)

Il Coefficiente di riflessione della parete C

r

è la il

rapporto tra potenza riflessa e quella incidente:

C

r

= W

r

/ W

i

Il Coefficiente di assorbimento apparente C

a

della parete

è definito:

C

a

= 1- C

r

3

5

L

r

W

r

L

t

W

t

R

parete

Livello sonoro trasmesso L

t

= L

i

- R’

Il rumore percepito in una stanza adiacente ad una

colonna di scarico percorsa dall’acqua è la somma del

rumore trasmesso dalla parete del tubo, dai collari di

fissaggio e dalle solette attraversate dal tubo di scarico.
