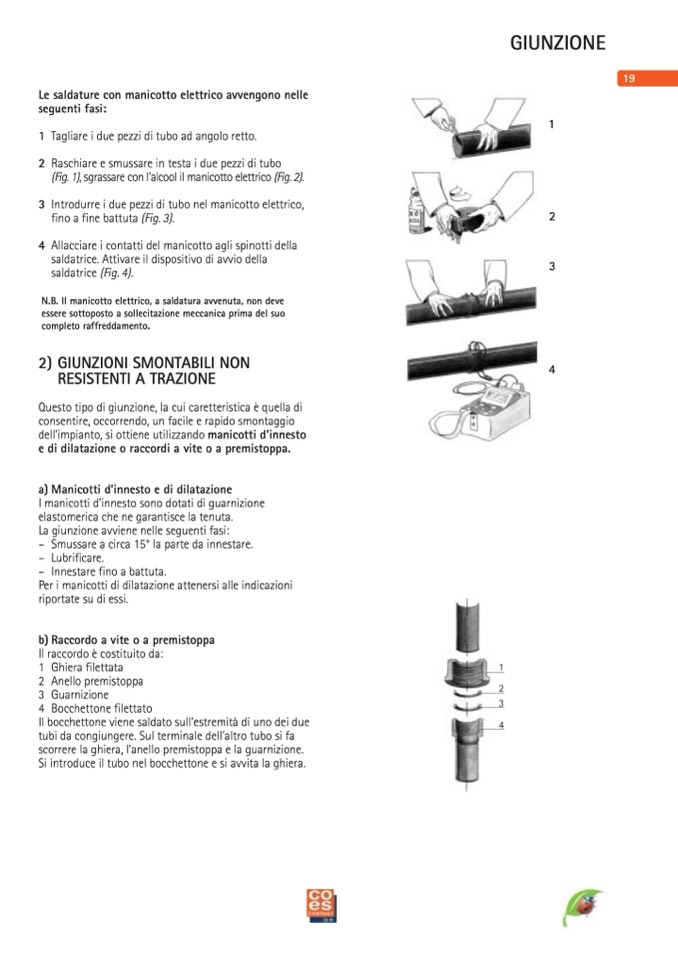

Le saldature con manicotto elettrico avvengono nelle

seguenti fasi:

1 Tagliare i due pezzi di tubo ad angolo retto.

2 Raschiare e smussare in testa i due pezzi di tubo

(Fig. 1), sgrassare con l’alcool il manicotto elettrico (Fig. 2).

3 Introdurre i due pezzi di tubo nel manicotto elettrico,

fino a fine battuta (Fig. 3).

4 Allacciare i contatti del manicotto agli spinotti della

saldatrice. Attivare il dispositivo di avvio della

saldatrice (Fig. 4).

N.B. Il manicotto elettrico, a saldatura avvenuta, non deve

essere sottoposto a sollecitazione meccanica prima del suo

completo raffreddamento.

2) GIUNZIONI SMONTABILI NON

RESISTENTI A TRAZIONE

Questo tipo di giunzione, la cui caretteristica è quella di

consentire, occorrendo, un facile e rapido smontaggio

dell’impianto, si ottiene utilizzando manicotti d’innesto

e di dilatazione o raccordi a vite o a premistoppa.

a) Manicotti d’innesto e di dilatazione

I manicotti d’innesto sono dotati di guarnizione

elastomerica che ne garantisce la tenuta.

La giunzione avviene nelle seguenti fasi:

– Smussare a circa 15° la parte da innestare.

– Lubrificare.

– Innestare fino a battuta.

Per i manicotti di dilatazione attenersi alle indicazioni

riportate su di essi.

b) Raccordo a vite o a premistoppa

Il raccordo è costituito da:

1 Ghiera filettata

2 Anello premistoppa

3 Guarnizione

4 Bocchettone filettato

Il bocchettone viene saldato sull’estremità di uno dei due

tubi da congiungere. Sul terminale dell’altro tubo si fa

scorrere la ghiera, l’anello premistoppa e la guarnizione.

Si introduce il tubo nel bocchettone e si avvita la ghiera.

1

2

3

4

GIUNZIONE

3

19

1

2

4
