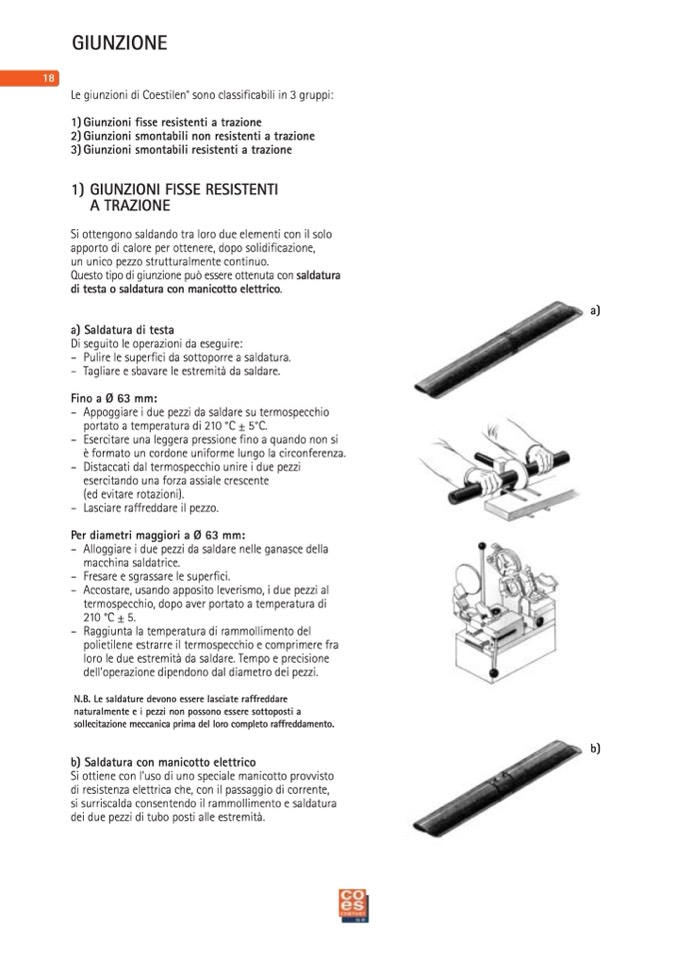

Le giunzioni di Coestilen

sono classificabili in 3 gruppi:

1) Giunzioni fisse resistenti a trazione

2) Giunzioni smontabili non resistenti a trazione

3) Giunzioni smontabili resistenti a trazione

Si ottengono saldando tra loro due elementi con il solo

apporto di calore per ottenere, dopo solidificazione,

un unico pezzo strutturalmente continuo.

Questo tipo di giunzione può essere ottenuta con saldatura

di testa o saldatura con manicotto elettrico.

a) Saldatura di testa

Di seguito le operazioni da eseguire:

– Pulire le superfici da sottoporre a saldatura.

– Tagliare e sbavare le estremità da saldare.

Fino a Ø 63 mm:

– Appoggiare i due pezzi da saldare su termospecchio

portato a temperatura di 210 °C ± 5°C.

– Esercitare una leggera pressione fino a quando non si

è formato un cordone uniforme lungo la circonferenza.

– Distaccati dal termospecchio unire i due pezzi

esercitando una forza assiale crescente

(ed evitare rotazioni).

– Lasciare raffreddare il pezzo.

Per diametri maggiori a Ø 63 mm:

– Alloggiare i due pezzi da saldare nelle ganasce della

macchina saldatrice.

– Fresare e sgrassare le superfici.

– Accostare, usando apposito leverismo, i due pezzi al

termospecchio, dopo aver portato a temperatura di

210 °C ± 5.

– Raggiunta la temperatura di rammollimento del

polietilene estrarre il termospecchio e comprimere fra

loro le due estremità da saldare. Tempo e precisione

dell’operazione dipendono dal diametro dei pezzi.

N.B. Le saldature devono essere lasciate raffreddare

naturalmente e i pezzi non possono essere sottoposti a

sollecitazione meccanica prima del loro completo raffreddamento.

b) Saldatura con manicotto elettrico

Si ottiene con l’uso di uno speciale manicotto provvisto

di resistenza elettrica che, con il passaggio di corrente,

si surriscalda consentendo il rammollimento e saldatura

dei due pezzi di tubo posti alle estremità.
